Крышка (6) — HITACHI HR1200SG

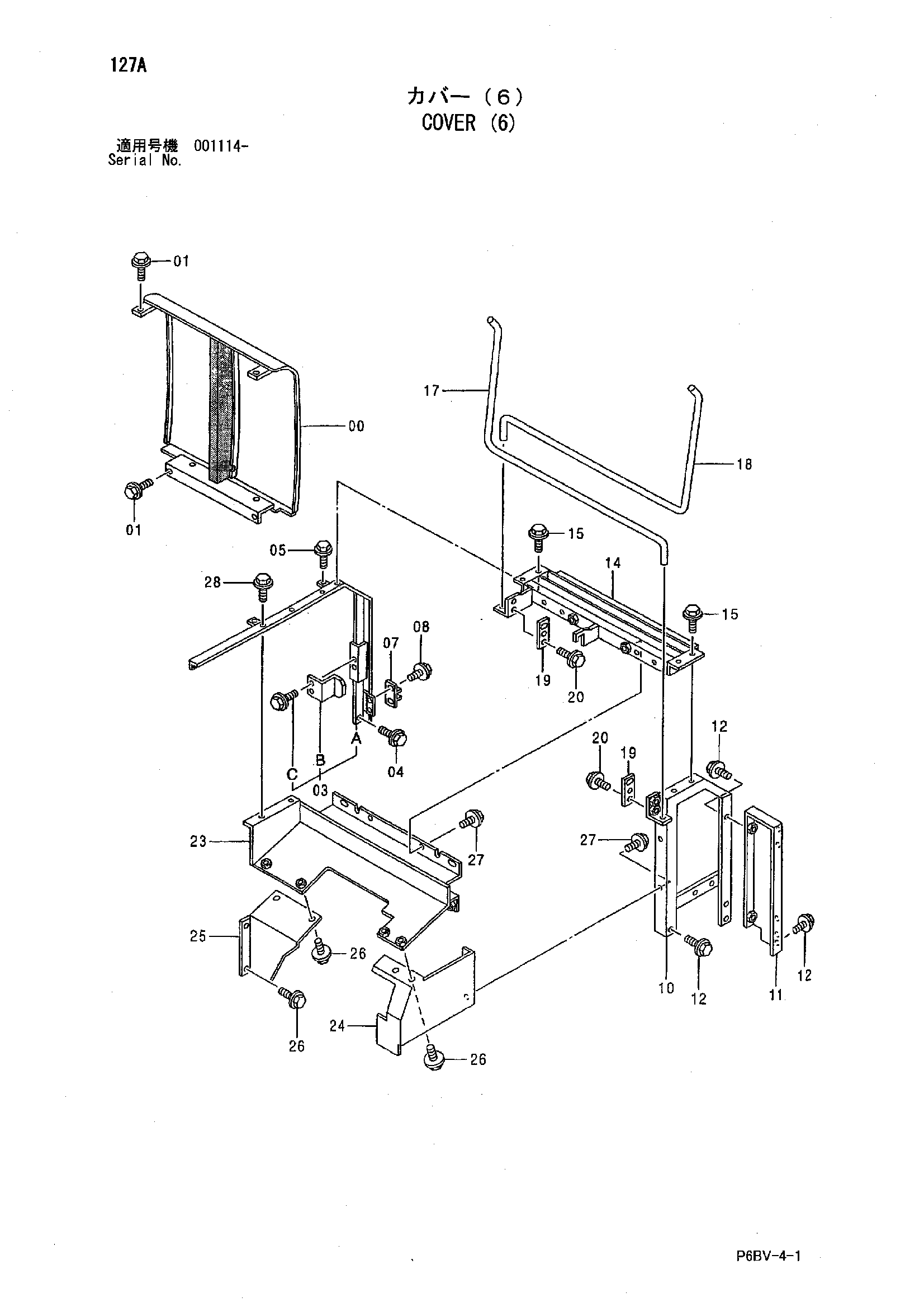

Заводская схема «Крышка (6)» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6015121 | Крышка | 1 |
| 01 | J281025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 03 | 9143209 | Опора в сборе | 1 |
| 03A | 7030355 | Опора | 1 |
| 03B | 4257087 | Ограничитель | 1 |
| 03C | J281030 | Болт с шайбой | 2 |
| 03C1 | J901030 | Болт | 1 |
| 03C2 | 4486055 | Шайба | 1 |
| 04 | J271030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J281030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 07 | 4175253 | Кронштейн | 1 |
| 08 | J260614 | Болт с шайбой | 2 |
| 08A | J900614 | Болт | 1 |
| 08B | A590106 | Плоская шайба | 1 |
| 10 | 7030354 | Опора | 1 |
| 11 | 7030317 | Опора | 1 |
| 12 | J271030 | Болт с шайбой | 5 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 7030388 | Опора | 1 |
| 15 | J271030 | Болт с шайбой | 4 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 3052305 | Штанга торсион | 1 |
| 18 | 3052306 | Штанга торсион | 1 |
| 19 | 4261669 | Кронштейн | 2 |
| 20 | J271030 | Болт с шайбой | 4 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 23 | 7033736 | Крышка | 1 |
| 24 | 8063370 | Крышка | 1 |
| 25 | 3073328 | Крышка | 1 |
| 26 | J271025 | Болт с шайбой | 6 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | J271030 | Болт с шайбой | 5 |
| 27A | J901030 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | J281030 | Болт с шайбой | 2 |
| 28A | J901030 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
