Ступень — HITACHI HR1200SG

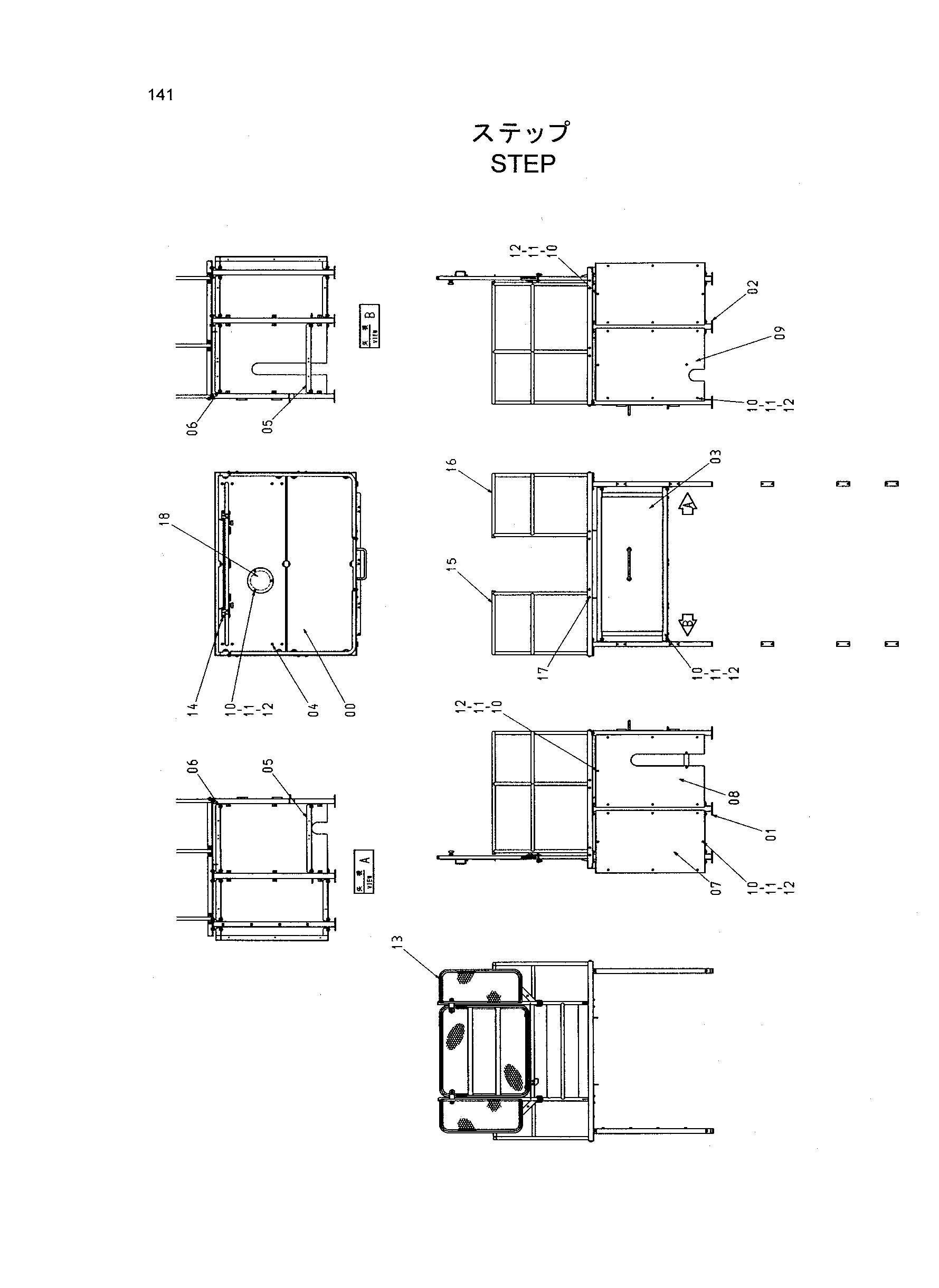

Заводская схема «Ступень» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6018738 | Ступень | 1 |
| 01 | 7037464 | Стойка | 1 |
| 02 | 7037465 | Стойка | 1 |
| 03 | 6018739 | Стойка | 1 |
| 04 | J021030 | Болт с шайбой | 12 |
| 05 | 4428581 | Кронштейн | 4 |
| 06 | J021025 | Болт с шайбой | 8 |
| 07 | 4428582 | Крышка | 2 |
| 08 | 4428583 | Крышка | 1 |
| 09 | 4428584 | Крышка | 1 |
| 10 | A590108 | Плоская шайба | 44 |
| 11 | A590908 | Пружинная шайба | 44 |
| 12 | J900812 | Болт | 44 |
| 13 | 9191346 | Защитный кожух | 1 |
| 14 | J021030 | Болт с шайбой | 8 |
| 15 | 7037495 | Поручень | 1 |
| 16 | 7037496 | Поручень | 1 |
| 17 | J021025 | Болт с шайбой | 12 |
| 18 | 4428076 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
