Электрооборудование (1-1) — HITACHI HR1200SG

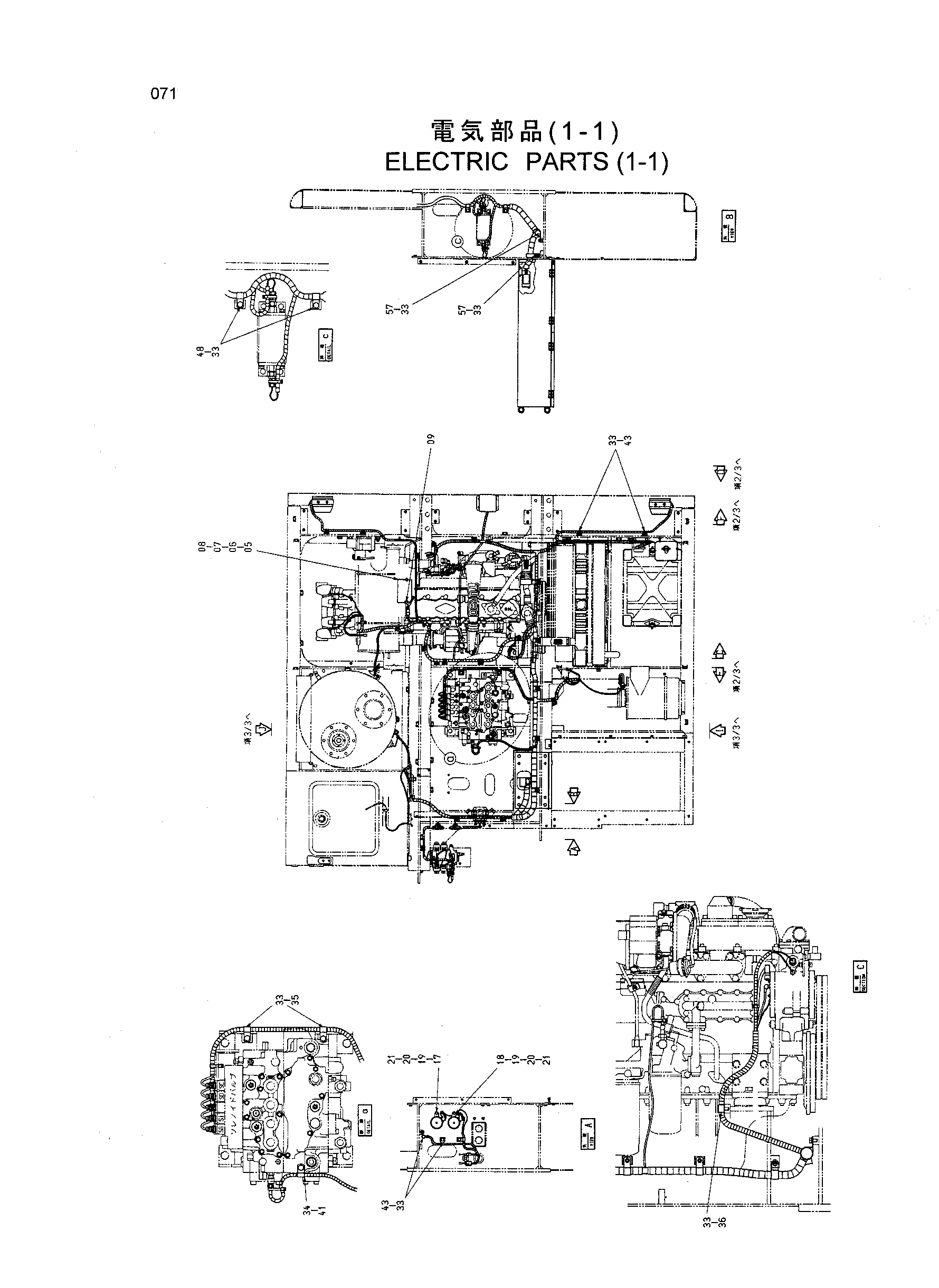

Заводская схема «Электрооборудование (1-1)» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4283028 | Сигнализация | 1 |
| 06 | J900802 | Болт | 2 |
| 07 | A590908 | Пружинная шайба | 2 |
| 08 | A590108 | Плоская шайба | 2 |
| 09 | 4190261 | Зажим | 1 |
| 17 | 4190705 | Звуковой сигнал | 1 |
| 18 | 4191499 | Звуковой сигнал | 1 |
| 19 | J900812 | Болт | 2 |
| 20 | 4254603 | Жгут проводов | 2 |
| 21 | A590908 | Пружинная шайба | 2 |
| 33 | J011020 | Болт с шайбой | 10 |
| 34 | 4190261 | Зажим | 10 |
| 35 | 4190275 | Зажим | 2 |
| 36 | 4190273 | Зажим | 10 |
| 41 | J011220 | Болт с шайбой | 1 |
| 43 | 4190272 | Зажим | 10 |
| 48 | 4190273 | Зажим | 2 |
| 57 | 4190264 | Зажим | 2 |
| 60 | 4055311 | Ленточный зажим | 30 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
