Привод трансмиссия — HITACHI HR1200SG

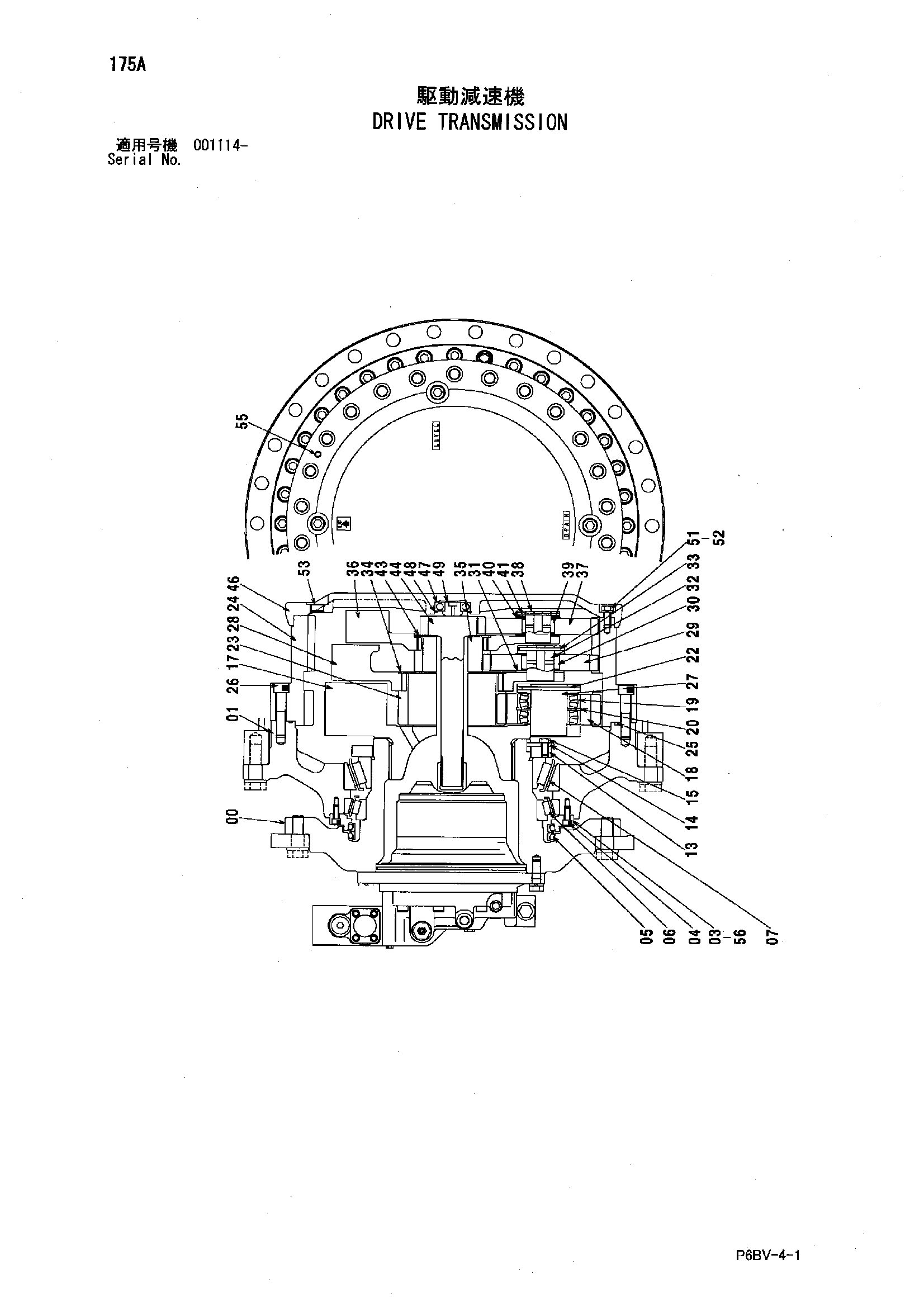

Заводская схема «Привод трансмиссия» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	1013435	Шпиндель	1
01	1025864	Барабан	1
03	2027546	Опора	1
04	M341230	Болт с внутренним шестигранником	18
05	4082698	Комплект уплотнений	1
06	4224213	Роликовый подшипник	1
07	4236786	Роликовый подшипник	1
13	3045511	Гайка	1
14	3045510	Стопорная пластина	1
15	J901430	Болт	2
17	1013438	Водило	1
18	3045507	Планетарная шестерня	4
19	4235299	Подшипник. спх.рол.	4
20	4116292	Стопорное кольцо	4
22	4235272	Пружинный штифт	4
23	3045506	Солнечная шестерня	1
24	1013440	Коронная шестерня	1
25	4236701	Уплотнительное кольцо	1
26	M342200	Болт с внутренним шестигранником	36
27	4346836	Палец	4
28	1013436	Водило	1
29	3045505	Планетарная шестерня	4
30	4236700	Игольчатый подшипник	4
31	4199578	Упорная пластина	8
32	3045508	Палец	4
33	4235273	Пружинный штифт	4
34	4238935	Проставка	1
35	3045503	Солнечная шестерня	1
36	1013437	Водило	1
37	3045504	Планетарная шестерня	3
38	3045509	Палец	3
39	4236787	Игольчатый подшипник	3
40	4239572	Упорная пластина	6
41	4236795	Пружинный штифт	3
43	4238934	Проставка	1
44	2027545	Вал проп.	1
46	1016049	Крышка	1
47	4160767	Шариковый подшипник	1
48	988850	Стопорное кольцо	1
49	4258951	Сиденье	1
51	J901435	Болт	26
52	A590914	Пружинная шайба	26
53	94-2015	Пробка	3
55	439641	Пробка	2
56	429597	Пробка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
