Конвейер (1) — HITACHI HR1200SG

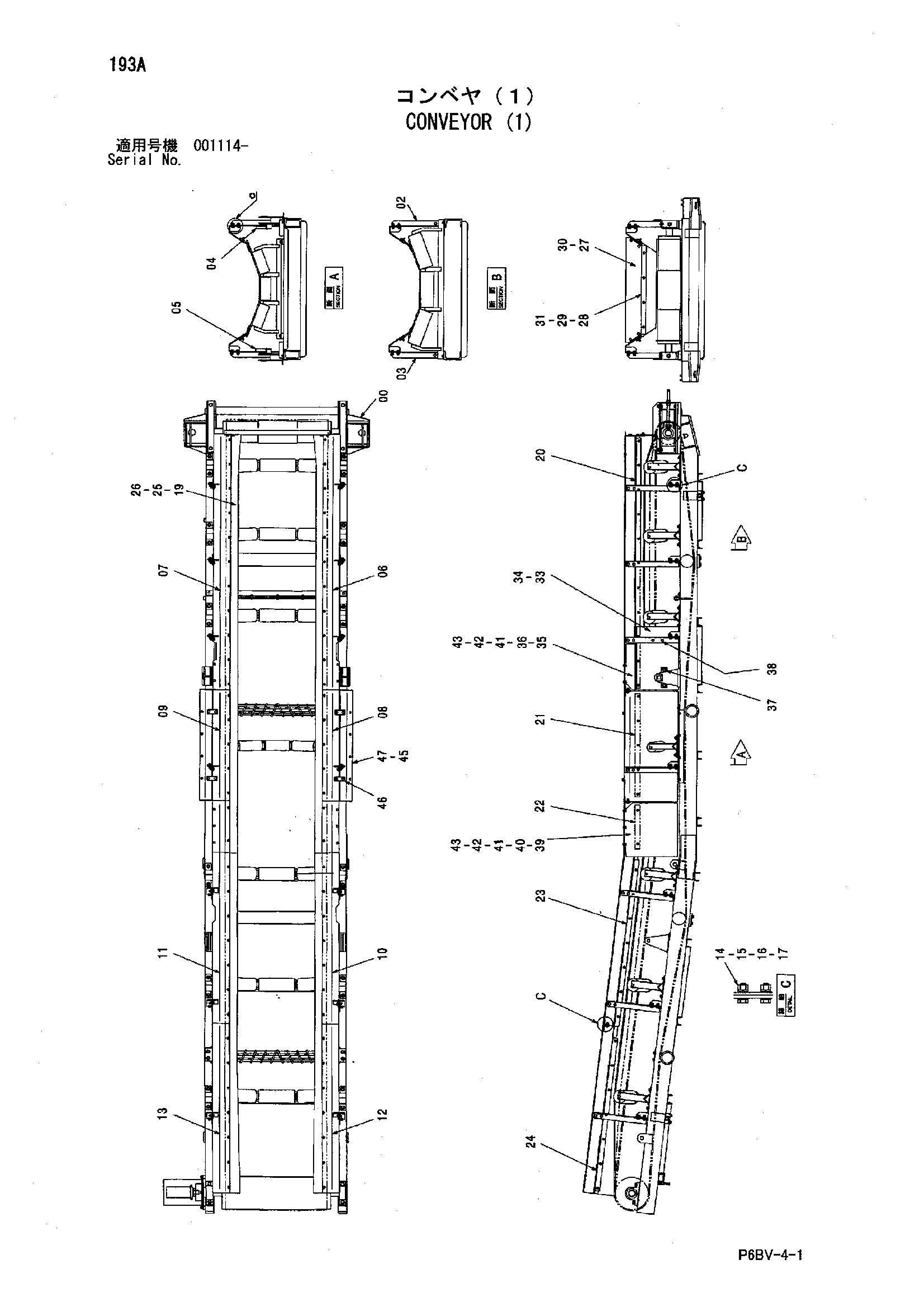

Заводская схема «Конвейер (1)» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9204068	Конвейер	1
02	4415208	Кронштейн	6
03	4422394	Кронштейн	6
04	8076879	Кронштейн	1
05	8076880	Кронштейн	1
06	6018494	Скирт	1
07	6018495	Скирт	1
08	7040790	Скирт	1
09	7040791	Скирт	1
10	7039875	Скирт	1
11	7039878	Скирт	1
12	7039935	Скирт	1
13	7039951	Скирт	1
14	J901235	Болт	62
15	A590112	Плоская шайба	124
16	A590912	Пружинная шайба	62
17	J950012	Гайка	62
19	3091322	Резиновая прокладка	2
20	4422292	Штанга плоский	2
21	4458214	Штанга плоский	2
22	4458215	Штанга плоский	2
23	4458219	Штанга плоский	2
24	4458222	Штанга плоский	2
25	M311040	Болт флусх	64
26	J950010	Гайка	64
27	8076839	Пластина	1
28	4422265	Резиновая прокладка	1
29	4458737	Пластина	1
30	J271025	Болт с шайбой	4
30A	J901025	Болт	1
30B	J222010	Шайба	1
31	J271030	Болт с шайбой	4
31A	J901030	Болт	1
31B	J222010	Шайба	1
33	8076872	Крышка	1
34	8076873	Крышка	1
35	3086623	Крышка	1
36	3086626	Крышка	1
37	J271050	Болт с шайбой	4
37A	J901050	Болт	1
37B	J222010	Шайба	1
38	J281025	Болт с шайбой	4
38A	J901025	Болт	1
38B	4486055	Шайба	1
39	3092597	Крышка	1
40	3092636	Крышка	1
41	J901020	Болт	10
42	A590910	Пружинная шайба	10
43	J950010	Гайка	10
45	8076874	Крышка	2
46	4423862	Пластина	4
47	J271025	Болт с шайбой	16
47A	J901025	Болт	1
47B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
