Гидроцилиндр трубопроводы — HITACHI HR1200SG

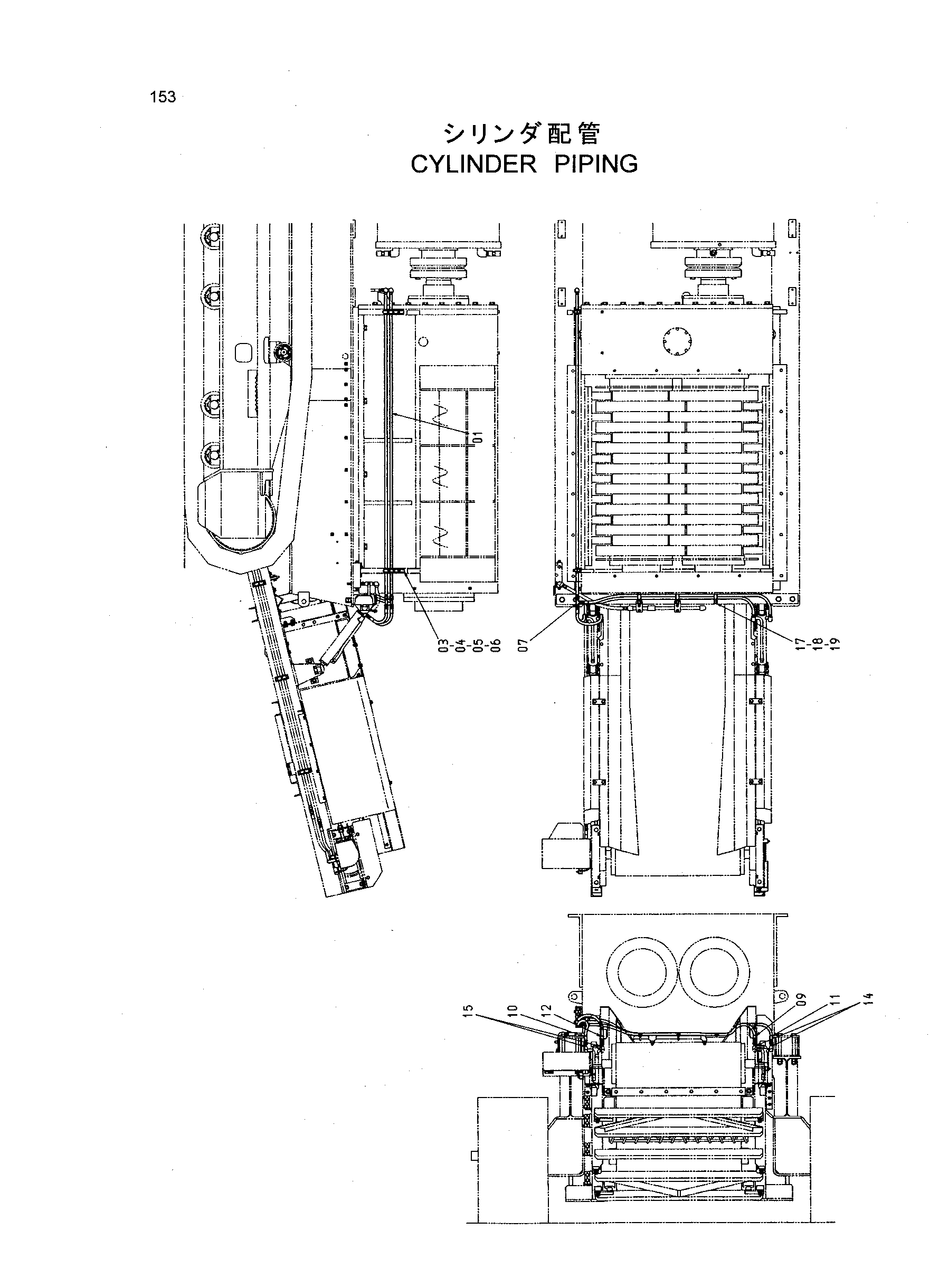

Заводская схема «Гидроцилиндр трубопроводы» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9755069 | Трубка | 2 |
| 03 | 4344281 | Хомут | 4 |
| 04 | 4344284 | Втулка | 8 |
| 05 | J900850 | Болт | 4 |
| 06 | A590908 | Пружинная шайба | 4 |
| 07 | A852433 | Тройник | 2 |
| 09 | 4305234 | Шланг | 1 |
| 10 | 4305221 | Шланг | 1 |
| 11 | 4293011 | Шланг | 1 |
| 12 | 4291242 | Шланг | 1 |
| 14 | A852223 | Угловой штуцер | 2 |
| 15 | A852323 | Угловой штуцер | 2 |
| 17 | 4190282 | Зажим | 3 |
| 18 | J901020 | Болт | 3 |
| 19 | A590910 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
