Пилотные гидролинии (6) — HITACHI HR1200SG

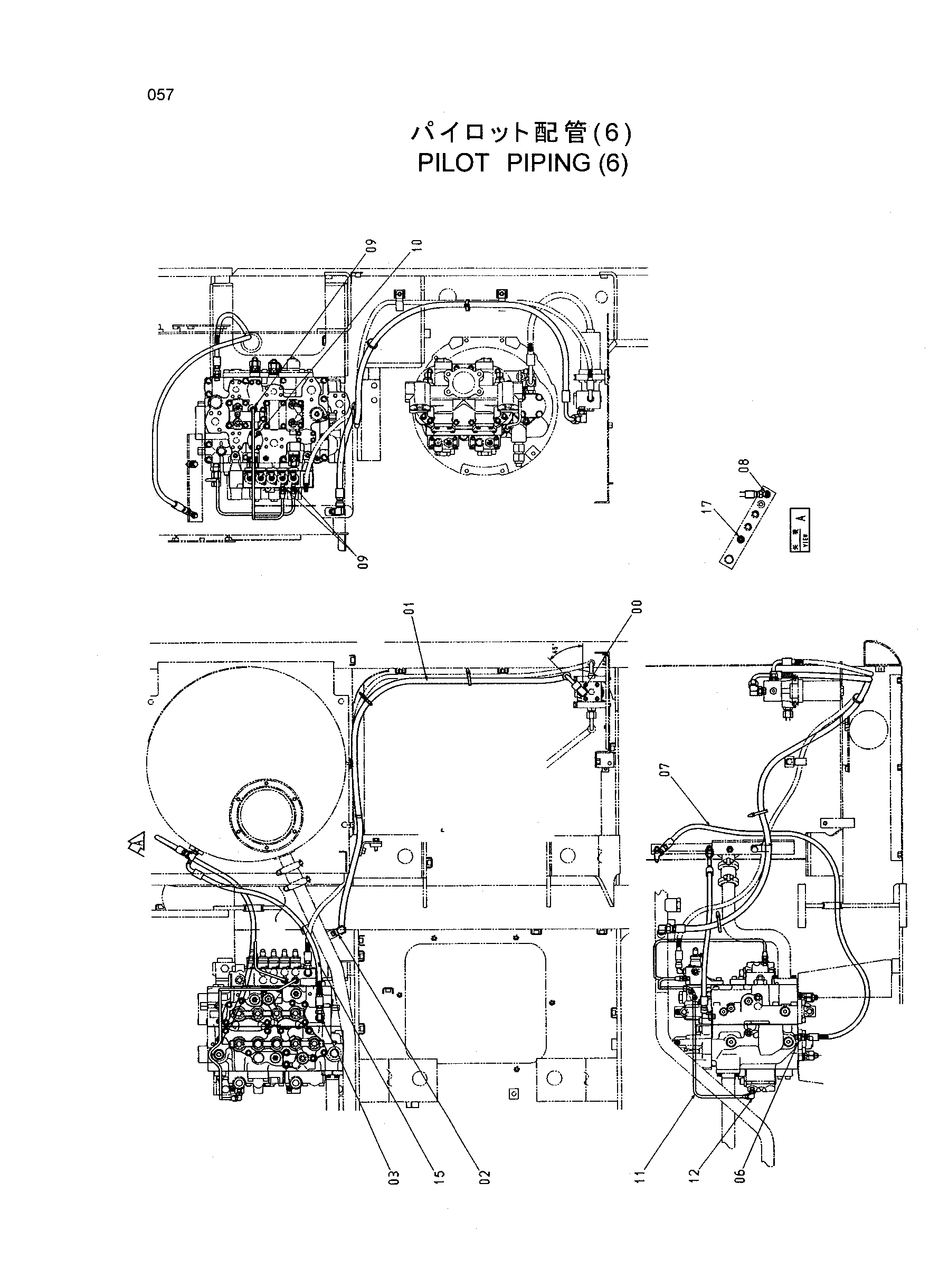

Заводская схема «Пилотные гидролинии (6)» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852344 | Угловой штуцер | 1 |
| 01 | 4355427 | Шланг | 1 |
| 02 | A852334 | Угловой штуцер | 1 |
| 03 | A852333 | Угловой штуцер | 1 |
| 06 | A852133 | Адаптер | 1 |
| 07 | 4414430 | Шланг | 1 |
| 08 | 4239712 | Тройник | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4255304 | Штуцер трубки | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 3068867 | Трубка | 1 |
| 11 | 3071730 | Трубка | 1 |
| 12 | 4293950 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4444283 | Шланг | 1 |
| 17 | A852123 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
