Ороситель блок — HITACHI HR1200SG

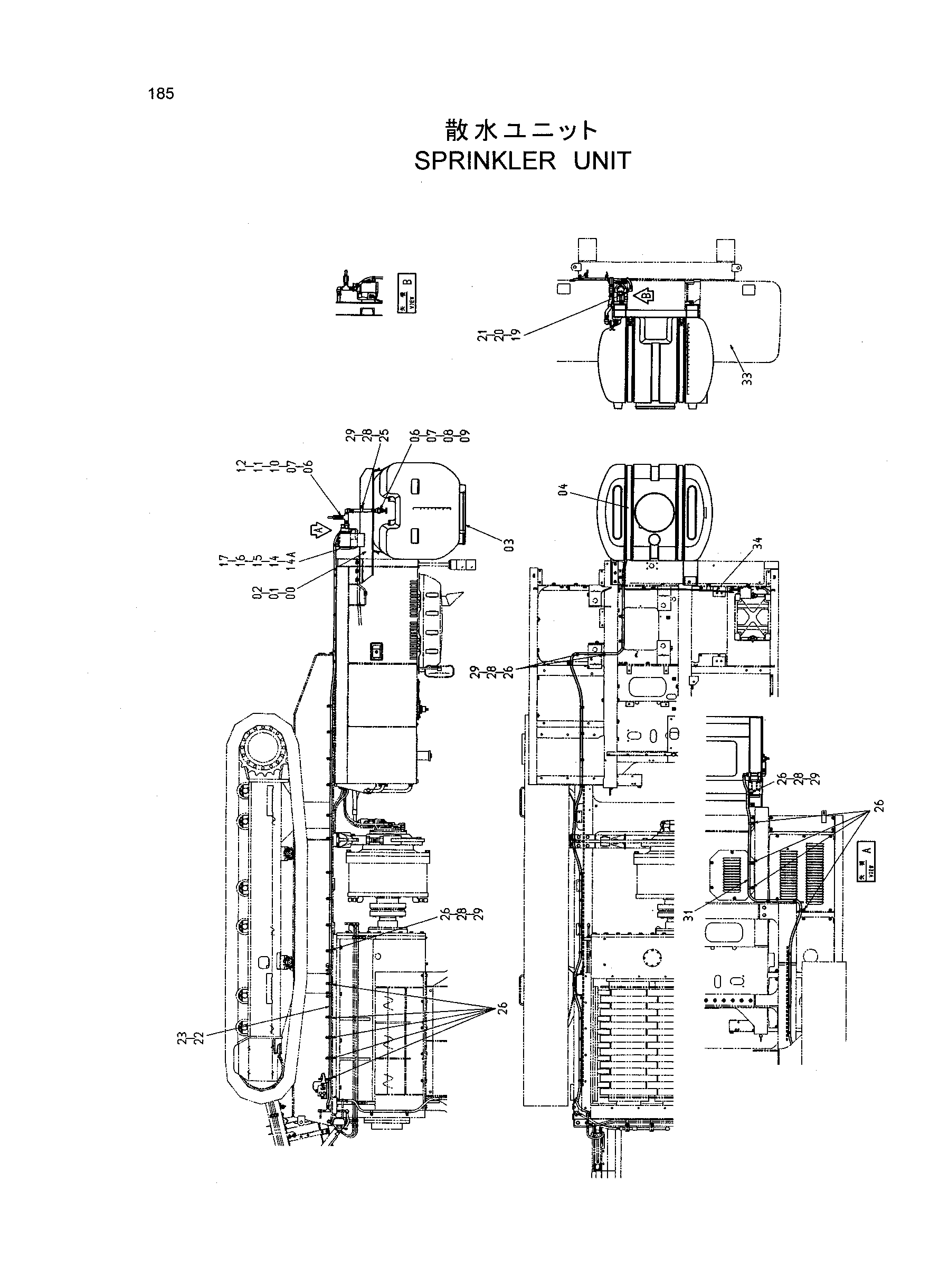

Заводская схема «Ороситель блок» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6017027 | Кронштейн | 1 |
| 01 | J922465 | Болт | 6 |
| 02 | A590124 | Плоская шайба | 6 |
| 03 | 4236531 | Бак воды | 1 |
| 04 | 4239027 | Ремень | 2 |
| 06 | 94-0634 | Угловой штуцер | 3 |
| 07 | 4394903 | Соединение шланг | 2 |
| 08 | 4395094 | Водяной шланг | 1 |
| 09 | 4505243 | Хомут шланга | 2 |
| 10 | J70410 | Тройник | 1 |
| 11 | 94-1705 | Адаптер | 2 |
| 12 | 94-4030 | Кран | 1 |
| 14 | 4395096 | Насос | 1 |
| 14A | 4427364 | Импеллер | 1 |
| 15 | J900620 | Болт | 4 |
| 16 | A590106 | Плоская шайба | 4 |
| 17 | A590906 | Пружинная шайба | 4 |
| 19 | J721084 | Переходник | 1 |
| 20 | 94-0648 | Угловой штуцер | 1 |
| 21 | 4394902 | Соединение шланг | 1 |
| 22 | 4395095 | Водяной шланг | 1 |
| 23 | 4514699 | Хомут шланга | 2 |
| 25 | 4190264 | Зажим | 1 |
| 26 | 4190263 | Зажим | 22 |
| 28 | J901016 | Болт | 14 |
| 29 | A590910 | Пружинная шайба | 14 |
| 31 | 4133527 | Защитный кожух | 10 |
| 33 | 2045061 | Дополнительный | 1 |
| 34 | 9190066 | Електрик-парт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
