Основные гидролинии — HITACHI HR1200SG

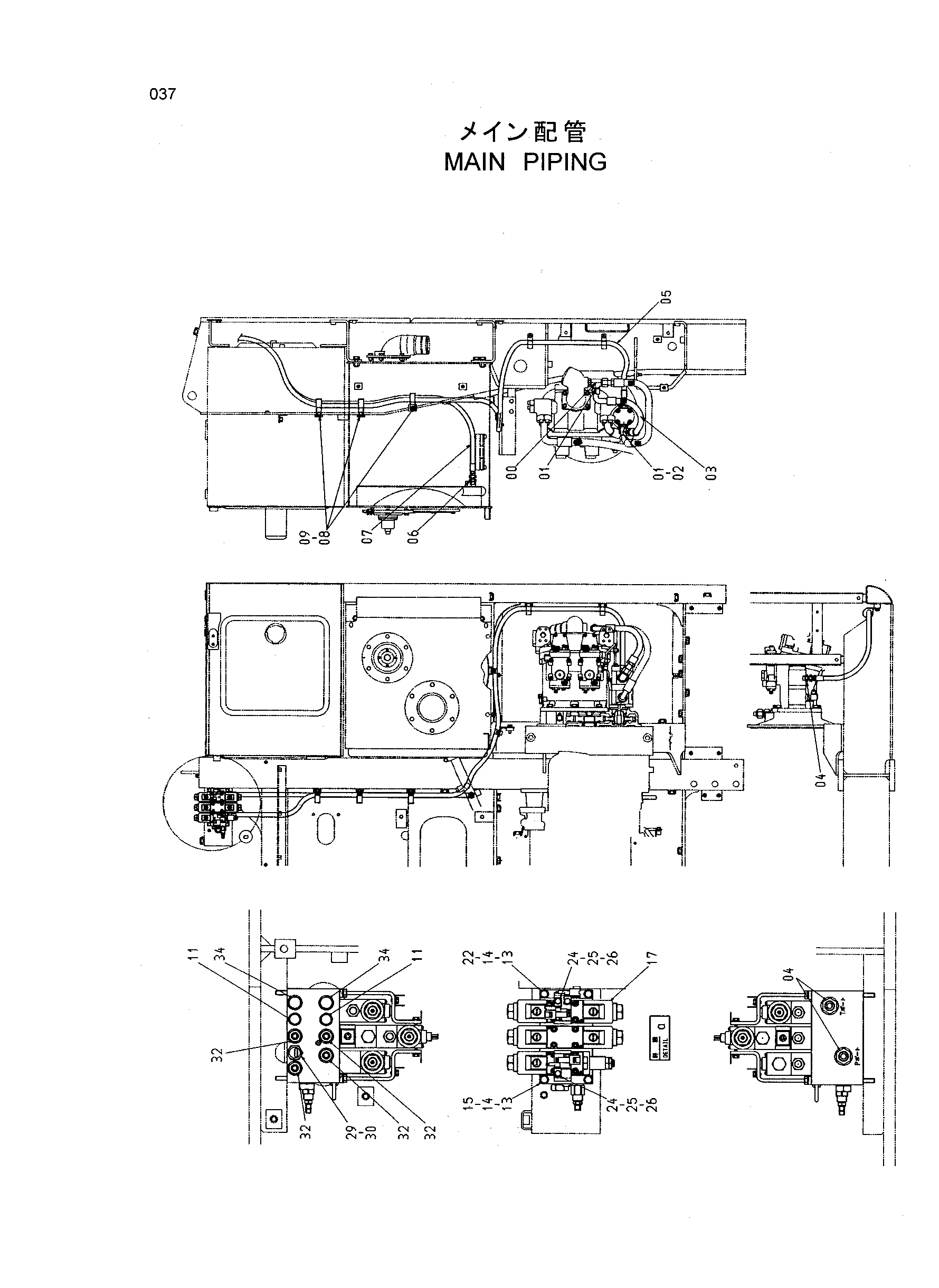

Заводская схема «Основные гидролинии» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853466 | Тройник | 1 |
| 01 | 4187308 | Уплотнительное кольцо | 2 |
| 02 | A853366 | Угловой штуцер | 1 |
| 03 | 4320234 | Шланг | 1 |
| 04 | A852144 | Адаптер | 3 |
| 05 | 4377207 | Шланг | 1 |
| 06 | A852134 | Адаптер | 1 |
| 07 | 4304477 | Шланг | 1 |
| 08 | J011020 | Болт с шайбой | 3 |
| 09 | 4190265 | Зажим | 3 |
| 11 | A885002 | Пробка | 2 |
| 13 | J900806 | Болт | 4 |
| 14 | A590908 | Пружинная шайба | 4 |
| 15 | 8073757 | Кронштейн | 1 |
| 17 | 4392721 | Блок клапанов | 1 |
| 22 | 8073758 | Кронштейн | 1 |
| 24 | 4336874 | Кронштейн | 5 |
| 25 | J900610 | Болт | 5 |
| 26 | A590906 | Пружинная шайба | 5 |
| 29 | 4355012 | Датчик давления | 1 |
| 29A | 4365826 | Уплотнительное кольцо | 1 |
| 30 | 4393883 | Переходник S | 1 |
| 32 | A852133 | Адаптер | 4 |
| 34 | A885003 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
