Пол — HITACHI HR1200SG

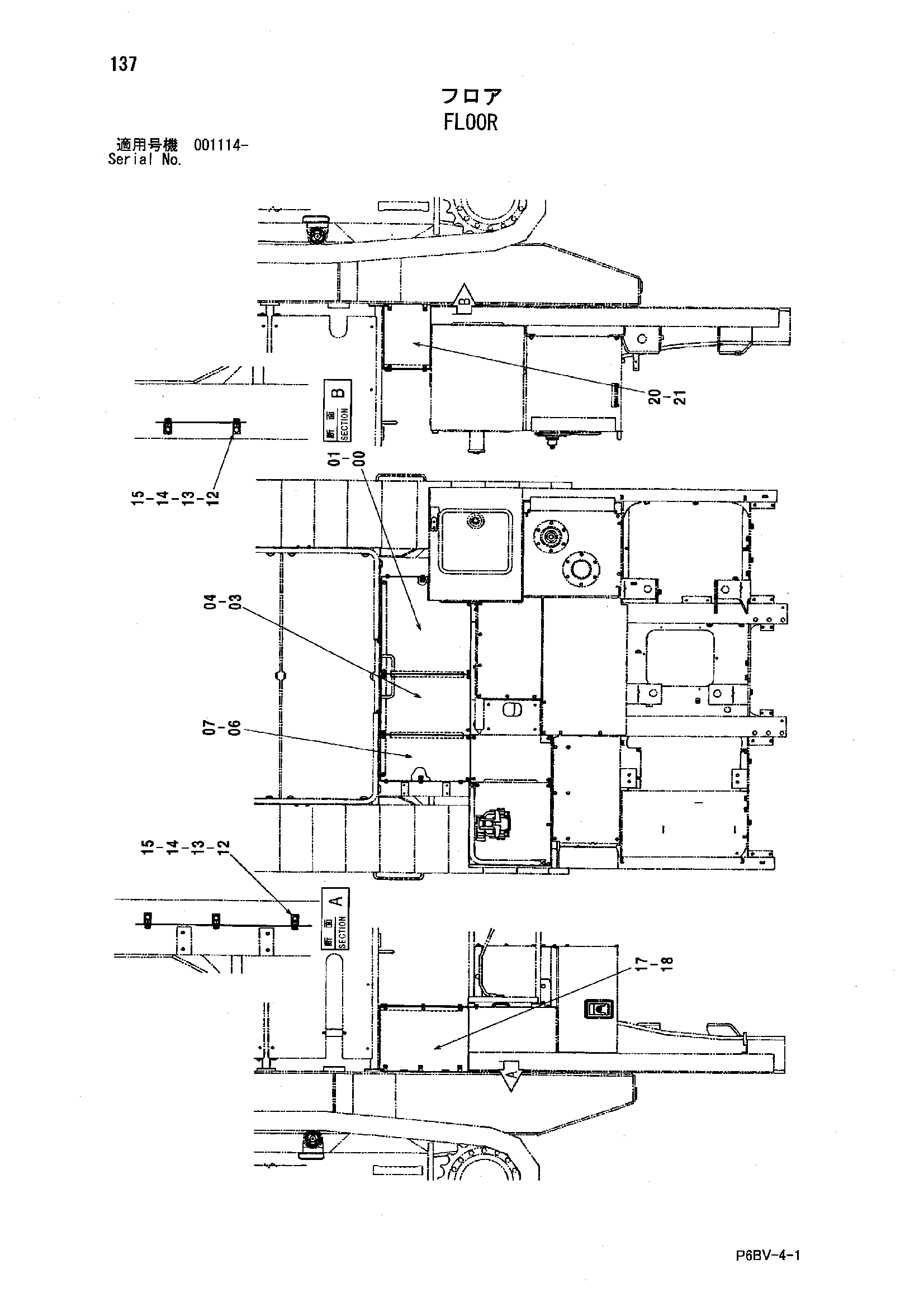

Заводская схема «Пол» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8080521 | Пол | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 8074544 | Пол | 1 |
| 04 | J271025 | Болт с шайбой | 4 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 8074545 | Пол | 1 |
| 07 | J271025 | Болт с шайбой | 4 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 12 | 9749938 | Кронштейн | 5 |
| 13 | A590110 | Плоская шайба | 5 |
| 14 | A590910 | Пружинная шайба | 5 |
| 15 | J901016 | Болт | 5 |
| 17 | 4412724 | Крышка | 1 |
| 18 | J271025 | Болт с шайбой | 6 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4438960 | Крышка | 1 |
| 21 | J271025 | Болт с шайбой | 4 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
