Конвейер (2) — HITACHI HR1200SG

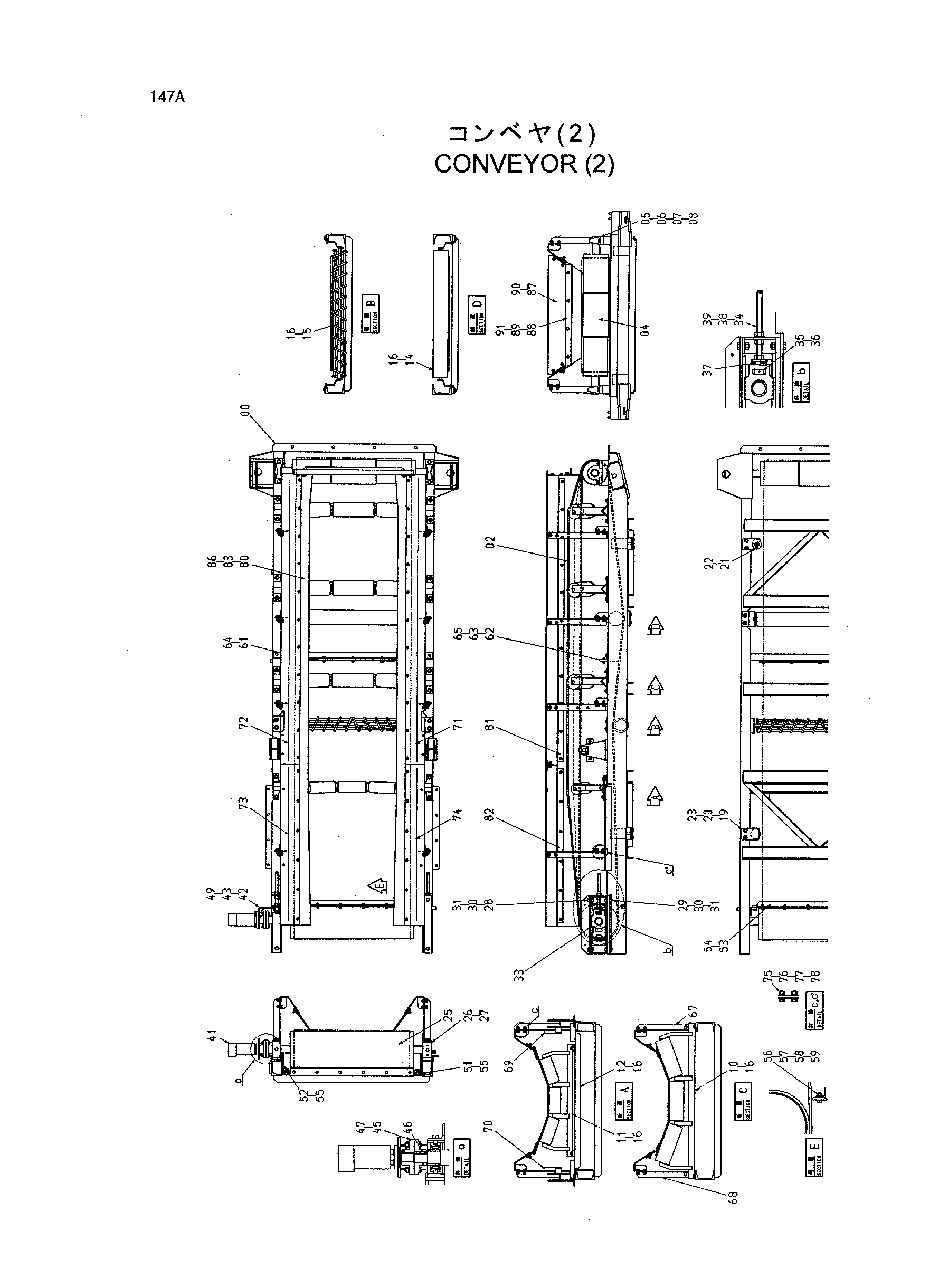

Заводская схема «Конвейер (2)» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6019004	Рама	1
02	4423888	Ремень	1
04	7035725	Шкив	1
05	4401305	Подшипник. блок	2
06	J901650	Болт	4
07	A590916	Пружинная шайба	4
08	A590116	Плоская шайба	4
10	4411917	Ролик	3
11	4393304	Ролик	1
12	7036854	Опора	1
14	4411918	Ролик	1
15	4411919	Ролик	1
16	J031025	Болт с шайбой	28
19	4421724	Каток направляющая	4
20	8076704	Кронштейн каток	4
21	J900825	Болт	4
22	J950008	Гайка	4
23	J031030	Болт с шайбой	8
25	7035724	Шкив	1
26	7036856	Рама	2
27	8076900	Рама	2
28	J901640	Болт	4
29	J901650	Болт	4
30	A590916	Пружинная шайба	8
31	J950016	Гайка	8
33	4401306	Подшипник. блок	2
34	4337482	Болт регулировочный	2
35	4393342	Бобышка	2
36	4024474	Пружинный штифт	2
37	4354201	Втулка	2
38	4359107	Гайка	6
39	A590120	Плоская шайба	4
41	4423883	Гидромотор	1
42	M341230	Болт с внутренним шестигранником	4
43	A590912	Пружинная шайба	4
45	4379721	Муфта фланец	1
46	94-2292	Шпонка	1
47	M450613	Установочный винт	2
49	8076983	Базовый гидромотор	1
51	8076976	Левый кронштейн	1
52	8076979	Правый кронштейн	1
53	8076890	Опора	1
54	4422463	Скрапер	1
55	J031035	Болт с шайбой	2
56	J901030	Болт	6
57	A590110	Плоская шайба	6
58	A590910	Пружинная шайба	6
59	J950010	Гайка	6
61	8076887	Угол	1
62	4422451	Скрапер	1
63	4422458	Штанга плоский	1
64	J011020	Болт с шайбой	2
65	J011035	Болт с шайбой	5
67	4415208	Кронштейн	3
68	4422394	Кронштейн	3
69	8076879	Кронштейн	1
70	8076880	Кронштейн	1
71	6018494	Скирт	1
72	6018495	Скирт	1
73	7036838	Скирт	1
74	7036839	Скирт	1
75	J901235	Болт	34
76	A590112	Плоская шайба	68
77	A590912	Пружинная шайба	34
78	J950012	Гайка	34
80	3086485	Резиновая прокладка	2
81	4422292	Штанга плоский	2
82	4422291	Штанга плоский	2
83	M311040	Болт флусх	34
86	J950010	Гайка	34
87	8076839	Пластина	1
88	4422265	Резиновая прокладка	1
89	4422278	Угол	1
90	J021025	Болт с шайбой	4
91	J021030	Болт с шайбой	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
