Конвейер (1) — HITACHI HR1200SG

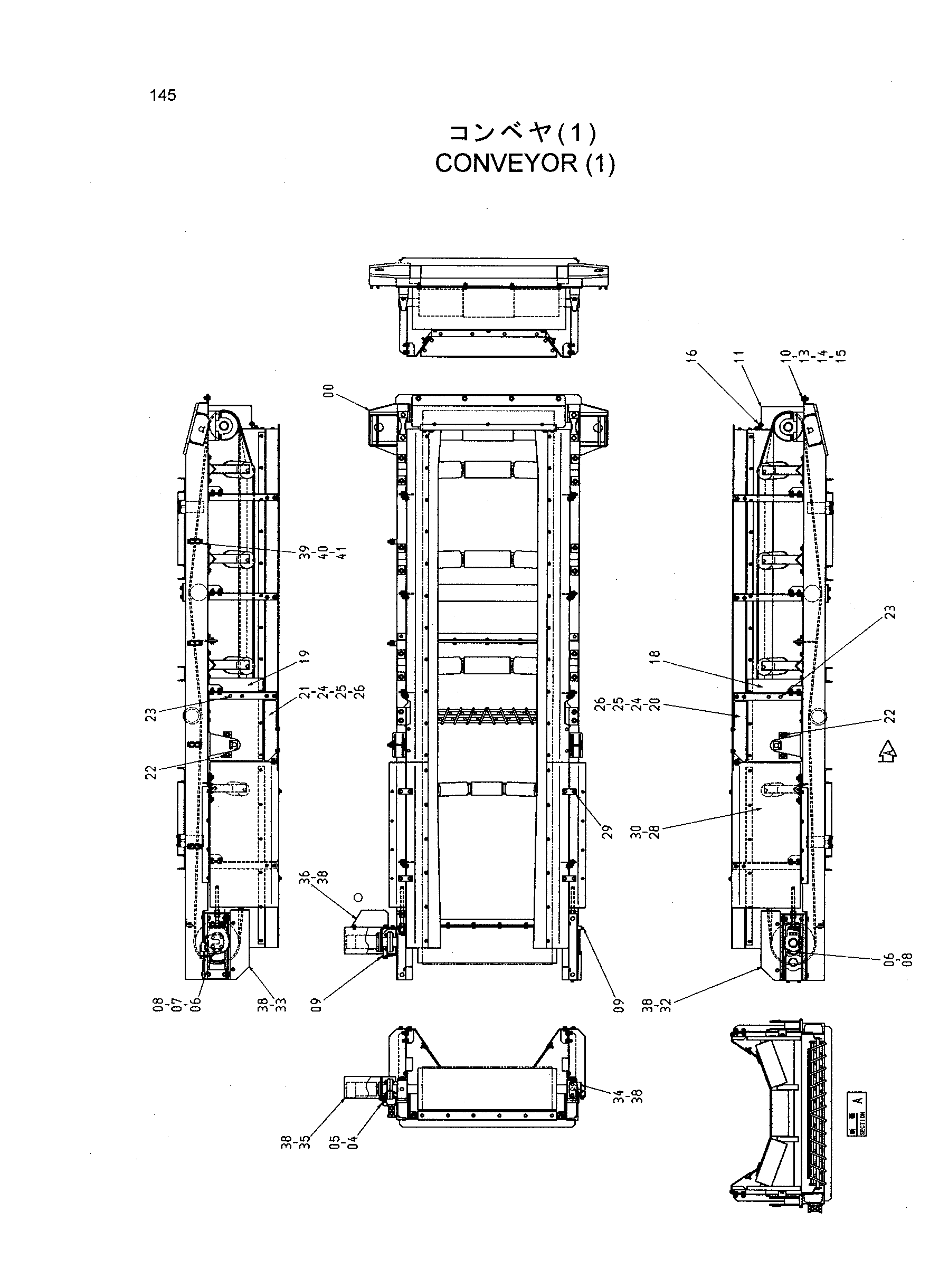

Заводская схема «Конвейер (1)» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9183018 | Конвейер | 1 |
| 04 | 8076972 | Блок | 1 |
| 05 | J011020 | Болт с шайбой | 2 |
| 06 | 4502673 | Угловой штуцер | 3 |
| 07 | 4502672 | Разъём | 1 |
| 08 | 4422288 | Трубка | 2 |
| 09 | J75481 | Пресс-маслёнка | 2 |
| 10 | J901035 | Болт | 4 |
| 11 | 8076885 | Крышка | 1 |
| 13 | J217083 | Шайба | 8 |
| 14 | A590910 | Пружинная шайба | 4 |
| 15 | J950010 | Гайка | 4 |
| 16 | J021025 | Болт с шайбой | 3 |
| 18 | 8076872 | Крышка | 1 |
| 19 | 8076873 | Крышка | 1 |
| 20 | 3086623 | Крышка | 1 |
| 21 | 3086626 | Крышка | 1 |
| 22 | J021050 | Болт с шайбой | 4 |
| 23 | J031025 | Болт с шайбой | 4 |
| 24 | J901020 | Болт | 4 |
| 25 | A590910 | Пружинная шайба | 4 |
| 26 | J950010 | Гайка | 4 |
| 28 | 8076874 | Крышка | 2 |
| 29 | 4423862 | Пластина | 4 |
| 30 | J021025 | Болт с шайбой | 16 |
| 32 | 4422599 | Крышка | 1 |
| 33 | 4422600 | Крышка | 1 |
| 34 | 4422577 | Крышка | 1 |
| 35 | 7036911 | Крышка | 1 |
| 36 | 4433219 | Крышка | 1 |
| 38 | J021020 | Болт с шайбой | 11 |
| 39 | 4349111 | Хомут | 8 |
| 40 | 4344284 | Втулка | 8 |
| 41 | J010850 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
