Каталог запчастей HITACHI
Ороситель — HITACHI HR1200SG

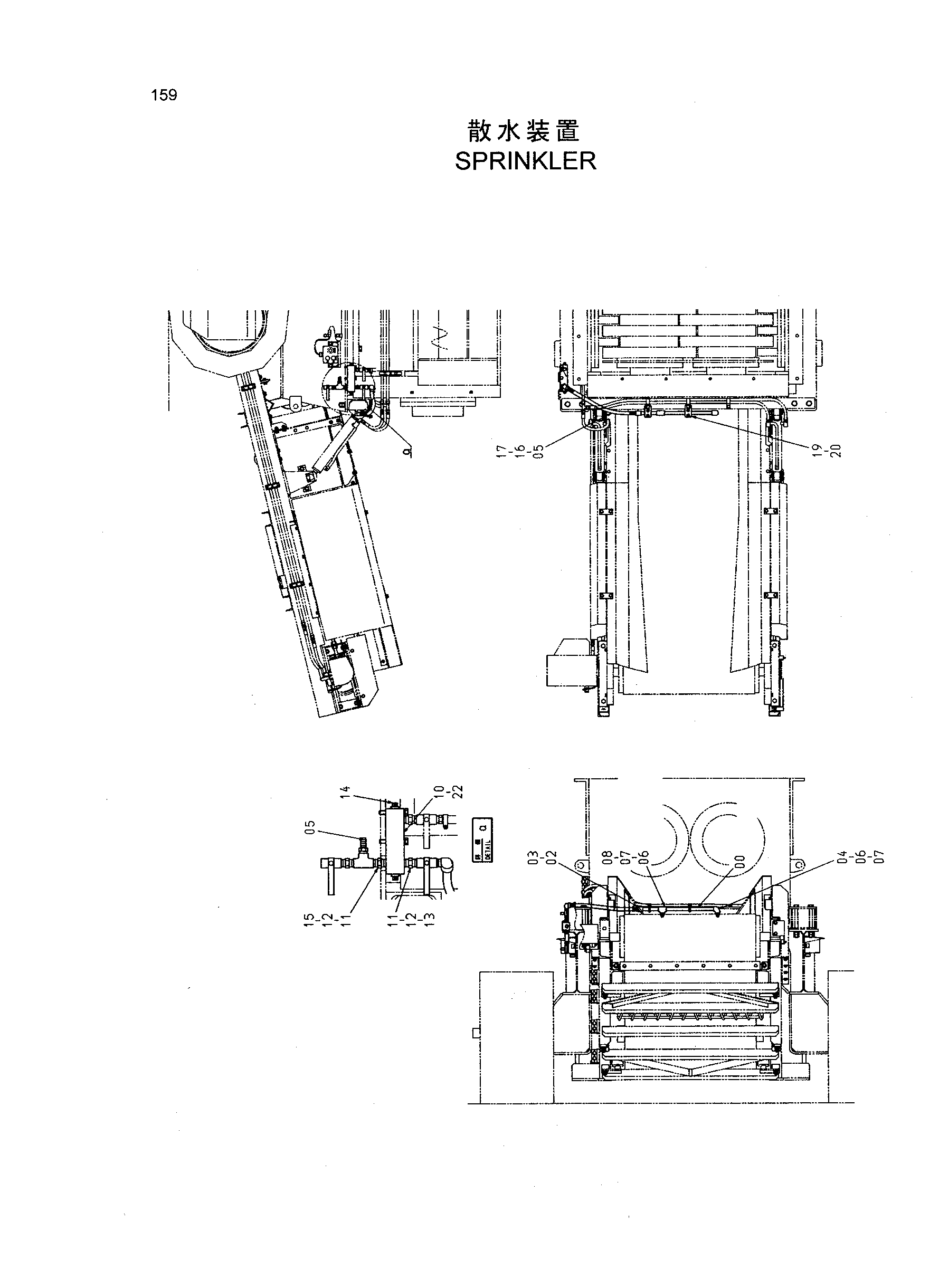

Заводская схема «Ороситель» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4371214 | Трубка | 1 |
| 02 | 4347227 | Трубка | 1 |
| 03 | 94-0677 | Разъём S | 1 |
| 04 | 94-0617 | Угловой штуцер | 1 |
| 05 | 4394902 | Соединение шланг | 3 |
| 06 | J728482 | Переходник | 2 |
| 07 | 4377528 | Форсунка | 2 |
| 08 | J70484 | Тройник | 1 |
| 10 | 4389425 | Блок | 1 |
| 11 | 94-1703 | Адаптер | 3 |
| 12 | 94-4028 | Кран | 2 |
| 13 | 94-0632 | Угловой штуцер | 1 |
| 14 | 94-2024 | Пробка | 2 |
| 15 | 94-0662 | Тройник | 1 |
| 16 | 4403576 | Водяной шланг | 1 |
| 17 | 4514699 | Хомут шланга | 2 |
| 19 | 4100695 | U-образный болт | 2 |
| 20 | 4439358 | Кронштейн | 2 |
| 22 | J011070 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
