Схреддер (привод секция) — HITACHI HR1200SG

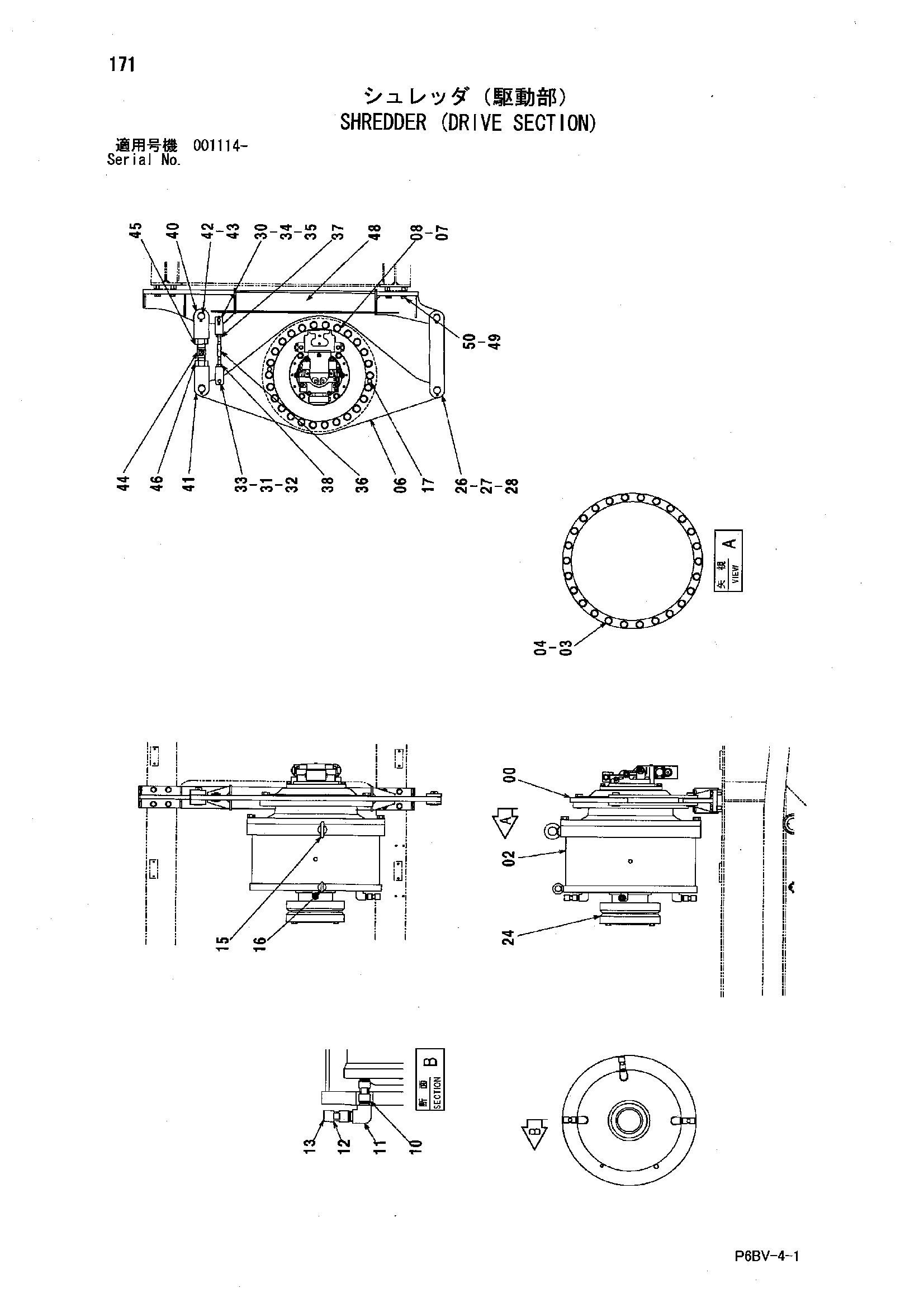

Заводская схема «Схреддер (привод секция)» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9170259 | Привод устройство | 1 |
| 02 | 7034406 | Корпус | 1 |
| 03 | J932790 | Болт | 30 |
| 04 | 4085857 | Шайба | 30 |
| 06 | 2042278 | Рукоять | 1 |
| 07 | J932780 | Болт | 26 |
| 08 | 4085857 | Шайба | 26 |
| 10 | 4391114 | Трубка | 3 |
| 11 | 94-0619 | Угловой штуцер | 3 |
| 12 | 4391118 | Трубка | 3 |
| 13 | 94-2014 | Пробка | 3 |
| 15 | 4110308 | Болт проушина | 1 |
| 16 | 4027471 | Болт проушина | 1 |
| 17 | 425175 | Пробка | 2 |
| 24 | 4400109 | Хомут | 1 |
| 26 | 8069998 | Тяга | 1 |
| 27 | 4390354 | Палец | 2 |
| 28 | A768063 | Шплинт | 2 |
| 30 | 4390341 | Концевой вилка | 1 |
| 31 | 4390344 | Палец | 1 |
| 32 | A765028 | Шплинт | 1 |
| 33 | 4390334 | Концевой вилка | 1 |
| 34 | 4390355 | Палец | 1 |
| 35 | 4077248 | Стопорный палец | 1 |
| 36 | 4390347 | Шток винт | 1 |
| 37 | J951020 | Гайка | 1 |
| 38 | J956020 | Гайка L | 1 |
| 40 | 4390319 | Концевой вилка | 1 |
| 41 | 4390299 | Концевой вилка | 1 |
| 42 | 4390333 | Палец | 2 |
| 43 | A768063 | Шплинт | 2 |
| 44 | 4390323 | Шток винт | 1 |
| 45 | 4390404 | Гайка | 1 |
| 46 | 4390405 | Гайка | 1 |
| 48 | 7034748 | Кронштейн | 1 |
| 49 | 4018545 | Шайба | 8 |
| 50 | J922065 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
