Топливные трубопроводы — HITACHI HR1200SG

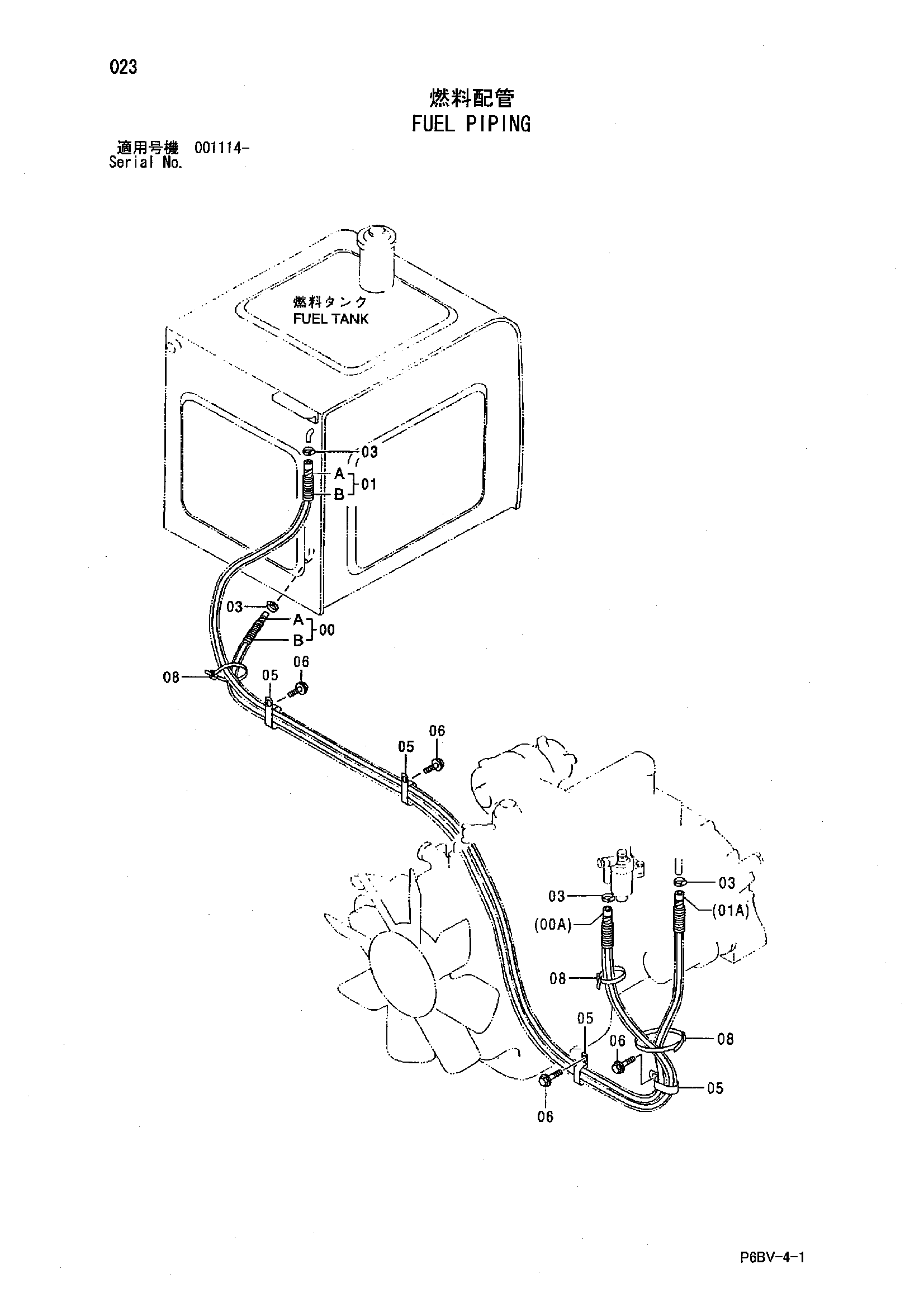

Заводская схема «Топливные трубопроводы» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9103619	Топливный шланг	1
00A	4191976	Топливный шланг	1
00B	4278392	Трубка	1
01	9112773	Топливный шланг	1
01A	4295998	Топливный шланг	1
01B	4295999	Трубка	1
03	4514700	Зажим шланг	4
05	4190266	Зажим	4
06	J271020	Болт с шайбой	4
06A	J901020	Болт	1
06B	J222010	Шайба	1
08	4055312	Ленточный зажим	3

Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
