Гидролинии хода (верхняя платформа) — HITACHI HR1200SG

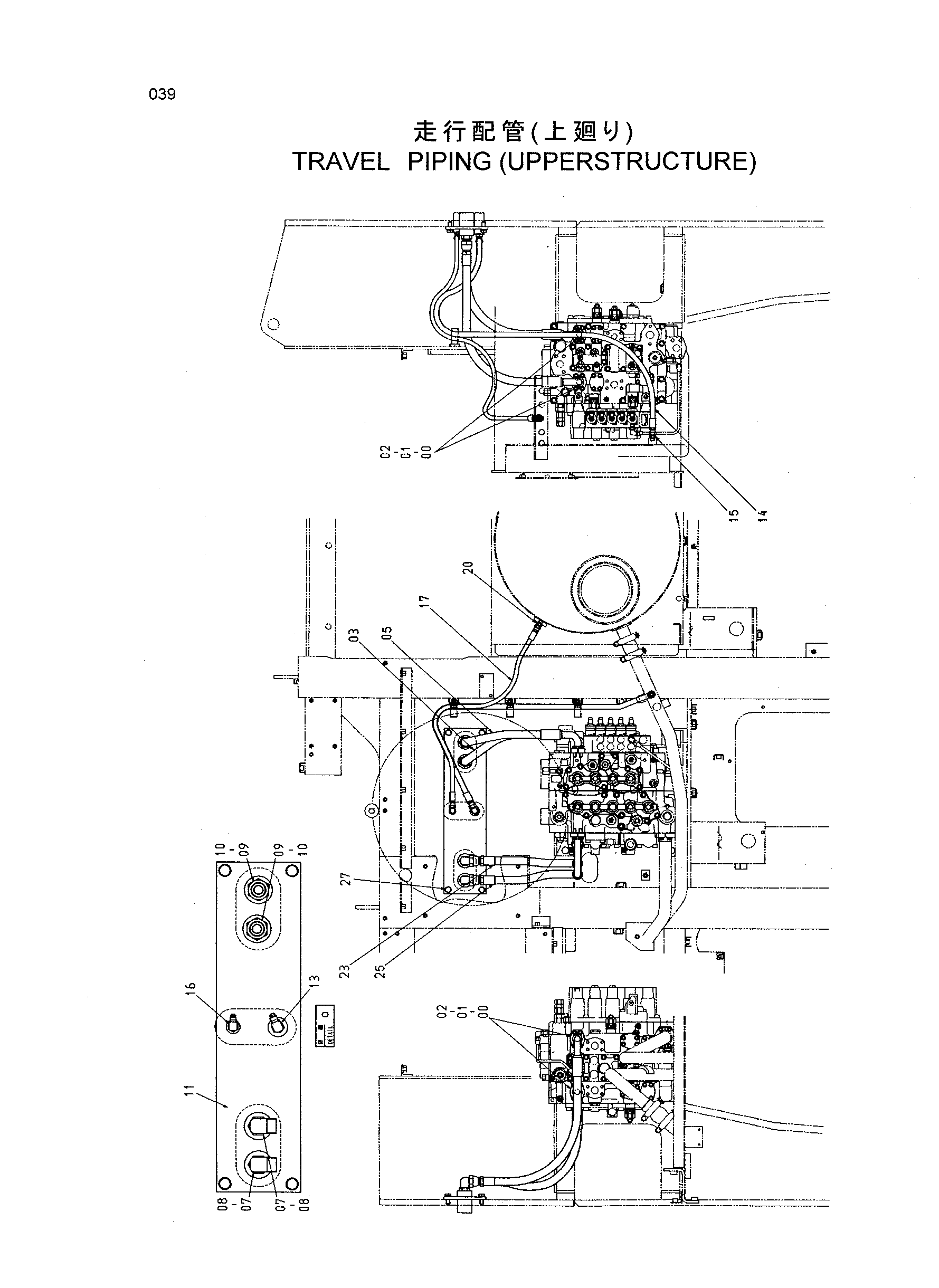

Заводская схема «Гидролинии хода (верхняя платформа)» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 8 |
| 01 | 971489 | Уплотнительное кольцо | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 16 |
| 03 | 4394296 | Шланг | 2 |
| 05 | 4393505 | Шланг | 1 |
| 07 | A853366 | Угловой штуцер | 2 |
| 08 | 4187308 | Уплотнительное кольцо | 2 |
| 09 | A853166 | Адаптер | 2 |
| 10 | 4187308 | Уплотнительное кольцо | 2 |
| 11 | 8070628 | Пластина | 1 |
| 13 | A852343 | Угловой штуцер | 1 |
| 14 | 4414431 | Шланг | 1 |
| 15 | A852133 | Адаптер | 1 |
| 16 | A852332 | Угловой штуцер | 1 |
| 17 | 4414433 | Шланг | 1 |
| 20 | A852132 | Адаптер | 1 |
| 23 | 4444049 | Шланг | 1 |
| 25 | 4444051 | Шланг | 1 |
| 27 | J011230 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
