Рама — HITACHI HR1200SG

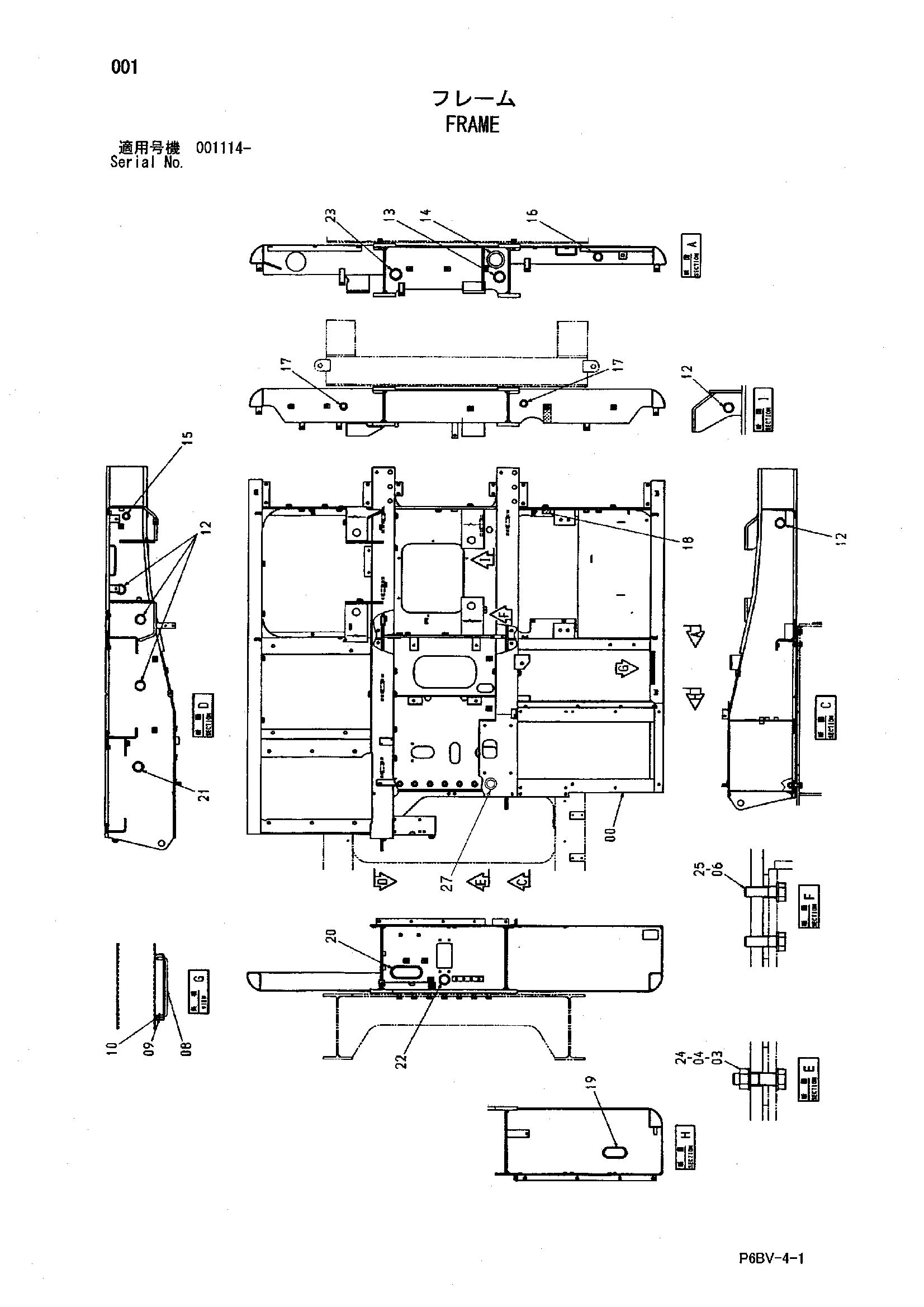

Заводская схема «Рама» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007127 | Рама основной | 1 |
| 03 | J950020 | Гайка | 7 |
| 04 | A590120 | Плоская шайба | 14 |
| 06 | A590118 | Плоская шайба | 4 |
| 08 | 4341788 | Стойка | 1 |
| 09 | A590108 | Плоская шайба | 1 |
| 10 | 4022697 | Стопорный палец | 1 |
| 12 | 4201749 | Резиновая втулка | 5 |
| 13 | 4255530 | Резиновая втулка | 1 |
| 14 | 4201986 | Резиновая втулка | 1 |
| 15 | 4210661 | Резиновая втулка | 1 |
| 16 | 4201995 | Резиновая втулка | 1 |
| 17 | 4210661 | Резиновая втулка | 2 |
| 18 | 4353990 | Резиновая прокладка | 1 |
| 19 | 4402369 | Резиновая втулка | 1 |
| 20 | 4402370 | Резиновая втулка | 1 |
| 21 | 4201749 | Резиновая втулка | 1 |
| 22 | 4201749 | Резиновая втулка | 1 |
| 23 | 4255530 | Резиновая втулка | 1 |
| 24 | J922080 | Болт | 7 |
| 25 | J921860 | Болт | 4 |
| 27 | 4361148 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
