Гидролинии хода (ходовая часть) — HITACHI HR1200SG

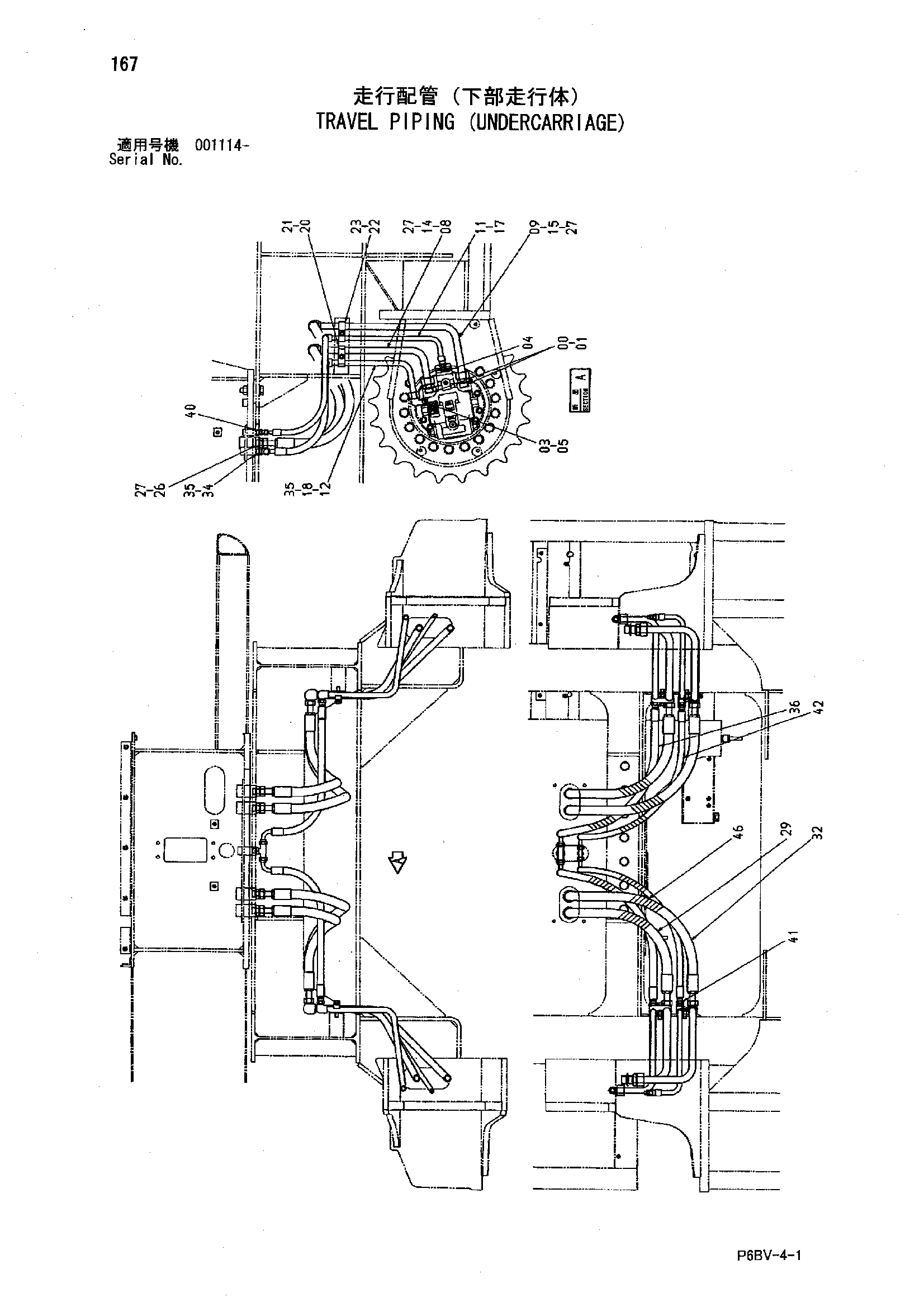

Заводская схема «Гидролинии хода (ходовая часть)» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853188 | Адаптер | 4 |
| 00A | 4506429 | Уплотнительное кольцо | 1 |
| 01 | 4187328 | Уплотнительное кольцо | 4 |
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 04 | A852123 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4202404 | Угловой штуцер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 8062108 | Трубка | 1 |
| 09 | 8062109 | Трубка | 1 |
| 11 | 8062107 | Трубка | 1 |
| 12 | 8065880 | Трубка | 1 |
| 14 | 8062104 | Трубка | 1 |
| 15 | 8062105 | Трубка | 1 |
| 17 | 8062103 | Трубка | 1 |
| 18 | 8065881 | Трубка | 1 |
| 20 | 4141806 | Хомут трубки | 2 |
| 21 | J271260 | Болт с шайбой | 2 |
| 21A | J901260 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | 4260035 | Хомут трубки | 2 |
| 23 | J271240 | Болт с шайбой | 2 |
| 23A | J901240 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 26 | A853166 | Адаптер | 4 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4187308 | Уплотнительное кольцо | 8 |
| 29 | 4188905 | Шланг | 2 |
| 32 | 4196299 | Шланг | 2 |
| 34 | A853544 | Тройник | 1 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 4138938 | Уплотнительное кольцо | 4 |
| 36 | 4417659 | Шланг | 2 |
| 40 | A852533 | Тройник | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | A852133 | Адаптер | 2 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4229850 | Шланг | 2 |
| 46 | 4044420 | Защитный кожух | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
