Крышка (5) — HITACHI HR1200SG

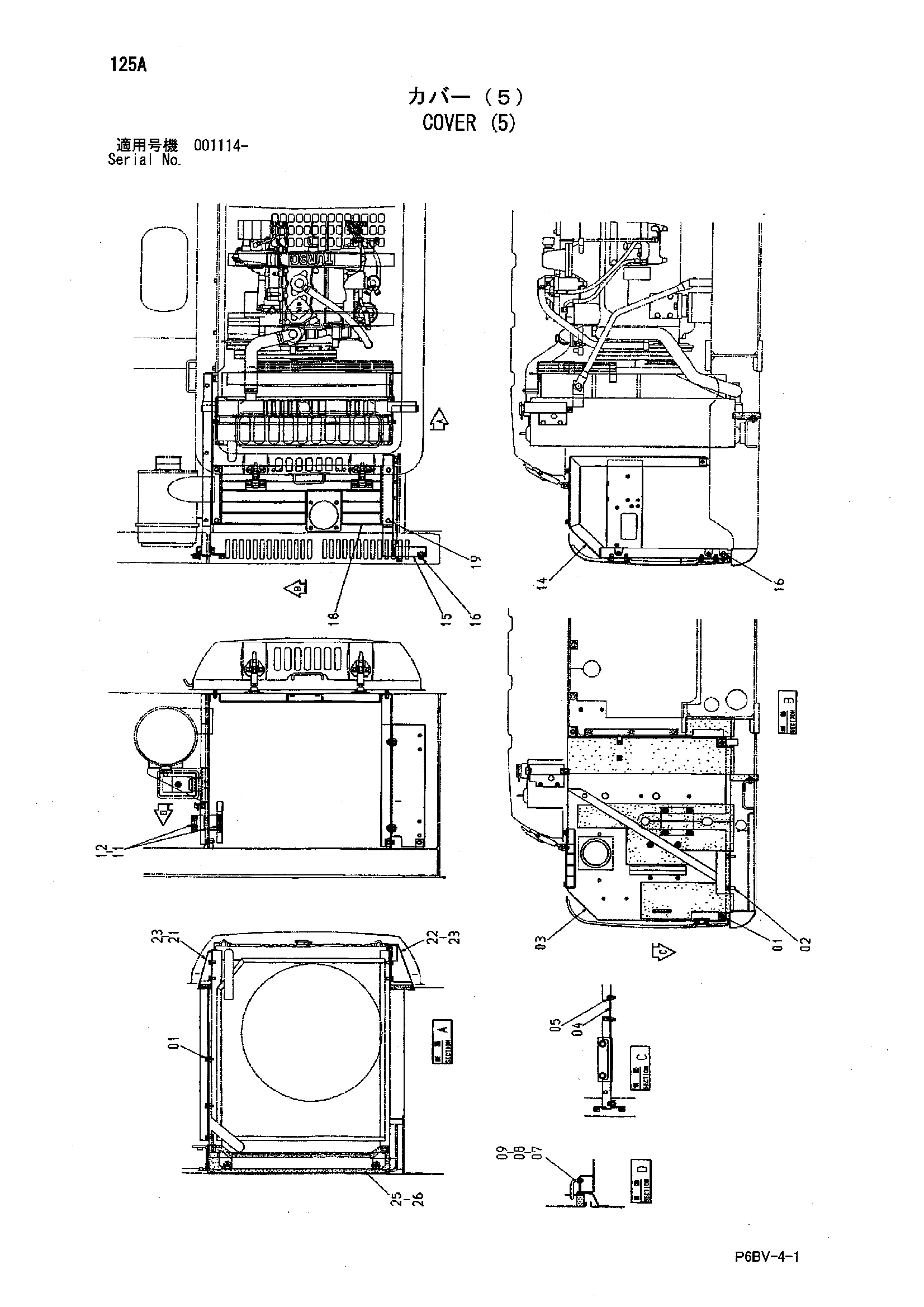

Заводская схема «Крышка (5)» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J281235 | Болт с шайбой | 2 |
| 02A | J901235 | Болт | 1 |
| 02B | 4249324 | Шайба | 1 |
| 03 | 9142896 | Крышка в сборе | 1 |
| 03A | 6015169 | Крышка | 1 |
| 03B | 4257087 | Ограничитель | 1 |
| 03C | J281030 | Болт с шайбой | 2 |
| 03C1 | J901230 | Болт | 1 |
| 03C2 | 4486055 | Шайба | 1 |
| 04 | 4353976 | Пластина | 1 |
| 05 | J271030 | Болт с шайбой | 4 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 9738313 | Стойка | 1 |
| 08 | A590106 | Плоская шайба | 1 |
| 09 | 4022696 | Стопорный палец | 1 |
| 11 | 4175253 | Кронштейн | 2 |
| 12 | J260614 | Болт с шайбой | 4 |
| 12A | J900614 | Болт | 1 |
| 12B | A590106 | Плоская шайба | 1 |
| 14 | 7030319 | Опора | 1 |
| 15 | 7030318 | Опора | 1 |
| 16 | J271030 | Болт с шайбой | 5 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 7033981 | Крышка | 1 |
| 19 | J271030 | Болт с шайбой | 4 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 8063297 | Крышка | 1 |
| 22 | 8063298 | Крышка | 1 |
| 23 | J271025 | Болт с шайбой | 4 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 8063146 | Крышка | 1 |
| 26 | J281025 | Болт с шайбой | 2 |
| 26A | J901025 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
