Электрооборудование (1-2) — HITACHI HR1200SG

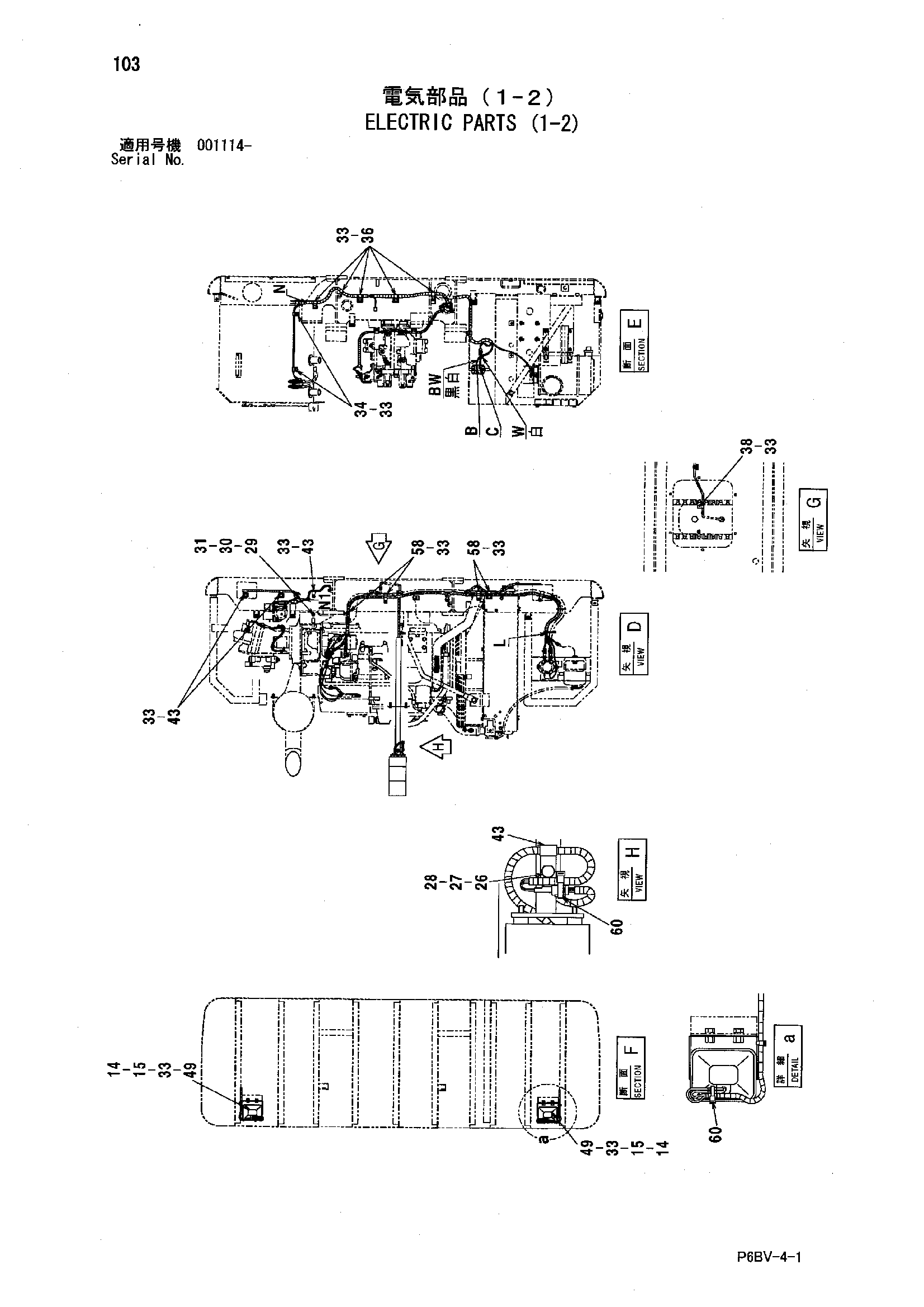

Заводская схема «Электрооборудование (1-2)» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 14 | 8062374 | Кронштейн фонарь | 2 |
| 15 | 4254604 | Жгут проводов | 2 |
| 26 | 4257159 | Кронштейн | 1 |
| 27 | J901016 | Болт | 1 |
| 28 | A590910 | Пружинная шайба | 1 |
| 29 | J950010 | Гайка | 1 |
| 30 | A590910 | Пружинная шайба | 1 |
| 31 | A590110 | Плоская шайба | 1 |
| 33 | J271020 | Болт с шайбой | 17 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 4190261 | Зажим | 2 |
| 36 | 4190273 | Зажим | 5 |
| 38 | 4190276 | Зажим | 1 |
| 43 | 4190272 | Зажим | 4 |
| 49 | 4274478 | Фара | 2 |
| 49A | 4285646 | Рассеиватель | 1 |
| 49B | 4285647 | Обод | 1 |
| 49C | 4285648 | Лампа | 1 |
| 49D | 4288342 | Прокладка | 1 |
| 49E | J900616 | Болт | 2 |
| 58 | 4190266 | Зажим | 4 |
| 60 | 4055311 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
