Конвейер трубопроводы — HITACHI HR1200SG

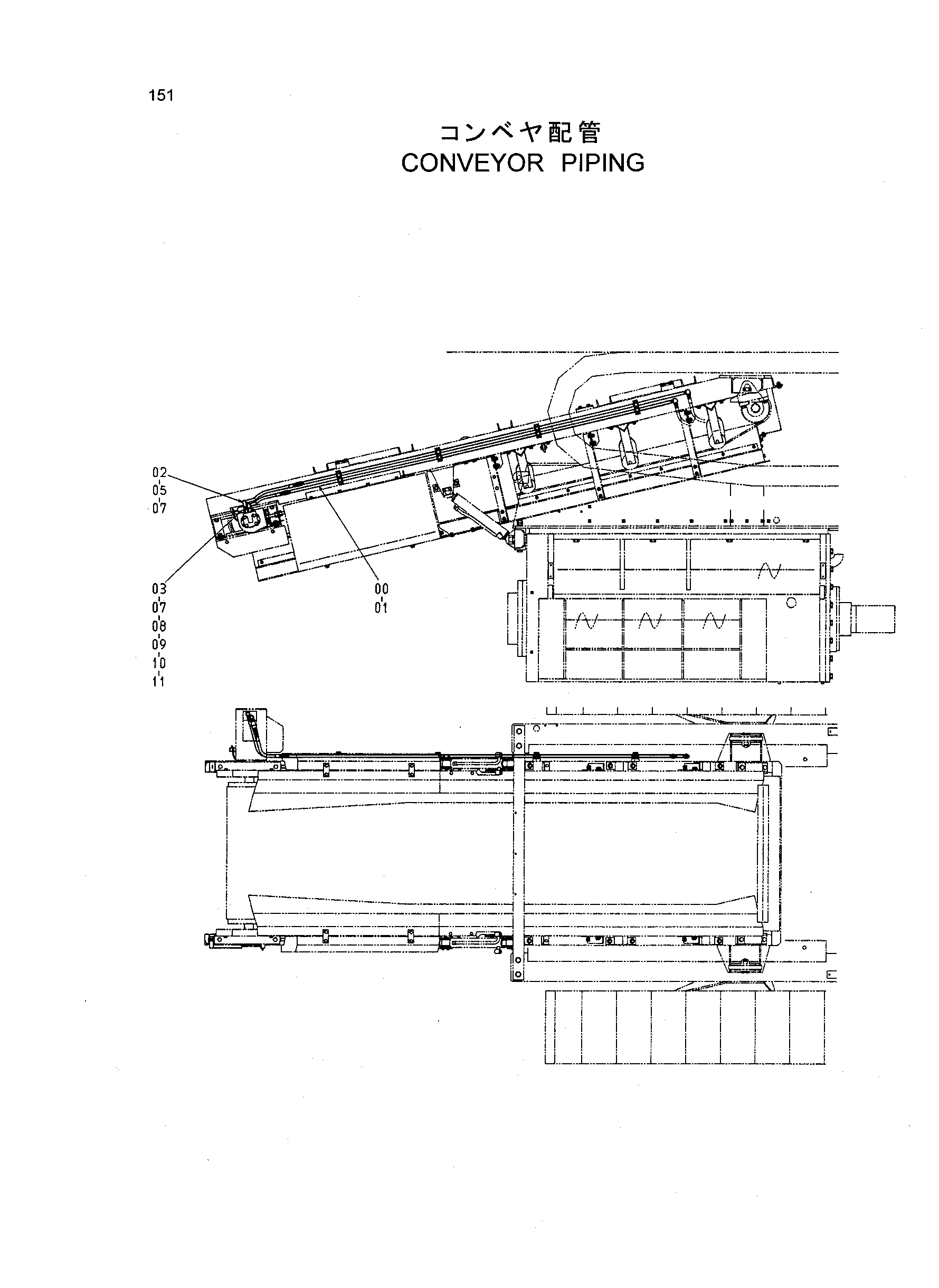

Заводская схема «Конвейер трубопроводы» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9755070 | Трубка | 2 |
| 01 | A852133 | Адаптер | 2 |
| 02 | 4305224 | Шланг | 1 |
| 03 | 4305220 | Шланг | 1 |
| 05 | 4241385 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4263452 | Переходник S | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4215650 | Адаптер | 1 |
| 09 | 4022908 | Самоуплотняющееся соединение | 1 |
| 09A | 4072596 | Колпачок | 1 |
| 10 | 4022907 | Самоуплотняющееся соединение | 1 |
| 10A | 4072595 | Колпачок | 1 |
| 11 | 4174586 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
