Защитный кожух — HITACHI HR1200SG

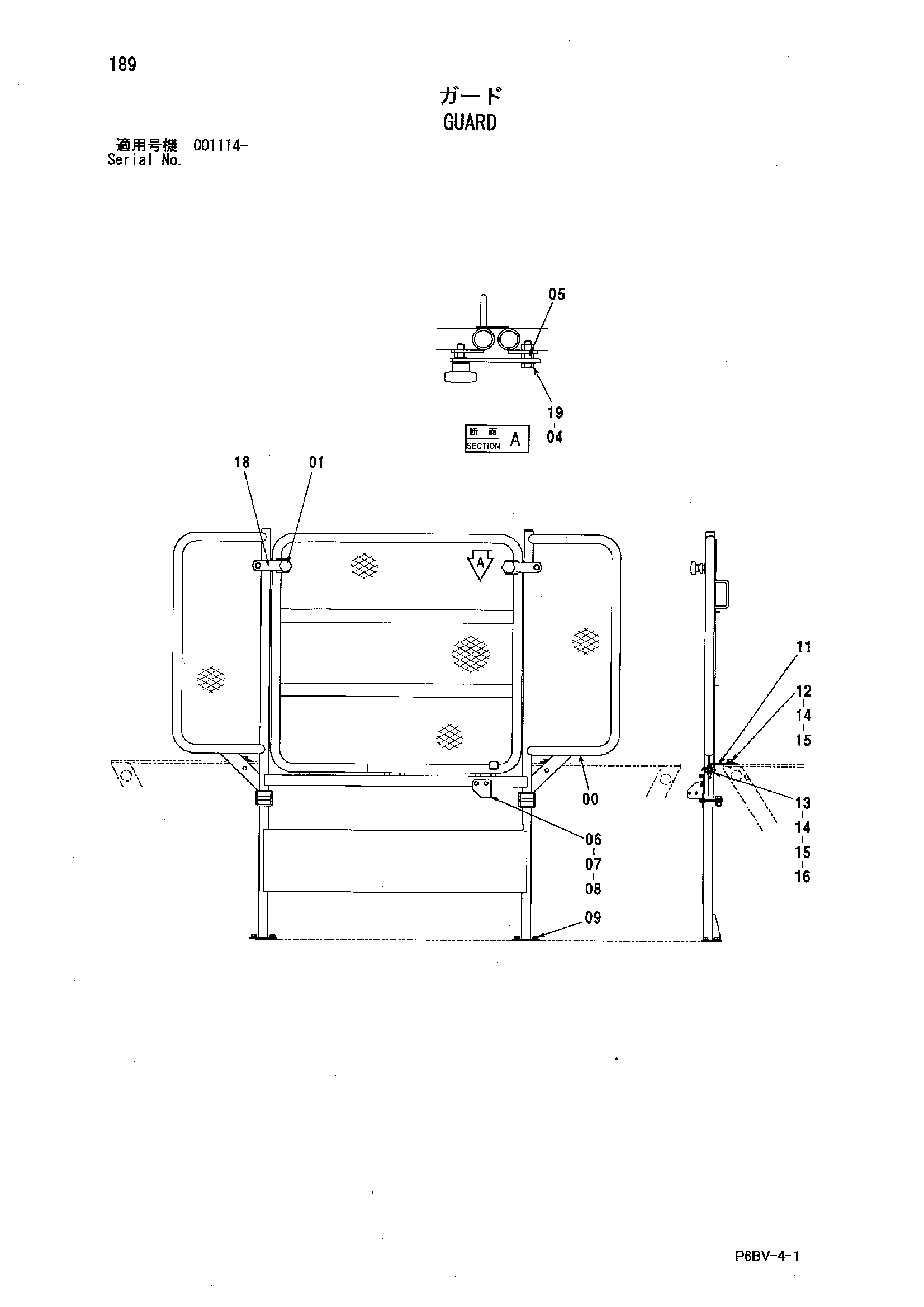

Заводская схема «Защитный кожух» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019261 | Защитный кожух | 1 |
| 01 | 4402408 | Рукоятка | 2 |
| 04 | A590110 | Плоская шайба | 2 |
| 05 | J950010 | Гайка | 2 |
| 06 | 4438907 | Кронштейн | 1 |
| 07 | J900820 | Болт | 2 |
| 08 | A590908 | Пружинная шайба | 2 |
| 09 | J271030 | Болт с шайбой | 8 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4403736 | Кронштейн | 2 |
| 12 | J901025 | Болт | 2 |
| 13 | J901030 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 4 |
| 15 | J217083 | Шайба | 6 |
| 16 | J950010 | Гайка | 2 |
| 18 | 4605868 | Штанга | 2 |
| 19 | J901035 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
