Электрооборудование (схреддер)(1) — HITACHI HR1200SG

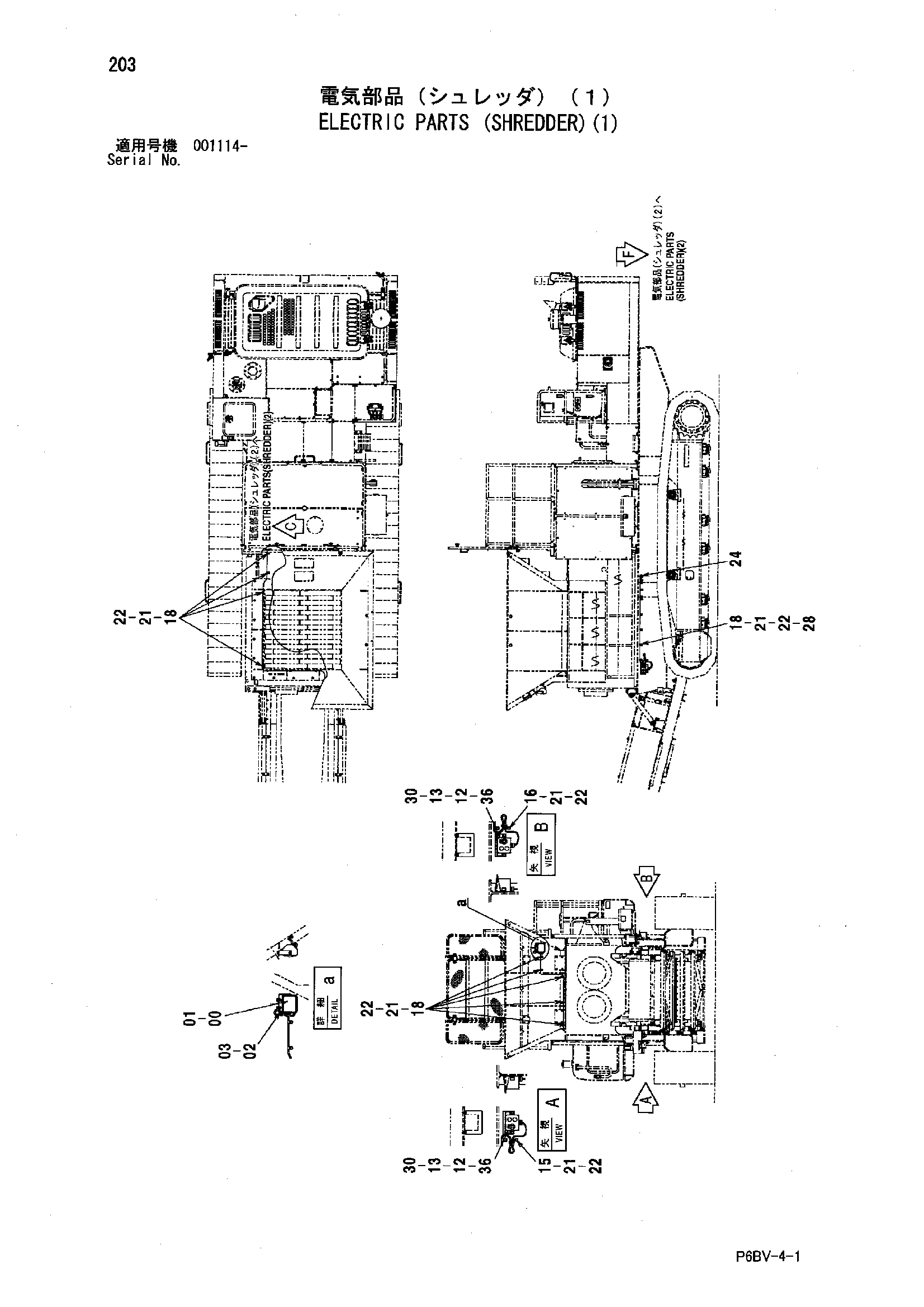

Заводская схема «Электрооборудование (схреддер)(1)» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4274478 | Фара | 1 |
| 00A | 4285646 | Рассеиватель | 1 |
| 00B | 4285647 | Обод | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4288342 | Прокладка | 1 |
| 00E | J900616 | Болт | 2 |
| 01 | 4345263 | Жгут проводов | 1 |
| 02 | 8062374 | Кронштейн фонарь | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 12 | J901020 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 4 |
| 15 | 4257159 | Кронштейн | 1 |
| 16 | 4336875 | Кронштейн | 1 |
| 18 | 4190261 | Зажим | 27 |
| 21 | J901016 | Болт | 29 |
| 22 | A590910 | Пружинная шайба | 29 |
| 24 | 4387501 | Резиновая втулка | 2 |
| 28 | A590110 | Плоская шайба | 18 |
| 30 | 8081764 | Крышка | 2 |
| 36 | 4454953 | Короб выключатель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
