Конвейер 750X7M (1) — HITACHI HR1200SG

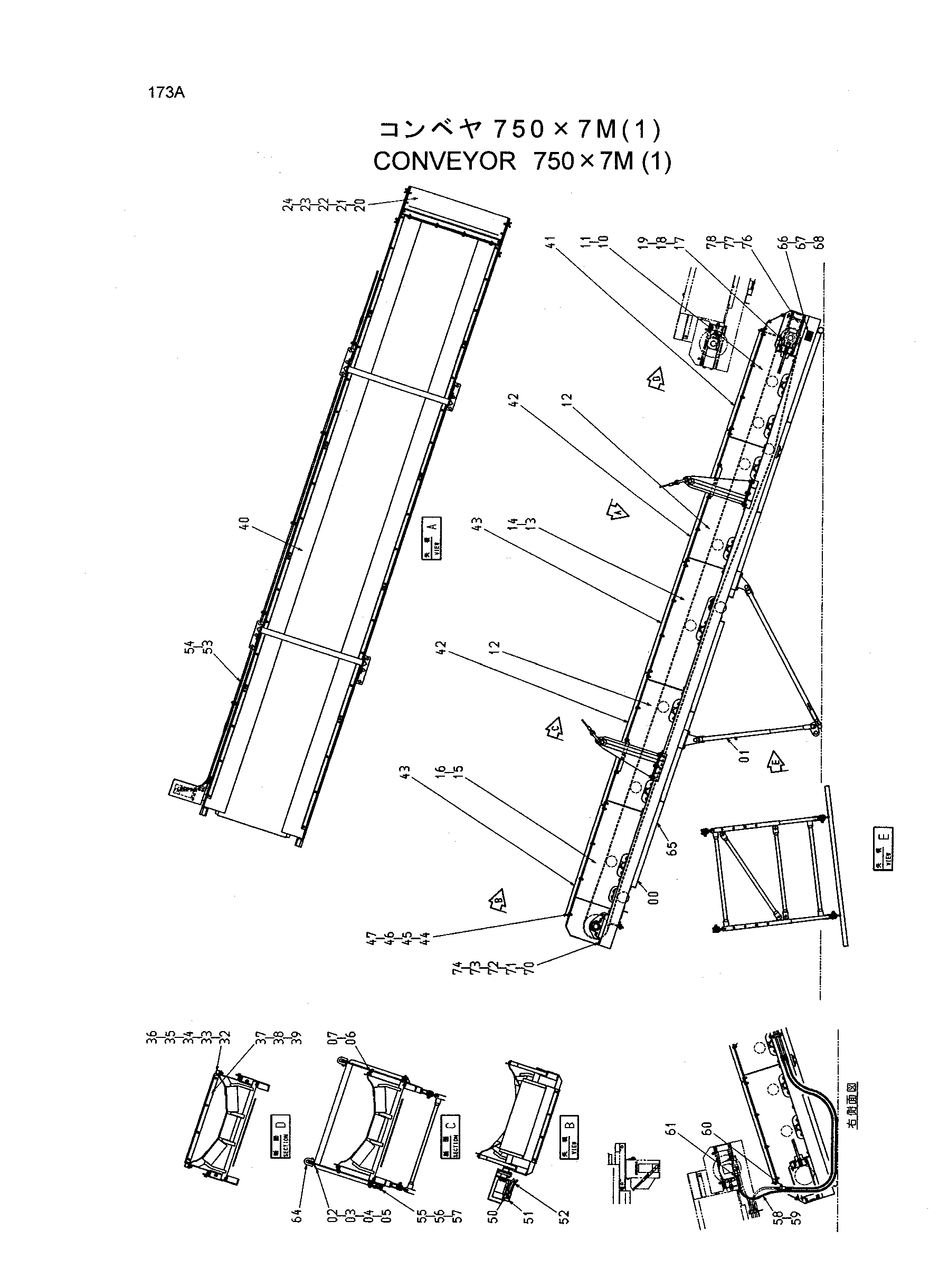

Заводская схема «Конвейер 750X7M (1)» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9185156 | Конвейер 750X7M | 1 |
| 01 | 9185158 | Стойка 750 | 1 |
| 02 | 7037436 | Стойка | 2 |
| 03 | J901645 | Болт | 12 |
| 04 | A590916 | Пружинная шайба | 12 |
| 05 | A590116 | Плоская шайба | 12 |
| 06 | 9753624 | Кронштейн | 4 |
| 07 | J021030 | Болт с шайбой | 8 |
| 10 | 2044518 | Крышка | 1 |
| 11 | 2044519 | Крышка | 1 |
| 12 | 2044520 | Крышка | 4 |
| 13 | 2044521 | Крышка | 1 |
| 14 | 2044522 | Крышка | 1 |
| 15 | 7037503 | Крышка | 1 |
| 16 | 7037504 | Крышка | 1 |
| 17 | J901020 | Болт | 4 |
| 18 | A590910 | Пружинная шайба | 4 |
| 19 | A590110 | Плоская шайба | 4 |
| 20 | 3087663 | Крышка | 1 |
| 21 | J901025 | Болт | 4 |
| 22 | A590110 | Плоская шайба | 8 |
| 23 | A590910 | Пружинная шайба | 4 |
| 24 | J950010 | Гайка | 4 |
| 32 | 8078065 | Угол | 1 |
| 33 | J901025 | Болт | 2 |
| 34 | A590110 | Плоская шайба | 4 |
| 35 | A590910 | Пружинная шайба | 2 |
| 36 | J950010 | Гайка | 2 |
| 37 | 4428125 | Резиновая прокладка | 1 |
| 38 | 4428126 | Пластина | 1 |
| 39 | J021040 | Болт с шайбой | 4 |
| 40 | 3087664 | Резиновая прокладка | 2 |
| 41 | 4428127 | Угол | 2 |
| 42 | 4428128 | Угол | 4 |
| 43 | 4428129 | Угол | 4 |
| 44 | J901035 | Болт | 44 |
| 45 | A590110 | Плоская шайба | 88 |
| 46 | A590910 | Пружинная шайба | 44 |
| 47 | J950010 | Гайка | 44 |
| 50 | 4200471 | Угловой штуцер | 1 |
| 50A | 4506418 | Уплотнительное кольцо | 1 |
| 51 | 4277651 | Угловой штуцер | 1 |
| 51A | 4506418 | Уплотнительное кольцо | 1 |
| 52 | 4263041 | Шланг | 2 |
| 53 | 4200466 | Адаптер | 4 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 9745168 | Трубка | 2 |
| 55 | 4349111 | Хомут | 10 |
| 56 | 4344284 | Втулка | 10 |
| 57 | J010850 | Болт с шайбой | 10 |
| 58 | 4305243 | Шланг | 2 |
| 59 | 4215650 | Адаптер | 2 |
| 60 | 4022907 | Самоуплотняющееся соединение | 1 |
| 60A | 4072595 | Колпачок | 1 |
| 61 | 4022908 | Самоуплотняющееся соединение | 1 |
| 61A | 4072596 | Колпачок | 1 |
| 64 | 9158458 | Инструмент конвейер | 1 |
| 65 | 4381077 | Паинтинг | 1 |
| 66 | 3077559 | Информационная табличка | 1 |
| 67 | M492564 | Приводной винт | 4 |
| 68 | 4390999 | Прокедуре | 1 |
| 70 | J901030 | Болт | 32 |
| 71 | A590910 | Пружинная шайба | 32 |
| 72 | A590110 | Плоская шайба | 32 |
| 73 | J21683 | Шайба уклон | 32 |
| 74 | J950010 | Гайка | 32 |
| 76 | 4437260 | Крышка | 2 |
| 77 | M361025 | Болт винг | 4 |
| 78 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
