Крышка (7) — HITACHI HR1200SG

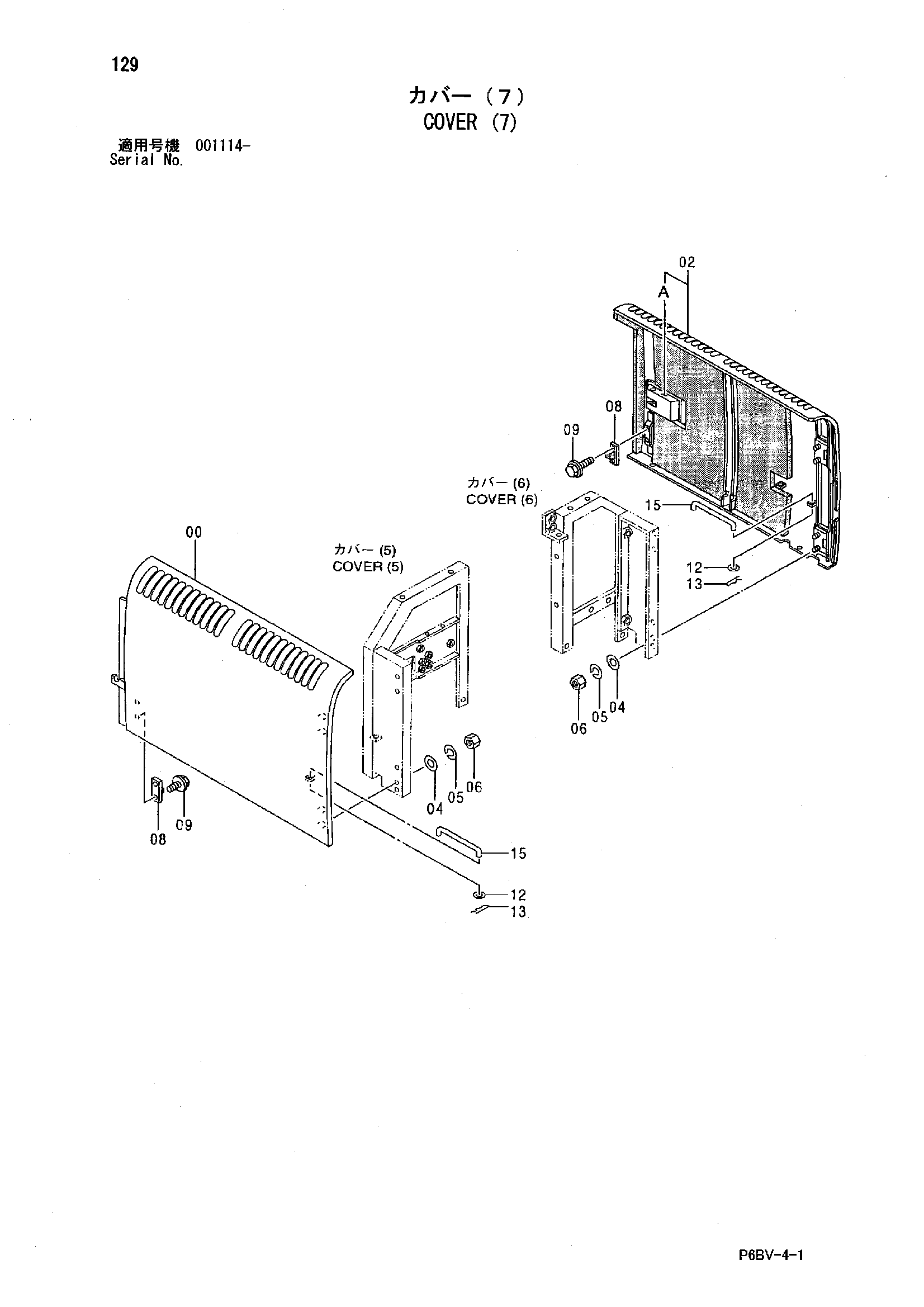

Заводская схема «Крышка (7)» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004714 | Дверь | 1 |
| 02 | 5004715 | Дверь | 1 |
| 02A | 4361763 замена: 4361637 | Дверь блокировка | 1 |
| 02A | 4361637 | Дверь блокировка | 1 |
| 04 | A590110 | Плоская шайба | 8 |
| 05 | A590910 | Пружинная шайба | 8 |
| 06 | J950010 | Гайка | 8 |
| 08 | 4175254 | Ограничитель | 2 |
| 09 | J260614 | Болт с шайбой | 4 |
| 09A | J900614 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 12 | A590108 | Плоская шайба | 2 |
| 13 | 4022697 | Стопорный палец | 2 |
| 15 | 4385171 | Стойка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
