Поручень — HITACHI HR1200SG

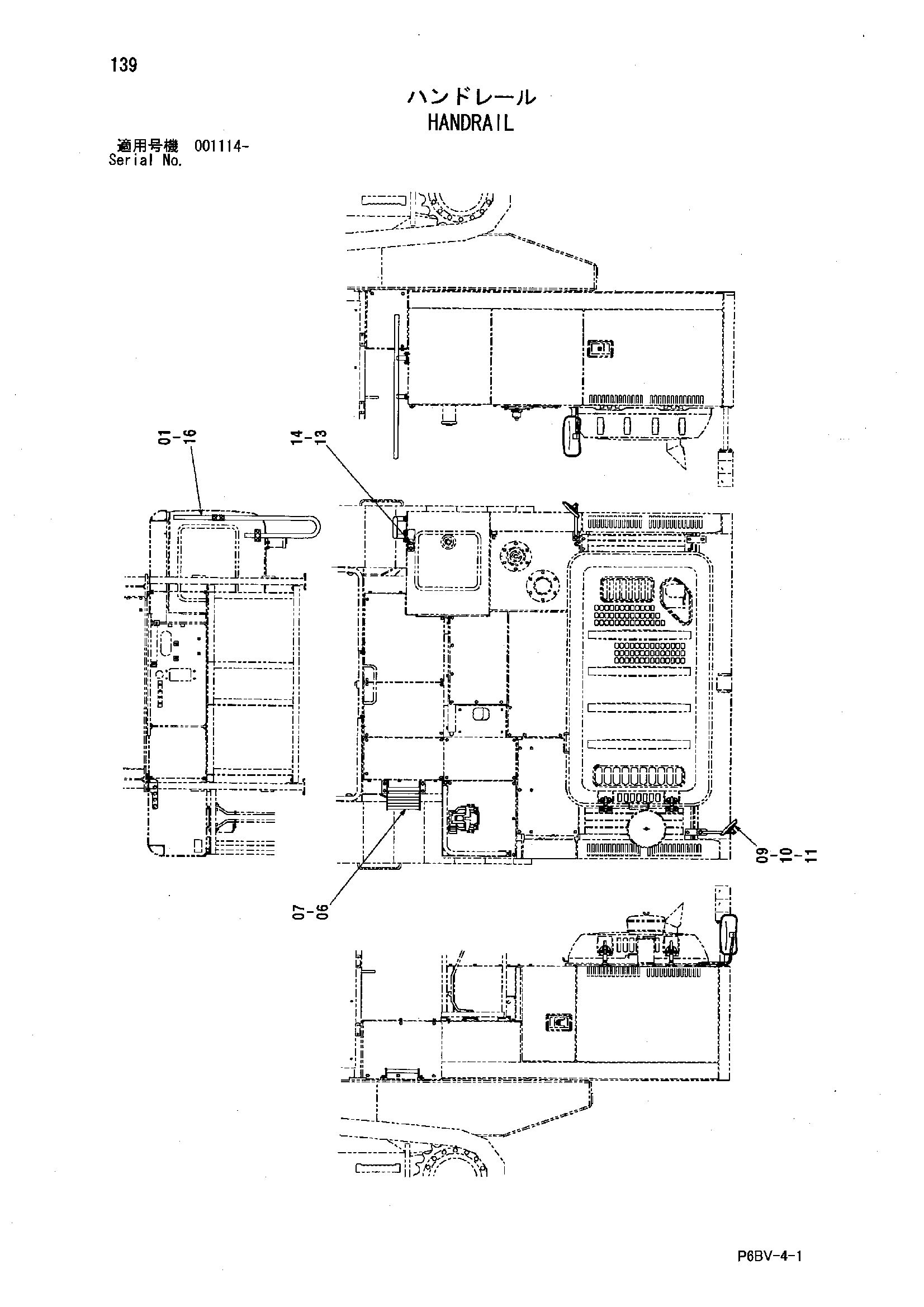

Заводская схема «Поручень» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271225 | Болт с шайбой | 4 |
| 01A | J901225 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 06 | 8074543 | Ступень | 1 |
| 07 | J271025 | Болт с шайбой | 4 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4165676 | Зеркало | 2 |
| 10 | 8062377 | Стойка | 2 |
| 11 | J281040 | Болт с шайбой | 2 |
| 11A | J901040 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 13 | J901216 | Болт | 2 |
| 14 | A590112 | Плоская шайба | 2 |
| 16 | 8083095 | Поручень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
