Магнетик сепаратор блок — HITACHI HR1200SG

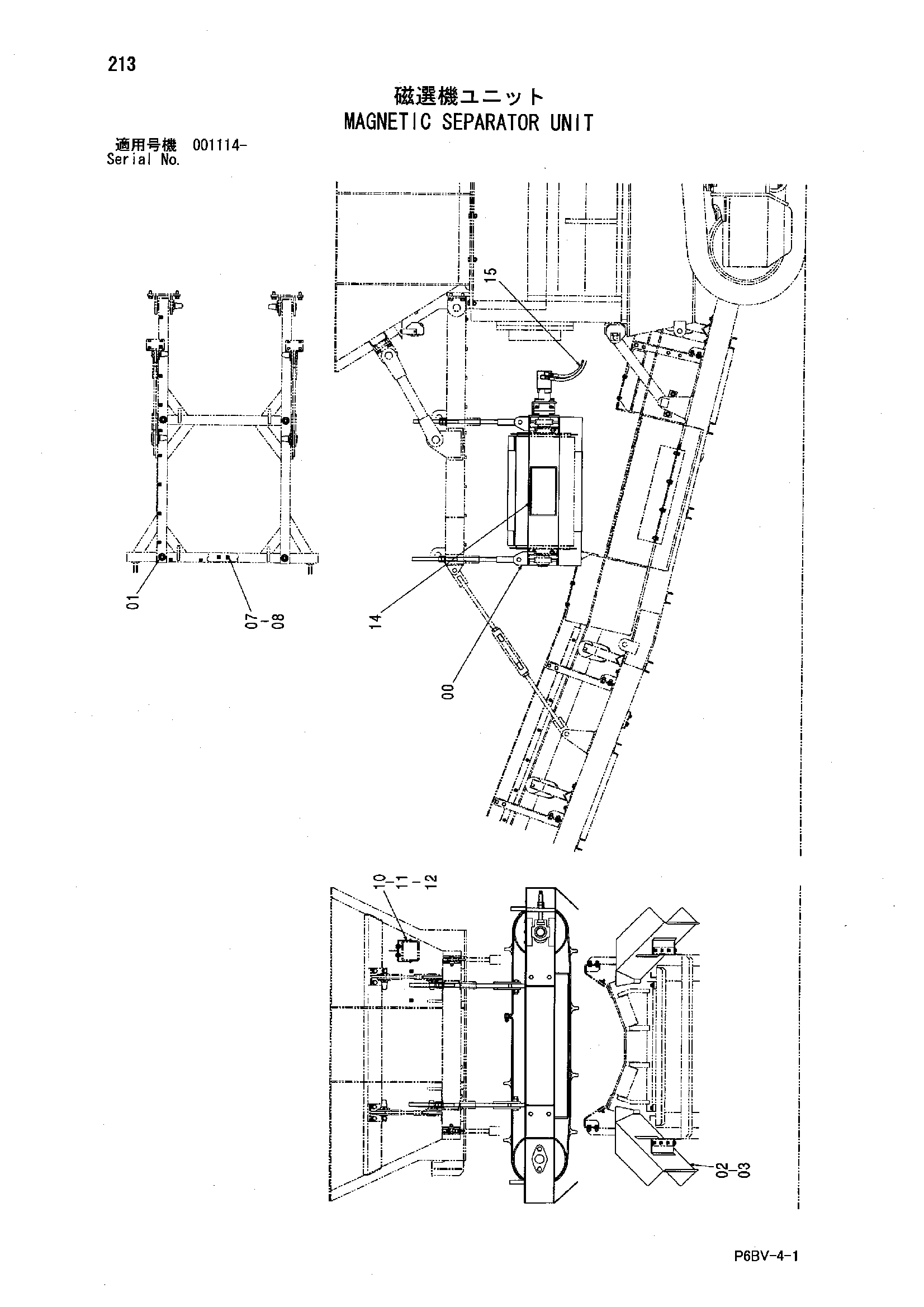

Заводская схема «Магнетик сепаратор блок» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4405353 | Конвейер магнит | 1 |
| 01 | J222024 | Шайба | 4 |
| 02 | 6020403 | Кхуте | 2 |
| 03 | J271230 | Болт с шайбой | 8 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 07 | J271035 | Болт с шайбой | 2 |
| 07A | J901035 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J21683 | Шайба уклон | 2 |
| 10 | 4190261 | Зажим | 11 |
| 11 | J901016 | Болт | 11 |
| 12 | A590910 | Пружинная шайба | 11 |
| 14 | 3087353 | Предупреждающая табличка | 2 |
| 15 | 9206786 | Трубопроводы магнетик сепаратор |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
