Пилотные гидролинии (1) — HITACHI HR1200SG

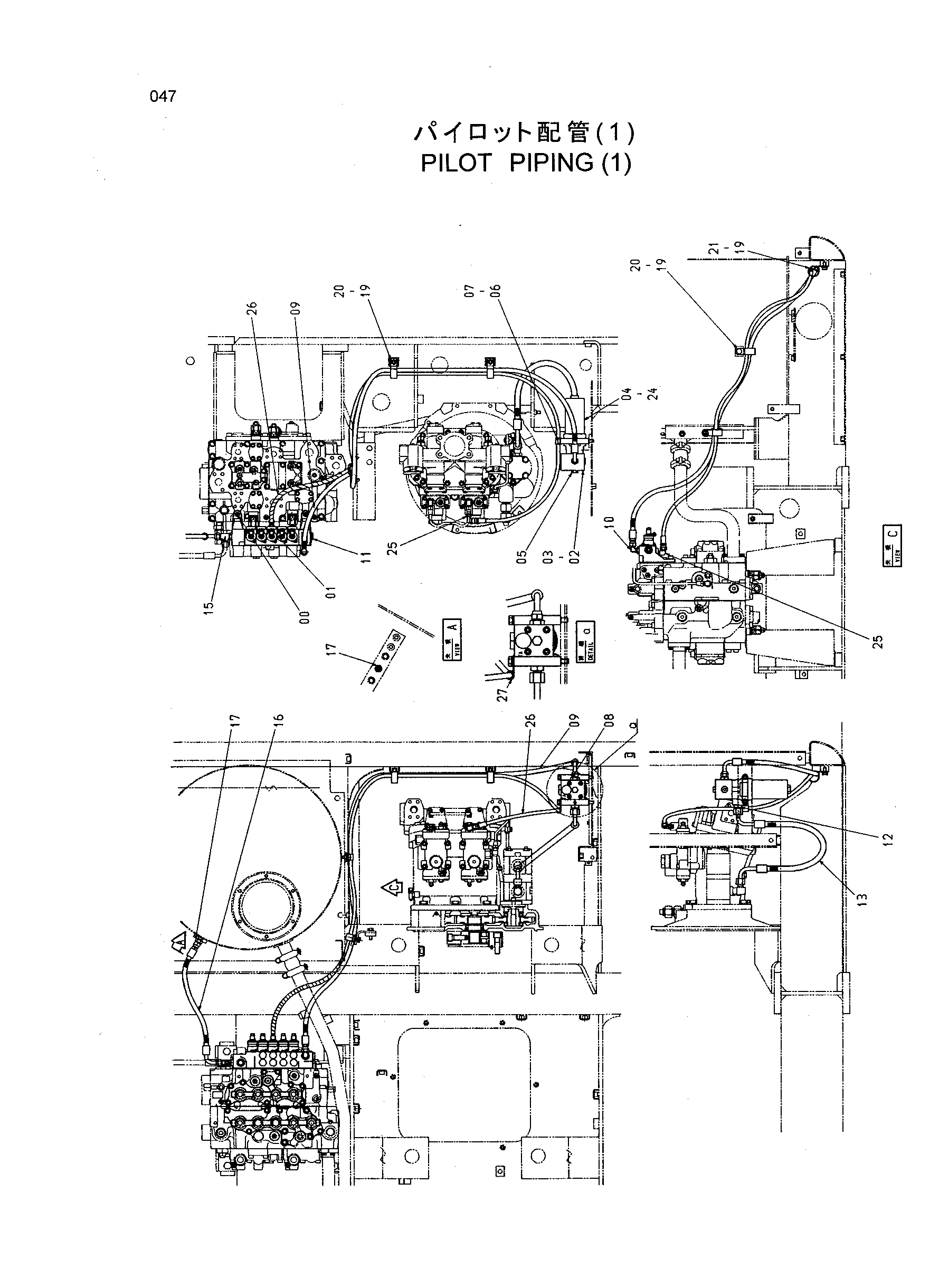

Заводская схема «Пилотные гидролинии (1)» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J781030 | Болт с внутренним шестигранником | 2 |
| 01 | 4330226 | Клапан SOL. | 1 |
| 02 | 4351142 | Предохранительный клапан | 1 |
| 03 | 4506416 | Уплотнительное кольцо | 1 |
| 04 | 4330227 | Масляный фильтр | 1 |
| 04A | 4370435 | Фильтрующий элемент | 1 |
| 04B | 4191301 | Фильтрующий элемент | 1 |
| 04C | A811060 | Уплотнительное кольцо | 1 |
| 05 | A885002 | Пробка | 1 |
| 06 | J901004 | Болт | 2 |
| 07 | A590910 | Пружинная шайба | 2 |
| 08 | A852143 | Адаптер | 1 |
| 09 | 4355422 | Шланг | 1 |
| 10 | A852333 | Угловой штуцер | 1 |
| 11 | A885003 | Пробка | 1 |
| 12 | A852144 | Адаптер | 1 |
| 13 | 4385032 | Шланг | 1 |
| 15 | A852433 | Тройник | 1 |
| 16 | 4355423 | Шланг | 1 |
| 17 | A852133 | Адаптер | 1 |
| 19 | J011020 | Болт с шайбой | 4 |
| 20 | 4193848 | Зажим | 3 |
| 21 | 4193816 | Зажим | 1 |
| 24 | J780865 | Болт с внутренним шестигранником | 4 |
| 25 | A852322 | Угловой штуцер | 2 |
| 26 | 9171098 | Шланг в сборе | 1 |
| 27 | 4190261 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
