Управление короб детали — HITACHI HR1200SG

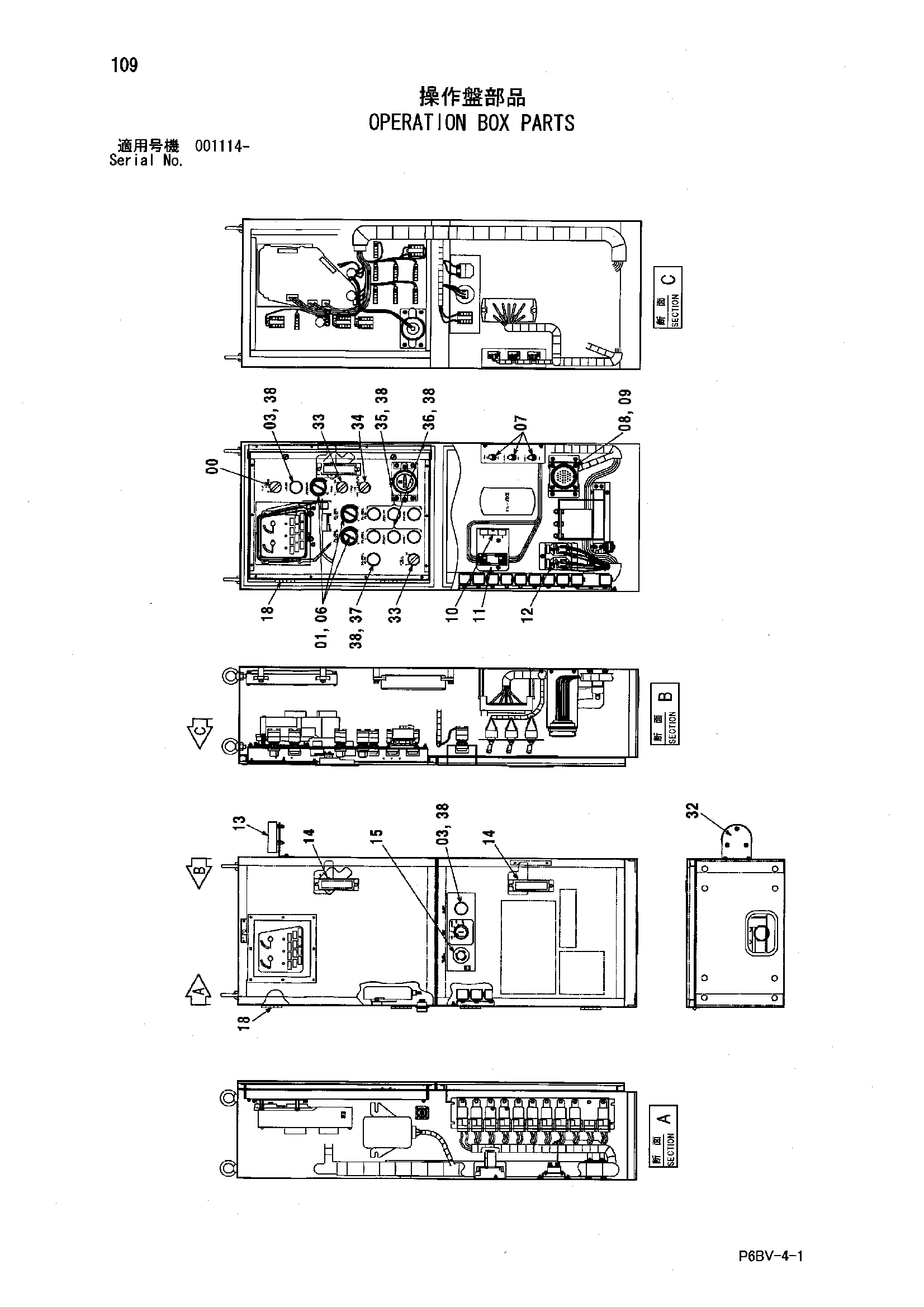

Заводская схема «Управление короб детали» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4614797 | Выключатель | 1 |
| 01 | 4601259 | Ресистор вариабле | 3 |
| 03 | 4601231 | Выключатель пусхбут. | 2 |
| 06 | 4601247 | Ручка | 3 |
| 07 | 4426784 | Выключатель | 3 |
| 08 | 4434222 | Клемма | 1 |
| 09 | 4434223 | Колпачок | 1 |
| 10 | 4425191 | Резистор | 3 |
| 11 | 4434204 | Реле | 1 |
| 12 | 4426787 | Реле | 2 |
| 13 | 4091871 | Уровень | 1 |
| 14 | 4434039 | Рукоятка | 2 |
| 15 | 4627854 | Выключатель | 1 |
| 18 | 4434229 | Петля | 6 |
| 32 | 3070974 | Кронштейн | 1 |
| 33 | 4482198 | Выключатель | 2 |
| 34 | 4482196 | Выключатель | 1 |
| 35 | 4617534 замена: 4601238 | Выключатель пусхбут. | 3 |
| 36 | 4617553 замена: 4601239 | Выключатель пусхбут. | 3 |
| 37 | 4601240 | Выключатель пусхбут. | 1 |
| 38 | 4601241 | Крышка резиновый | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
