Воздушный фильтр — HITACHI HR1200SG

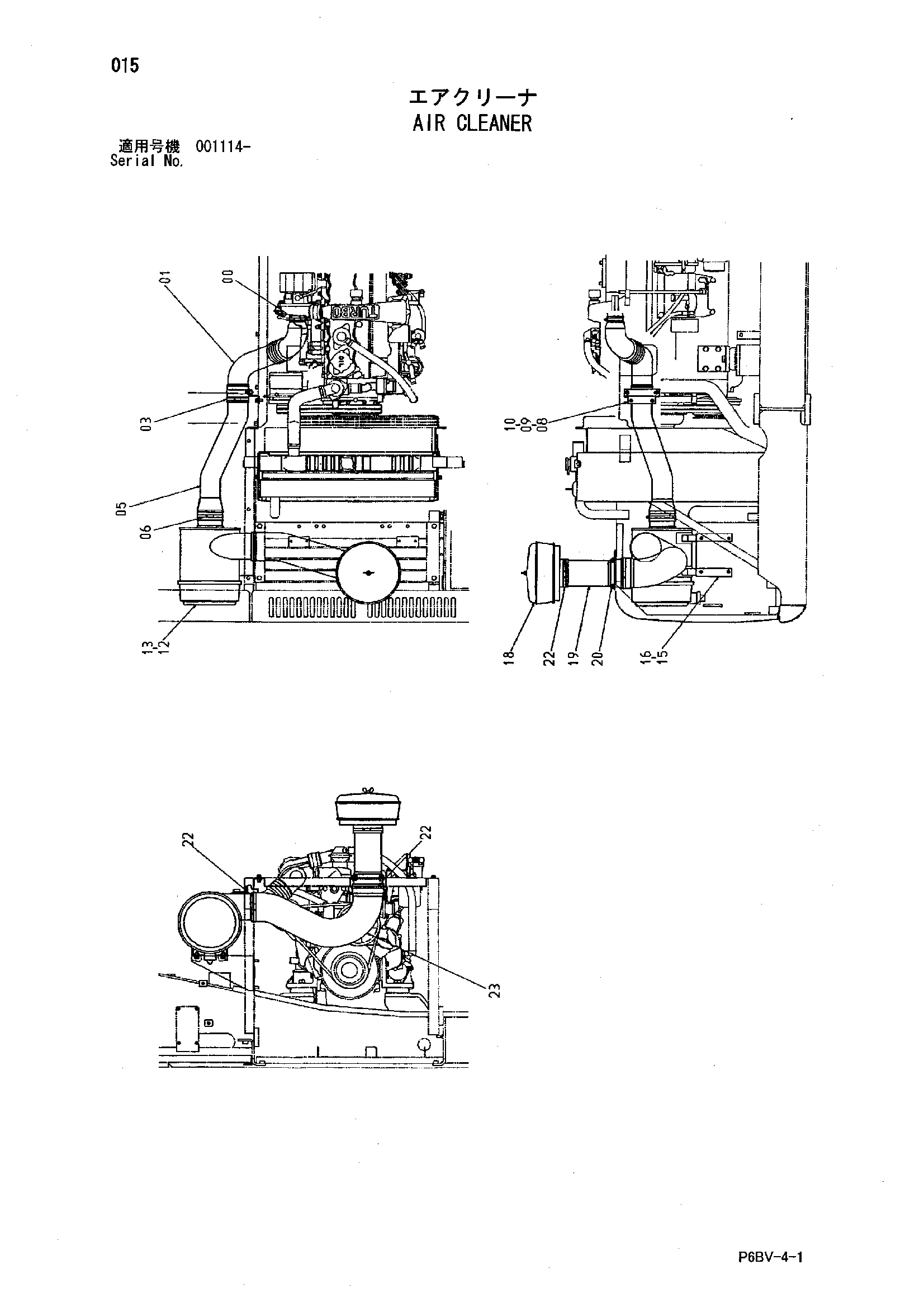

Заводская схема «Воздушный фильтр» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4263764 | Хомут шланга | 1 |
| 01 | 4354193 | Воздуховод воздушный | 1 |
| 03 | 4507397 | Хомут шланга | 1 |
| 05 | 4354192 | Воздуховод воздушный | 1 |
| 06 | 4512716 | Хомут шланга | 1 |
| 08 | 4353933 | Хомут | 1 |
| 09 | 9743549 | Кронштейн | 1 |
| 10 | J271025 | Болт с шайбой | 4 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4394080 | Фильтр воздушный | 1 |
| 13 | J271025 | Болт с шайбой | 4 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 3055624 | Кронштейн | 1 |
| 16 | J271030 | Болт с шайбой | 4 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4090405 | Фильтр PRE | 1 |
| 18A | 4142154 | Корпус | 1 |
| 18B | 4644831 | Крышка | 1 |
| 18C | 4644830 | Втулка-в сборе | 1 |
| 19 | 4395134 | Переходник | 1 |
| 20 | J271025 | Болт с шайбой | 4 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4245194 | Хомут шланга | 3 |
| 23 | 3081073 | Воздуховод воздушный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
