Магнетик сепаратор — HITACHI HR1200SG

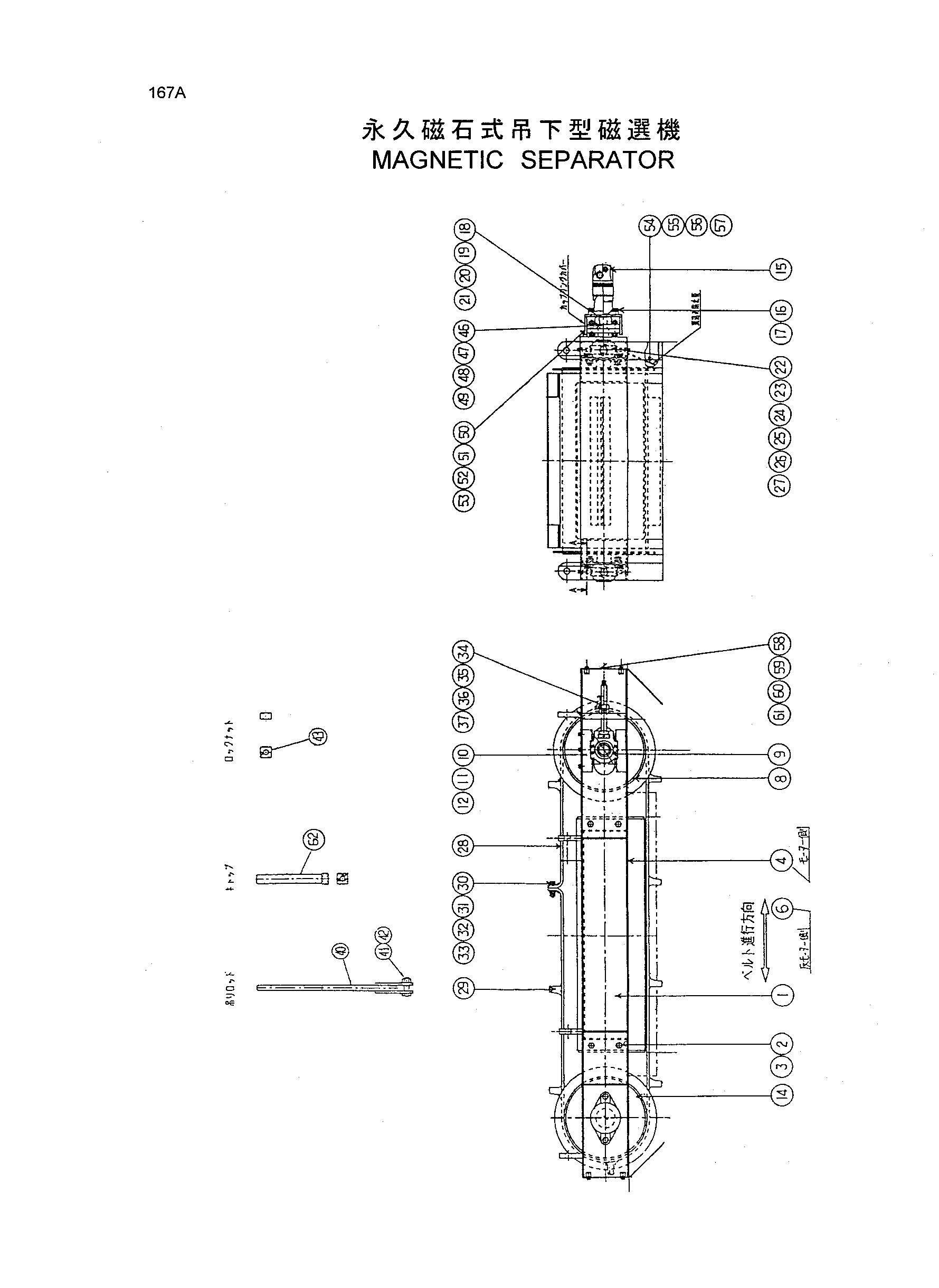

Заводская схема «Магнетик сепаратор» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	HA751004	Магнит корпус	1
02	HA751011	Болт	8
03	HA751021	Шайба	8
04	HA751031	Рама	1
06	HA751041	Рама	1
08	HA751091	Шкив	1
09	HA751101	Подшипник	2
10	HA751111	Направляющая	2
11	HA751121	Болт	6
12	HA751131	Шайба	6
14	HA751142	Шкив	1
15	4383503	Гидромотор	1
16	HA751161	Болт	4
17	HA751171	Шайба	4
18	HA751191	Гидромотор кронштейн	1
19	HA751201	Болт	1
20	HA751211	Шайба	1
21	HA751241	Втулка	1
22	HA751251	Проставка	1
23	HA751291	Подшипник	1
24	HA751301	Подшипник	1
25	HA751311	Болт	4
26	HA751321	Шайба	4
27	HA751331	Шайба	4
28	HA751401	Ремень	1
29	HA751402		9
30	HA751411	Штанга	2
31	HA751421	Болт	6
32	HA751431	Гайка	12
33	HA751432	Шайба	6
34	HA751441	Болт	2
35	HA751451	Гайка	2
36	HA751461	Палец	2
37	HA751471	Гайка	2
40	HA751502	Шток	2
41	HA751510	Болт	4
42	HA751520	Гайка	4
43	HA751530	Гайка	4
45	HA751550	Палец	4
46	HA751600	Муфта	1
47	HA751610	Болт	6
48	HA751620	Гайка	6
49	HA751630	Шайба	6
50	HA751670	Муфта крышка	1
51	HA751680	Болт	4
52	HA751690	Шайба	4
53	HA751700	Шайба	4
54	HA751750	Пластина	1
55	HA751760	Болт	5
56	HA751770	Шайба	5
57	HA751780	Шайба	5
58	HA751800	Крышка	2
59	HA751810	Болт	8
60	HA751820	Шайба	8
61	HA751830	Бобышка	8
62	HA751560		4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
