Ступень — HITACHI HR1200SG

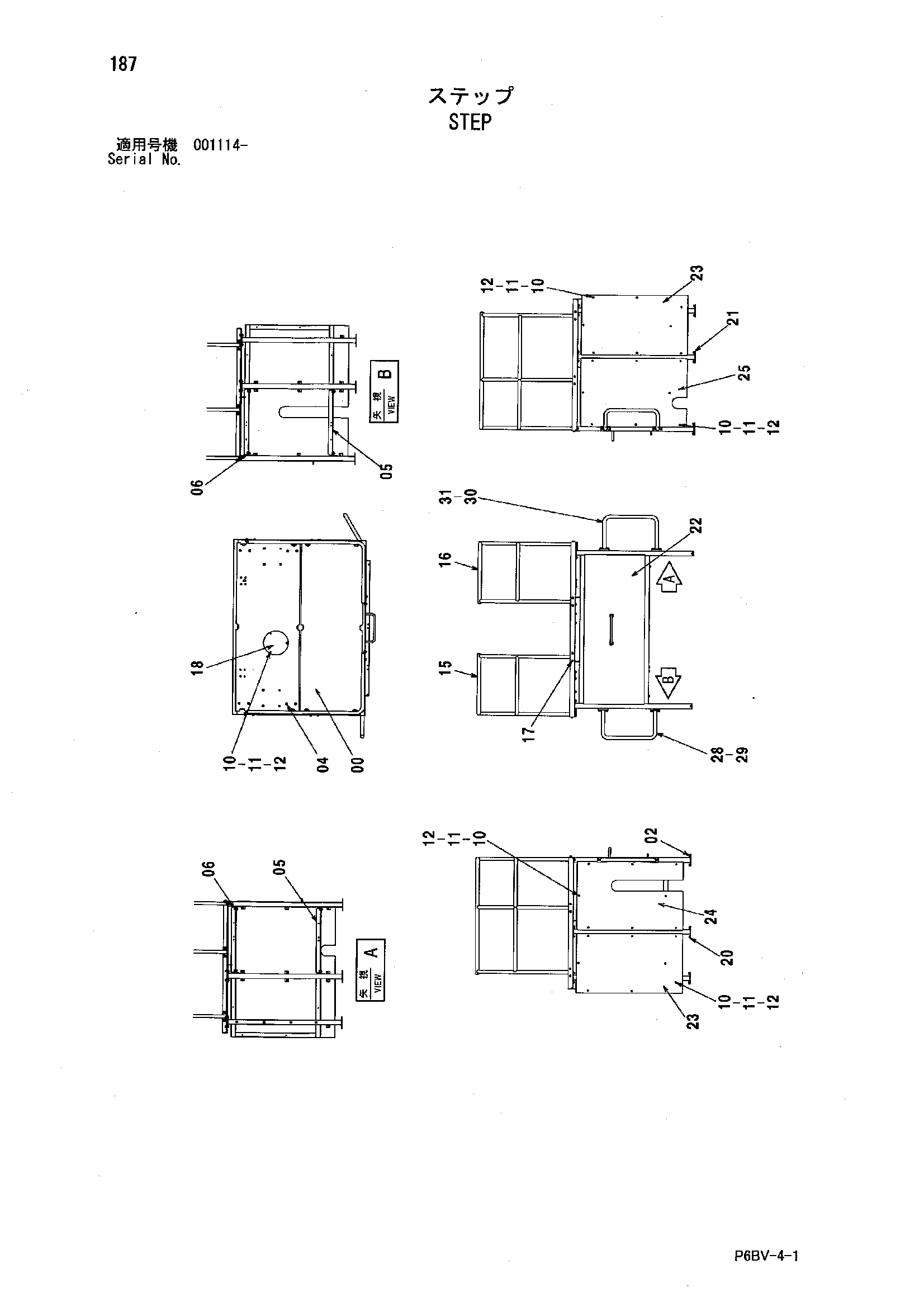

Заводская схема «Ступень» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6018738 | Ступень | 1 |
| 02 | J271025 | Болт с шайбой | 12 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | J271030 | Болт с шайбой | 12 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4428581 | Кронштейн | 4 |
| 06 | J271025 | Болт с шайбой | 8 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 10 | A590108 | Плоская шайба | 35 |
| 11 | A590908 | Пружинная шайба | 35 |
| 12 | J900812 | Болт | 35 |
| 15 | 7037495 | Поручень | 1 |
| 16 | 7037496 | Поручень | 1 |
| 17 | J271025 | Болт с шайбой | 12 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4428076 | Крышка | 1 |
| 20 | 7039831 | Стойка | 1 |
| 21 | 7039832 | Стойка | 1 |
| 22 | 6019866 | Стойка | 1 |
| 23 | 4449029 | Крышка | 2 |
| 24 | 4449030 | Крышка | 1 |
| 25 | 4449031 | Крышка | 1 |
| 28 | J271220 | Болт с шайбой | 4 |
| 28A | J901220 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | 8083096 | Поручень | 1 |
| 30 | 8083097 | Поручень | 1 |
| 31 | J271220 | Болт с шайбой | 4 |
| 31A | J901220 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
