Магнетик сепаратор блок — HITACHI HR1200SG

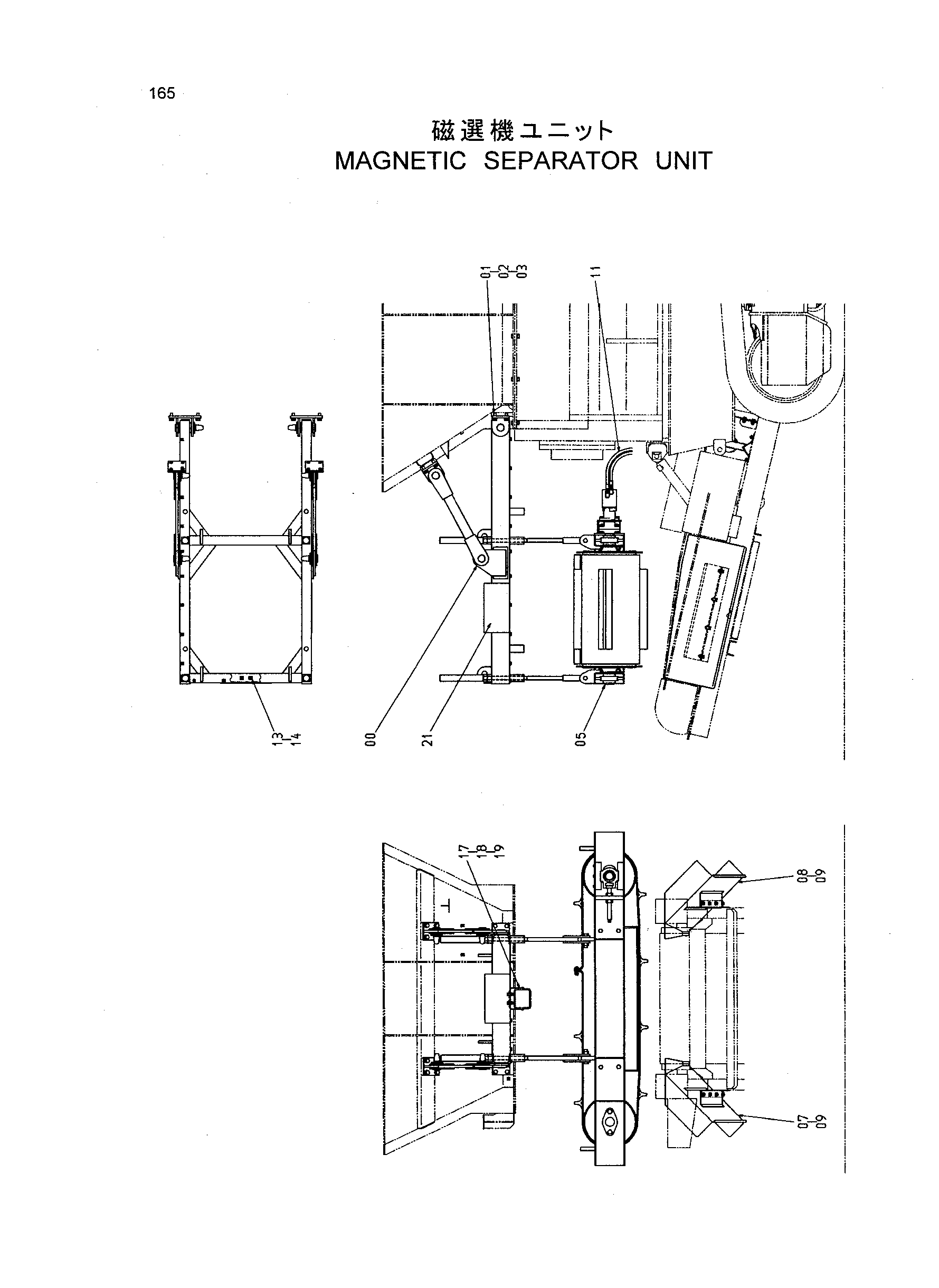

Заводская схема «Магнетик сепаратор блок» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9172686 | Магнетик сепаратор | 1 |
| 01 | J901640 | Болт | 16 |
| 02 | A590916 | Пружинная шайба | 16 |
| 03 | A590116 | Плоская шайба | 16 |
| 05 | 4405353 | Конвейер магнит | 1 |
| 07 | 6017651 | Кхуте | 1 |
| 08 | 6017652 | Кхуте | 1 |
| 09 | J021230 | Болт с шайбой | 8 |
| 11 | 9173288 | Магнетик сепаратор трубопроводы | 1 |
| 13 | J011035 | Болт с шайбой | 2 |
| 14 | J21683 | Шайба уклон | 2 |
| 17 | J901014 | Болт | 11 |
| 18 | A590910 | Пружинная шайба | 11 |
| 19 | 4190261 | Зажим | 11 |
| 21 | 3087353 | Предупреждающая табличка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
