Воздушный фильтр — HITACHI HR1200S-5

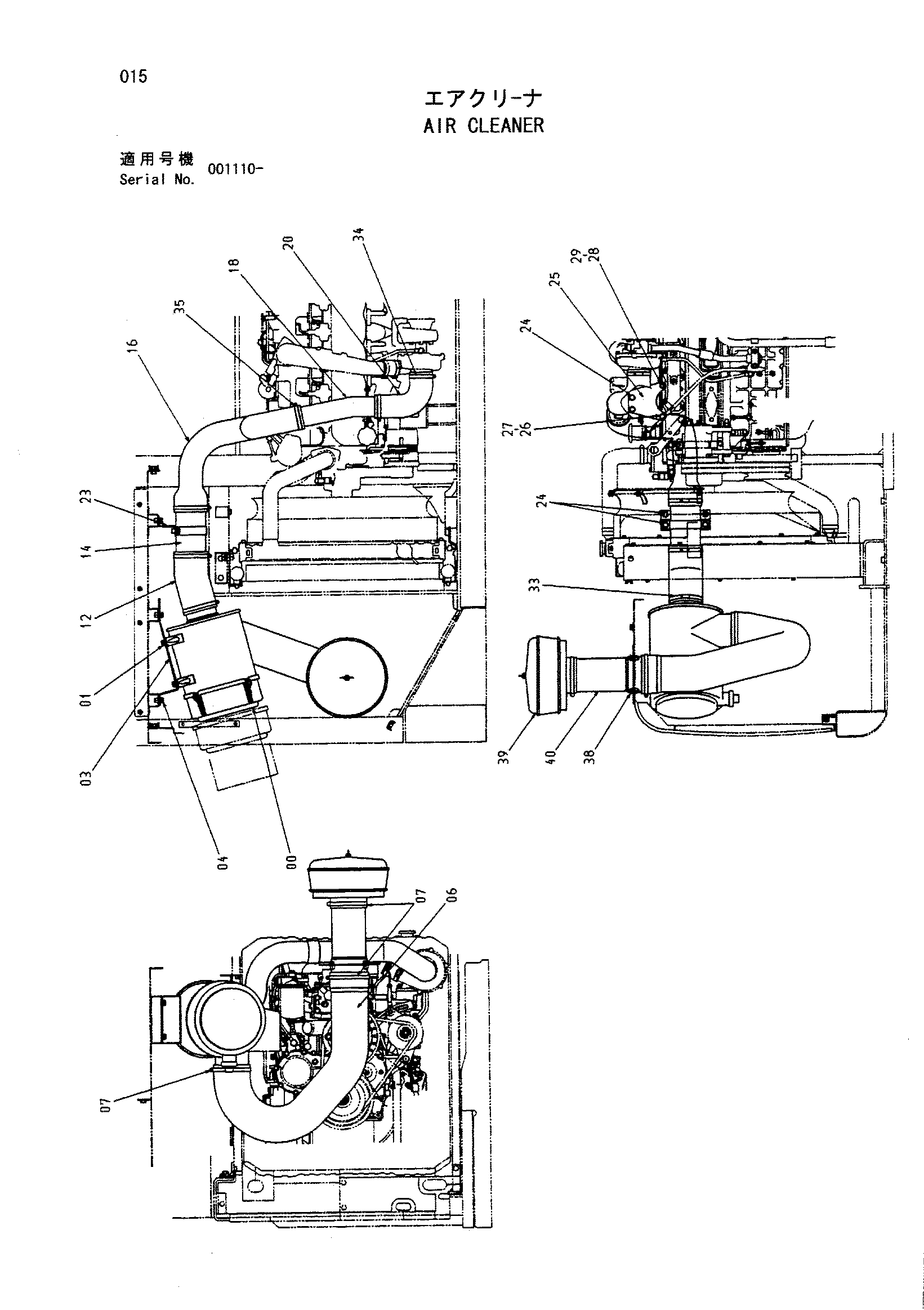

Заводская схема «Воздушный фильтр» для HITACHI HR1200S-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4273523 | Фильтр воздушный | 1 |
| 00A | 4292643 | Корпус | 1 |
| 00B | 4286128 | Элемент | 1 |
| 00C | 4286129 | Крышка | 1 |
| 00D | 4152863 | Клапан | 1 |
| 00E | 4224238 | Индикатор | 1 |
| 01 | J021025 | Болт с шайбой | 4 |
| 03 | 3079621 | Кронштейн | 1 |
| 04 | J021025 | Болт с шайбой | 4 |
| 06 | 3087898 | Воздуховод воздушный | 1 |
| 07 | 4245194 | Хомут шланга | 3 |
| 12 | 4388184 | Воздушный шланг | 1 |
| 14 | 8069125 | Трубка воздушный | 1 |
| 16 | 3079624 | Воздушный шланг | 1 |
| 18 | 8069500 | Трубка воздушный | 1 |
| 20 | 4389139 | Воздушный шланг | 1 |
| 23 | 8069502 | Кронштейн | 1 |
| 24 | J021030 | Болт с шайбой | 6 |
| 25 | 9742714 | Кронштейн | 1 |
| 26 | A590110 | Плоская шайба | 1 |
| 27 | M171022 | Болт с шайбой | 1 |
| 28 | J900816 | Болт | 1 |
| 29 | A590908 | Пружинная шайба | 1 |
| 33 | 4512716 | Хомут шланга | 3 |
| 34 | 4507512 | Хомут шланга | 2 |
| 35 | 4503469 | Хомут шланга | 1 |
| 38 | J021030 | Болт с шайбой | 4 |
| 39 | 4090405 | Фильтр PRE | 1 |
| 40 | 8086102 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200S-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
