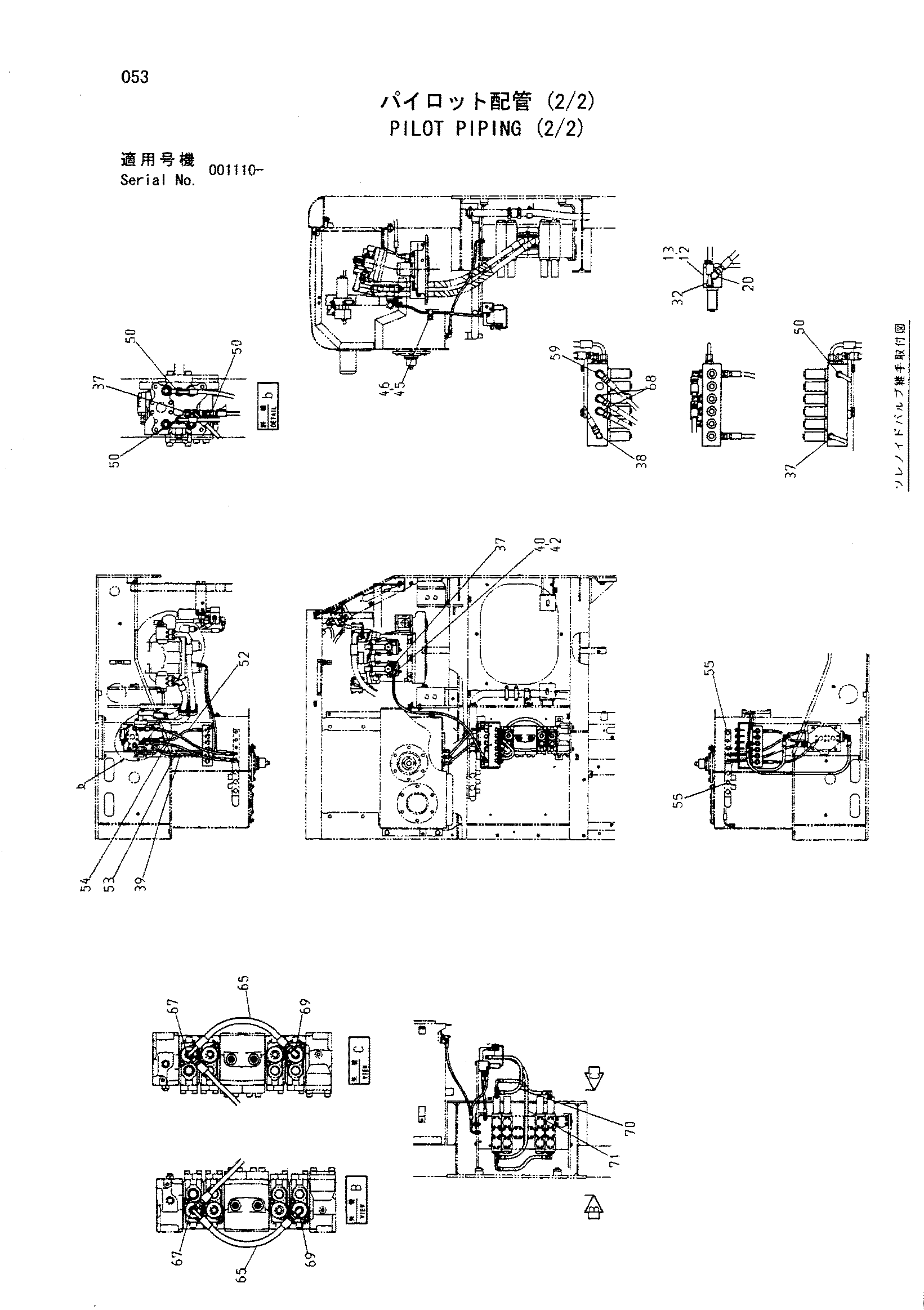

Пилотные гидролинии (2/2) — HITACHI HR1200S-5
Заводская схема «Пилотные гидролинии (2/2)» для HITACHI HR1200S-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 4459893 | Электромагнитный клапан | 1 |
| 13 | J021030 | Болт с шайбой | 2 |
| 20 | A852333 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A852133 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852122 | Адаптер | 3 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | A852322 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4431715 | Шланг | 1 |
| 40 | 4431723 | Шланг | 1 |
| 42 | 4133527 | Защитный кожух | 1 |
| 45 | 4190292 | Зажим | 1 |
| 46 | J021020 | Болт с шайбой | 1 |
| 50 | A852122 | Адаптер | 4 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4431727 | Шланг | 1 |
| 53 | 4431725 | Шланг | 1 |
| 54 | 4431726 | Шланг | 1 |
| 55 | A885003 | Пробка | 2 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | A852322 | Угловой штуцер | 1 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 4282193 | Шланг | 2 |
| 67 | A852433 | Тройник | 2 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | A852323 | Угловой штуцер | 2 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
| 69 | A852333 | Угловой штуцер | 2 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4431734 | Шланг | 1 |
| 71 | 4431735 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200S-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
