Информационная табличка — HITACHI HR1200S-5

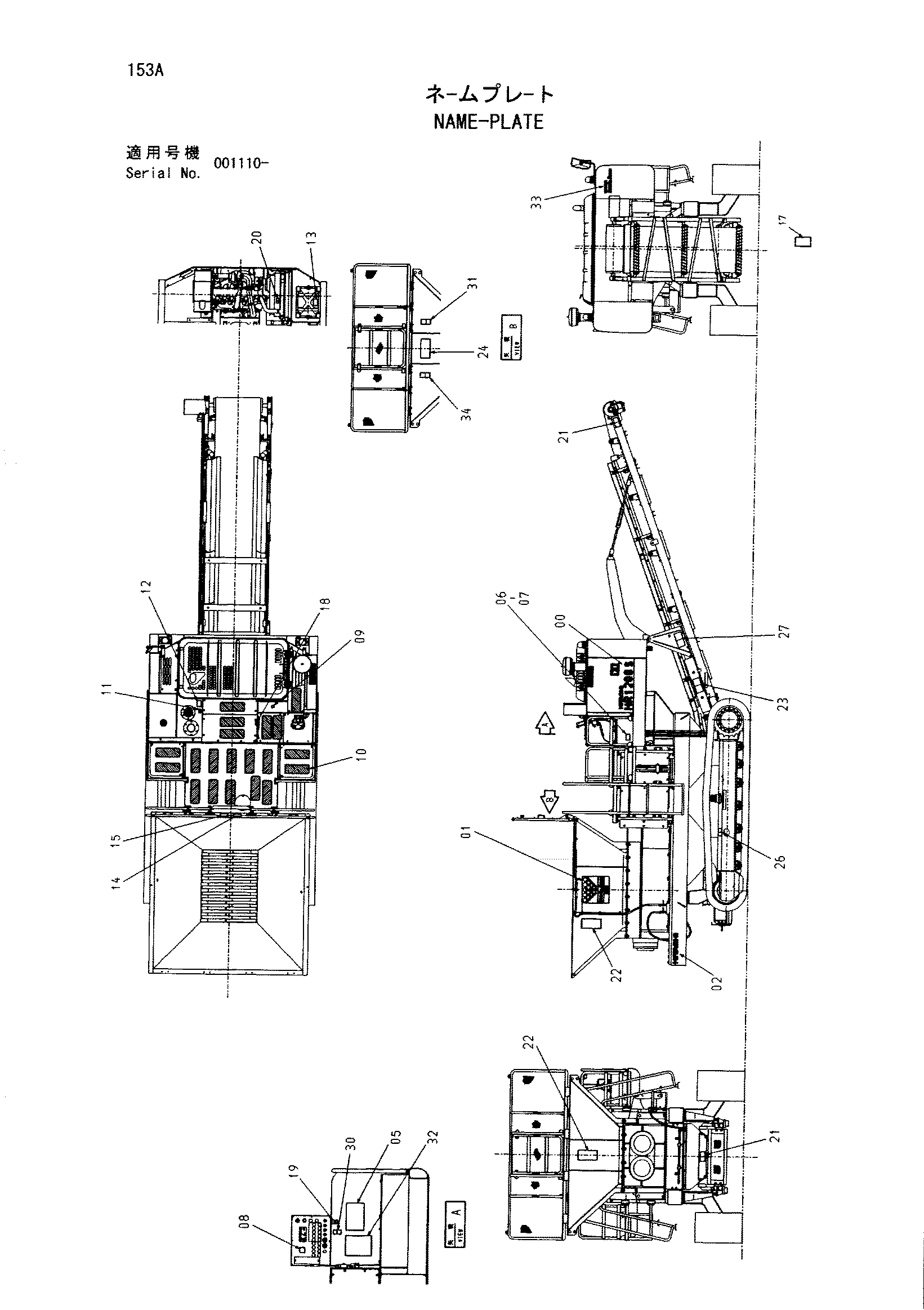

Заводская схема «Информационная табличка» для HITACHI HR1200S-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3084695 | Информационная табличка | 2 |
| 01 | 2038301 | Информационная табличка | 2 |
| 02 | 3080814 | Информационная табличка | 2 |
| 05 | 2047404 | Информационная табличка | 1 |
| 07 | M492564 | Приводной винт | 4 |
| 08 | 4383873 | Информационная табличка | 1 |
| 09 | 4289545 | Информационная табличка | 1 |
| 10 | 4073519 | Лента | 20 |
| 11 | 4288181 | Информационная табличка | 1 |
| 12 | 3075806 | Информационная табличка | 1 |
| 13 | 4369152 | Информационная табличка | 1 |
| 14 | 4433791 | Информационная табличка | 1 |
| 15 | 4400679 | Информационная табличка | 1 |
| 17 | 4380171 | Информационная табличка | 1 |
| 18 | 4384883 | Информационная табличка | 1 |
| 19 | 4383890 | Информационная табличка | 1 |
| 20 | 3085421 | Предупреждающая табличка | 1 |
| 21 | 3088321 | Предупреждающая табличка | 3 |
| 22 | 3087388 | Предупреждающая табличка | 3 |
| 23 | 3088322 | Предупреждающая табличка | 2 |
| 24 | 2045587 | Информационная табличка | 1 |
| 26 | 3085574 | Предупреждающая табличка | 2 |
| 27 | 3088324 | Предупреждающая табличка | 2 |
| 30 | 4418420 | Предупреждающая табличка | 1 |
| 31 | 3087381 | Предупреждающая табличка | 1 |
| 32 | 2047382 | Информационная табличка | 1 |
| 33 | 3091008 | Информационная табличка | 1 |
| 34 | 3085756 | Предупреждающая табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200S-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
