Пол — HITACHI HR1200S-5

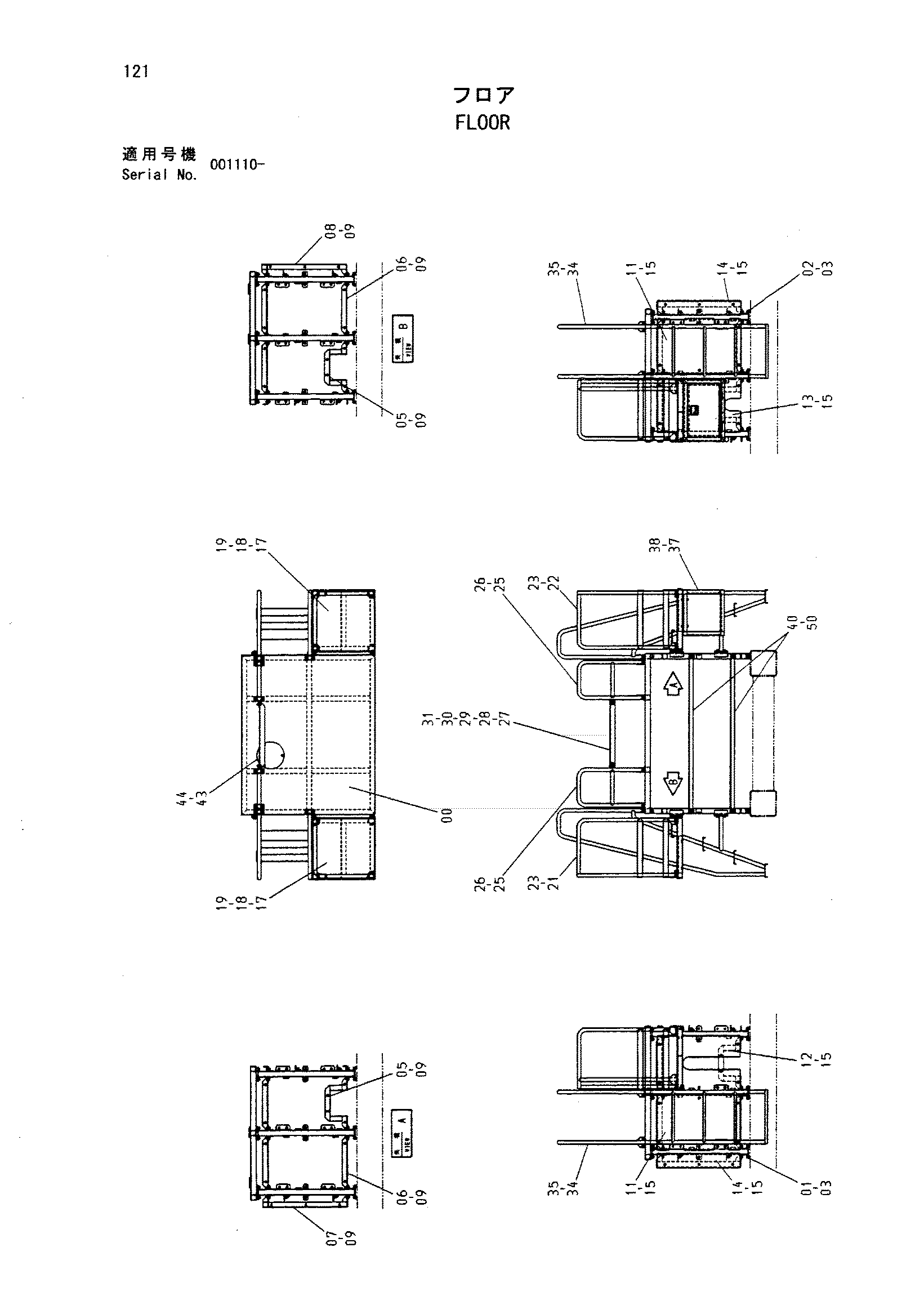

Заводская схема «Пол» для HITACHI HR1200S-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020359 | Пол | 1 |
| 01 | 7040977 | Стойка | 3 |
| 02 | 7040978 | Стойка | 3 |
| 03 | J021025 | Болт с шайбой | 24 |
| 05 | 8085378 | Кронштейн | 2 |
| 06 | 9757344 | Кронштейн | 6 |
| 07 | 8085376 | Кронштейн | 1 |
| 08 | 8085377 | Кронштейн | 1 |
| 09 | J021030 | Болт с шайбой | 20 |
| 11 | 4460506 | Крышка | 2 |
| 12 | 4460507 | Крышка | 1 |
| 13 | 4460509 | Крышка | 1 |
| 14 | 4460508 | Крышка | 2 |
| 15 | J021025 | Болт с шайбой | 36 |
| 17 | 7040979 | Пол | 2 |
| 18 | J021035 | Болт с шайбой | 4 |
| 19 | J021030 | Болт с шайбой | 4 |
| 21 | 7040980 | Поручень | 1 |
| 22 | 7040981 | Поручень | 1 |
| 23 | J021030 | Болт с шайбой | 12 |
| 25 | 8085379 | Поручень | 2 |
| 26 | J021025 | Болт с шайбой | 8 |
| 27 | 4460510 | Угол | 1 |
| 28 | J901030 | Болт | 2 |
| 29 | A590110 | Плоская шайба | 4 |
| 30 | A590910 | Пружинная шайба | 2 |
| 31 | J950010 | Гайка | 2 |
| 34 | 7040982 | Ступень | 2 |
| 35 | J021025 | Болт с шайбой | 16 |
| 37 | 6020361 | Короб | 1 |
| 38 | J021060 | Болт с шайбой | 4 |
| 40 | 4460511 | Угол | 4 |
| 43 | 4460563 | Крышка | 1 |
| 44 | J021020 | Болт с шайбой | 3 |
| 50 | J021025 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200S-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
