Направляющее колесо — HITACHI HR1200S-5

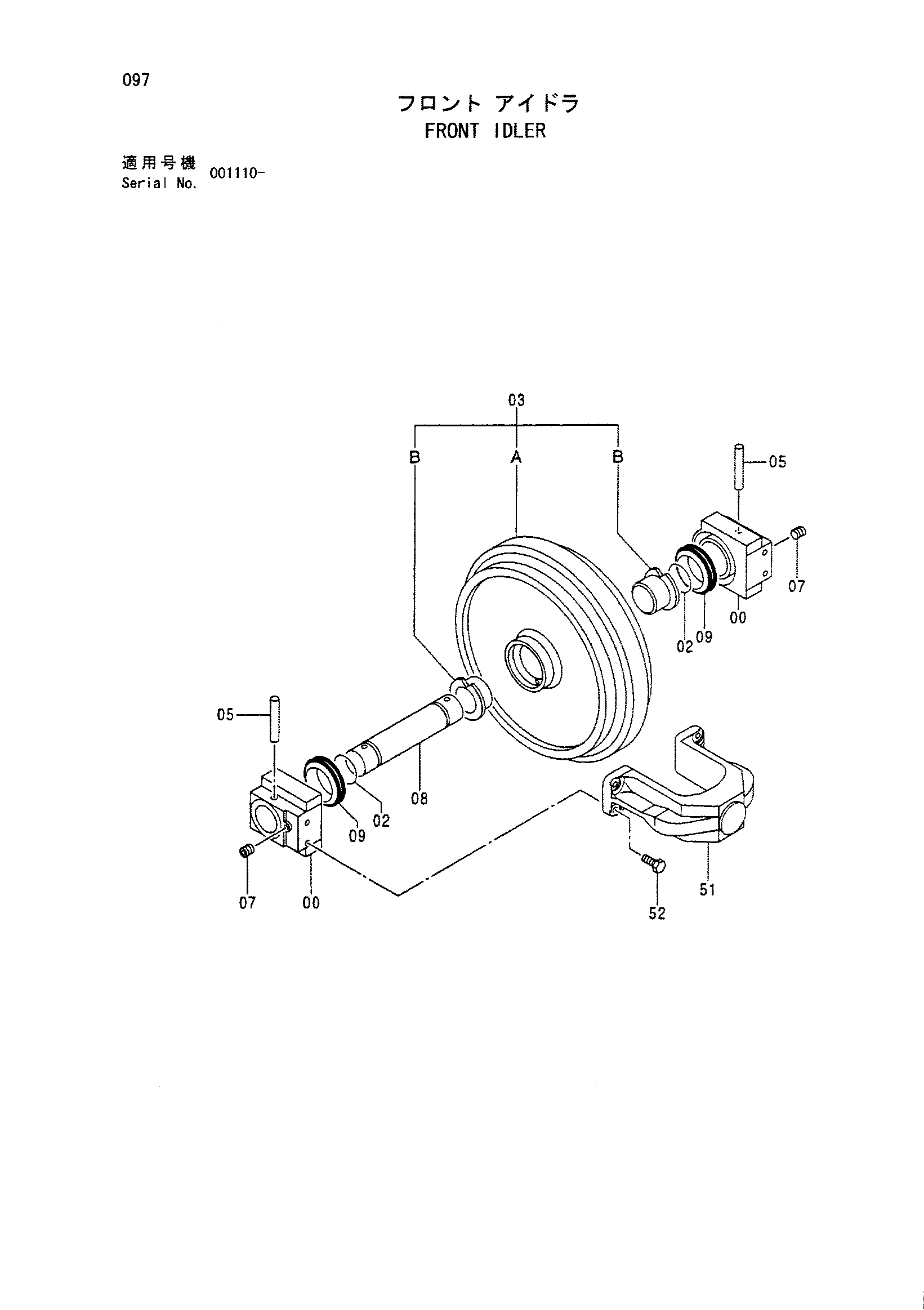

Заводская схема «Направляющее колесо» для HITACHI HR1200S-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9165597 | Направляющее колесо в сборе | 2 | |
| 00-0 | 9165598 | Направляющее колесо в сборе | 1 |
| 00 | 1020173 | Подшипник | 2 |
| 02 | A810060 | Уплотнительное кольцо | 2 |
| 03 | 9165599 | Направляющее колесо | 1 |
| 03A | 7032968 | Направляющее колесо | 1 |
| 03B | 3069556 | Втулка | 2 |
| 05 | 4255804 | Палец | 2 |
| 07 | 4315607 | Пробка | 2 |
| 08 | 3035618 | Мост | 1 |
| 09 | 4153468 | Комплект уплотнений | 2 |
| 51 | 1014798 | Вилка | 1 |
| 52 | J901635 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200S-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
