Электрооборудование (1) — HITACHI HR1200S-5

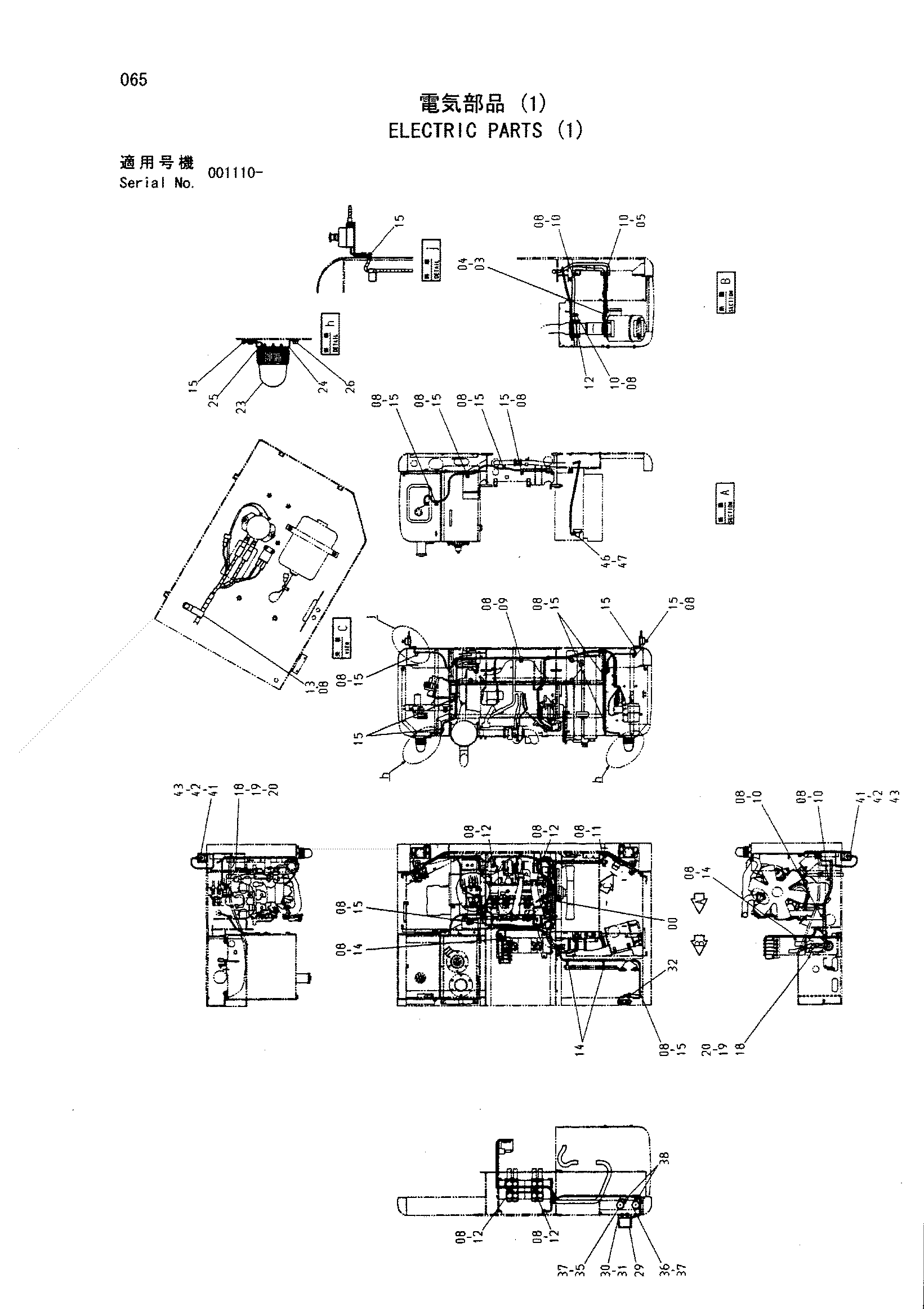

Заводская схема «Электрооборудование (1)» для HITACHI HR1200S-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0004328 | Жгут проводов | 1 |
| 03 | 3090996 | Кронштейн | 1 |
| 04 | J021025 | Болт с шайбой | 1 |
| 05 | J011030 | Болт с шайбой | 1 |
| 08 | J021025 | Болт с шайбой | 26 |
| 09 | 4190264 | Зажим | 1 |
| 10 | 4192035 | Зажим | 6 |
| 11 | 4190266 | Зажим | 1 |
| 12 | 4190273 | Зажим | 5 |
| 13 | 4190282 | Зажим | 1 |
| 14 | 4190275 | Зажим | 6 |
| 15 | 4190261 | Зажим | 17 |
| 18 | J950010 | Гайка | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 20 | A590110 | Плоская шайба | 2 |
| 23 | 4429413 | Фонарь воркинг | 2 |
| 24 | 4235958 | Кронштейн | 2 |
| 25 | 94-2816 | Резиновая втулка | 2 |
| 26 | J021030 | Болт с шайбой | 4 |
| 29 | 4274478 | Фара | 1 |
| 29A | 4285646 | Рассеиватель | 1 |
| 29B | 4285647 | Обод | 1 |
| 29C | 4285648 | Лампа | 1 |
| 29D | 4288342 | Прокладка | 1 |
| 29E | J900616 | Болт | 2 |
| 30 | 4447521 | Кронштейн | 1 |
| 31 | J021025 | Болт с шайбой | 2 |
| 32 | 4345263 | Жгут проводов | 1 |
| 35 | 4190705 | Звуковой сигнал | 1 |
| 36 | 4191499 | Звуковой сигнал | 1 |
| 37 | J020825 | Болт с шайбой | 2 |
| 38 | 4254603 | Жгут проводов | 2 |
| 41 | 4447460 | Кронштейн | 2 |
| 42 | J021030 | Болт с шайбой | 4 |
| 43 | J450412 | Винт с шайбой | 4 |
| 46 | 4279835 | Реле защитный | 1 |
| 47 | J010816 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200S-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
