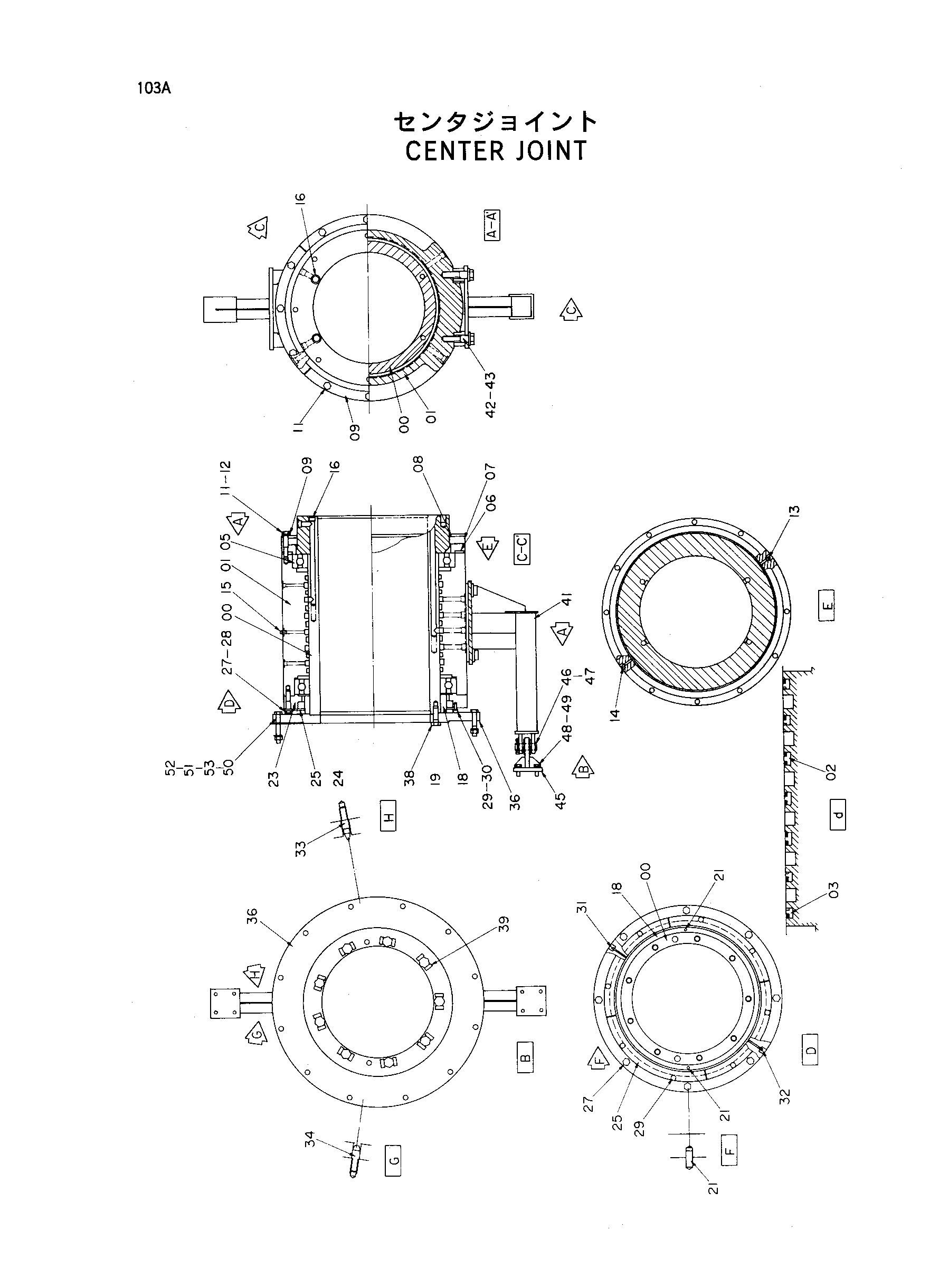

Центральный коллектор — HITACHI HE6010B

Заводская схема «Центральный коллектор» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	1019260	Корпус внутренний	1
01	1019261	Корпус	1
02	4318442	Масляное уплотнение	3
03	4318443	Масляное уплотнение	4
05	4318610	Подшипник шарик	2
06	4318746	Манжета	2
07	2035484	Крышка	1
08	4318744	Пылезащитное уплотнение	1
09	4318747	Пластина	4
11	J901685	Болт	12
12	J222016	Шайба	12
13	450503	Пробка	1
14	J75481	Пресс-маслёнка	1
15	94-2023	Пробка	1
16	94-2014	Пробка	4
18	3065780	Проставка	1
19	4318742	Уплотнительное кольцо	1
21	J401025	Установочный штифт	2
23	2035483	Крышка	1
24	4318743	Пылезащитное уплотнение	1
25	4318748	Пластина	4
27	J901675	Болт	12
28	J222016	Шайба	12
29	J901020	Болт	8
30	A590910	Пружинная шайба	8
31	J75481	Пресс-маслёнка	1
32	450503	Пробка	1
33	4248196	Установочный штифт	1
34	4248197	Установочный штифт	1
36	2035392	Пластина	1
38	J932055	Болт	9
39	4318613	Проставка	18
41	7027440	Кронштейн	2
42	J932490	Болт	12
43	4085614	Шайба	12
45	8056889	Кронштейн	2
46	4291944	Палец	2
47	4001834	Палец кольцо	2
48	J901235	Болт	8
49	A590912	Пружинная шайба	8
50	J901690	Болт	11
51	J950016	Гайка	12
52	A590916	Пружинная шайба	12
53	J901602	Болт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
