Радиатор — HITACHI HE6010B

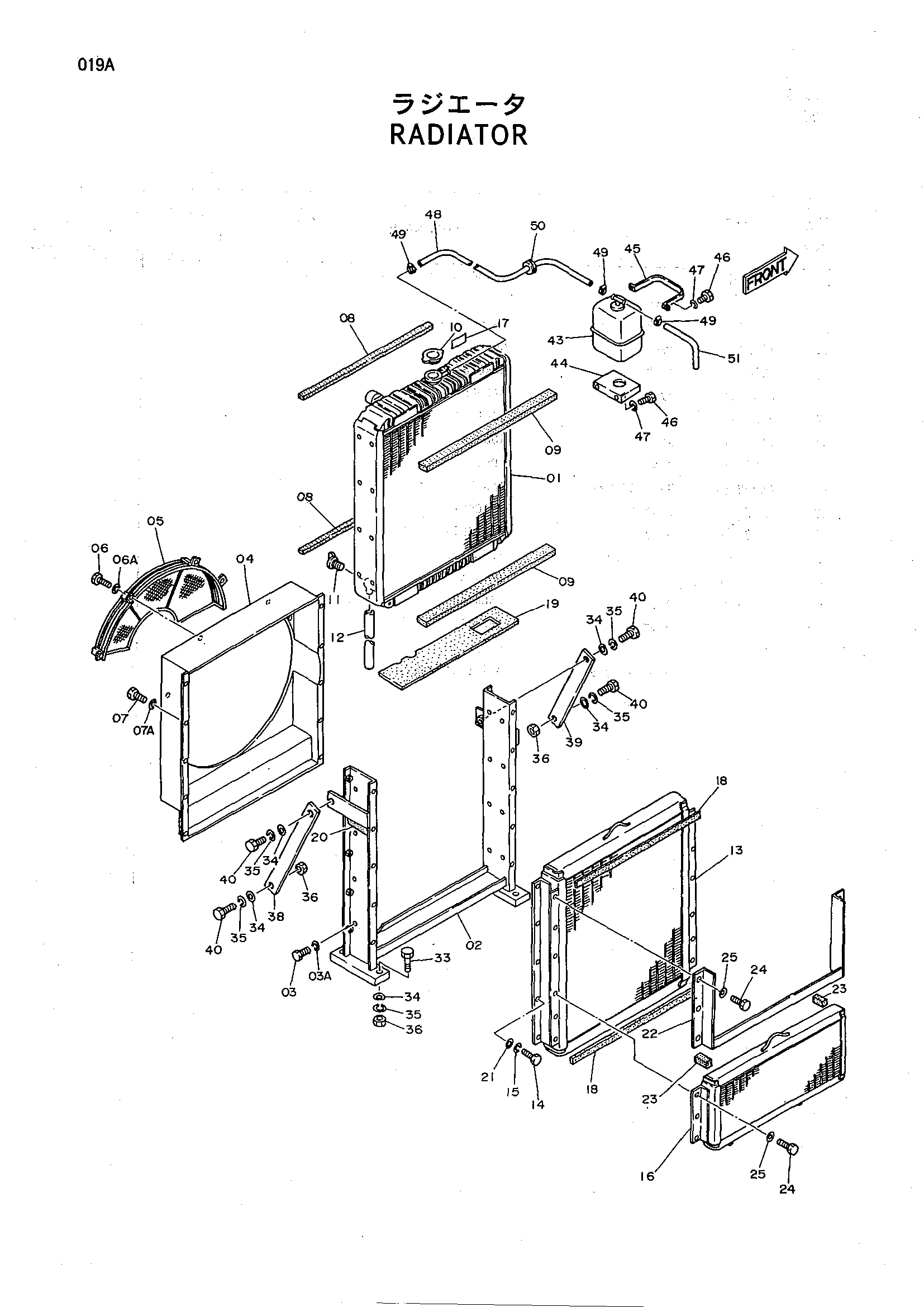

Заводская схема «Радиатор» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-2 | 4223184 | Радиатор | 1 |
| 01 | 4232768 | Коре радиатор | 1 |
| 02 | 4232769 | Рама | 1 |
| 03 | J900818 | Болт | 16 |
| 03A | A590908 | Пружинная шайба | 16 |
| 04 | 4232770 | Защита вентилятор | 1 |
| 05 | 4232771 | Защита вентилятор | 1 |
| 06 | J900816 | Болт | 5 |
| 06A | A590908 | Пружинная шайба | 5 |
| 07 | J900818 | Болт | 10 |
| 07A | A590908 | Пружинная шайба | 10 |
| 08 | 4206925 | Манжета | 2 |
| 09 | 4206924 | Манжета | 2 |
| 10 | 4232772 | Колпачок | 1 |
| 11 | 4206928 | Пробка дренажный | 1 |
| 12 | 4206927 | Шланг | 1 |
| 13 | 4232773 | Масляный радиатор | 1 |
| 14 | J901025 | Болт | 10 |
| 15 | A590910 | Пружинная шайба | 10 |
| 16 | 4232774 | Масляный радиатор | 1 |
| 17 | 4228914 | Информационная табличка | 1 |
| 18 | 4232775 | Манжета | 2 |
| 19 | 4232776 | Манжета | 1 |
| 20 | 4232777 | Манжета | 2 |
| 21 | A590110 | Плоская шайба | 10 |
| 22 | 4232778 | Воздуховод | 1 |
| 23 | 4232779 | Манжета | 2 |
| 24 | J900818 | Болт | 12 |
| 25 | A590908 | Пружинная шайба | 12 |
| 33 | J901660 | Болт | 4 |
| 34 | A590116 | Плоская шайба | 8 |
| 35 | A590916 | Пружинная шайба | 8 |
| 36 | J950016 | Гайка | 6 |
| 38 | 4202329 | Стойка | 1 |
| 39 | 4202330 | Стойка | 1 |
| 40 | J901645 | Болт | 4 |
| 43 | 4130139 | Бак воды | 1 |
| 44 | 3025987 | Кронштейн | 1 |
| 45 | 4142783 | Хомут | 1 |
| 46 | J901016 | Болт | 4 |
| 47 | A590910 | Пружинная шайба | 4 |
| 48 | 4161290 | Водяной шланг | 1 |
| 49 | 4508575 | Хомут шланга | 3 |
| 50 | 4161289 | Резиновая втулка | 1 |
| 51 | 4194931 | Виниловый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
