Крышка двигателя — HITACHI HE6010B

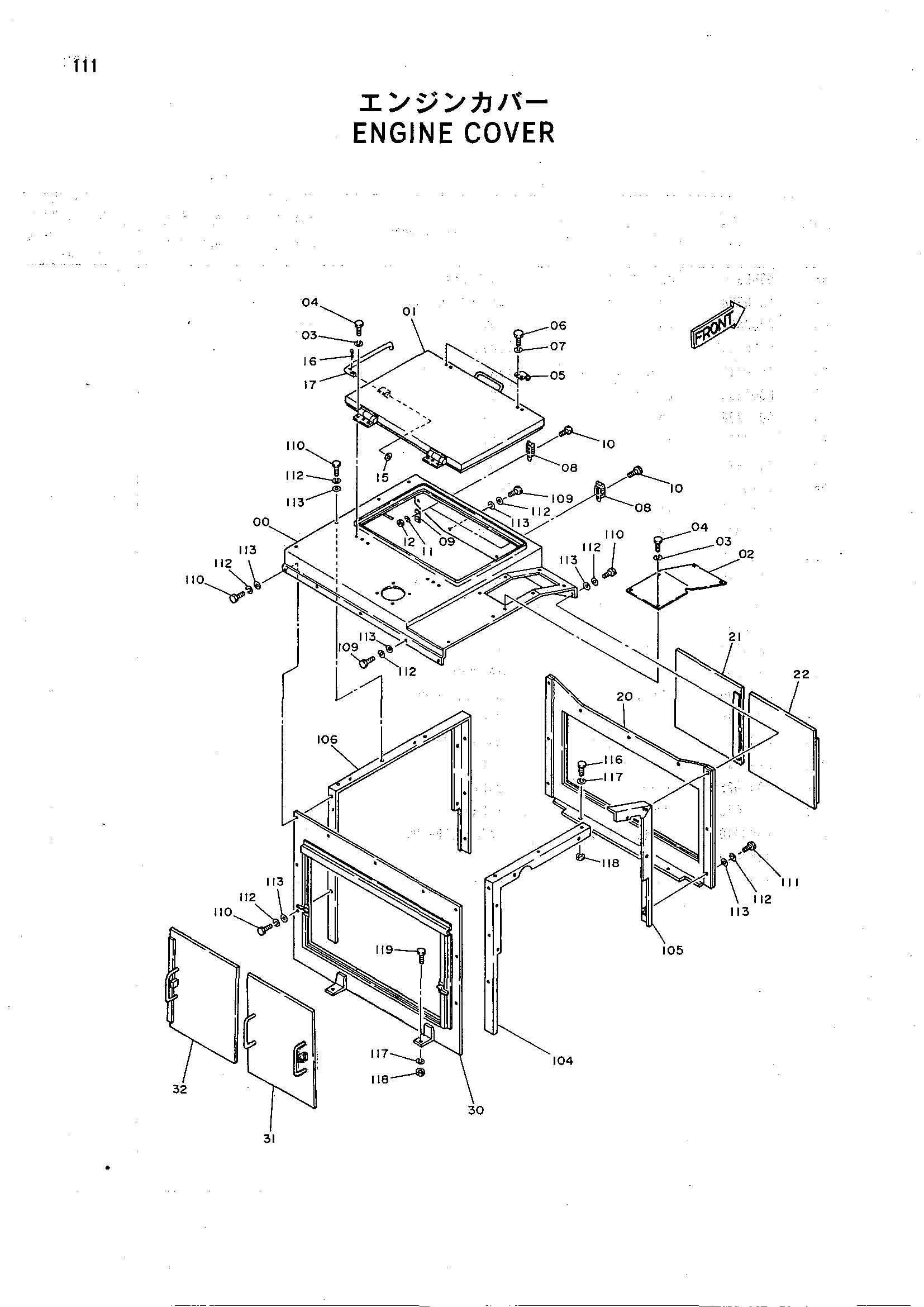

Заводская схема «Крышка двигателя» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6009366 | Рооф | 1 |
| 01 | 7019910 | Крышка | 1 |
| 02 | 4225110 | Крышка | 1 |
| 03 | A590910 | Пружинная шайба | 12 |
| 04 | J901025 | Болт | 12 |
| 05 | 4225111 | Крюк | 2 |
| 06 | J900614 | Болт | 4 |
| 07 | A590906 | Пружинная шайба | 4 |
| 08 | 4193775 | Защёлка | 2 |
| 09 | 4193776 | Сиденье | 2 |
| 10 | M430425 | Винт | 6 |
| 11 | A590904 | Пружинная шайба | 6 |
| 12 | M500403 | Гайка | 6 |
| 15 | A590112 | Плоская шайба | 1 |
| 16 | A764020 | Шплинт | 1 |
| 17 | 4259002 | Стойка | 1 |
| 20 | 7019881 | Крышка | 1 |
| 21 | 8042249 | Дверь | 1 |
| 22 | 8042250 | Дверь | 1 |
| 30 | 7019882 | Крышка | 1 |
| 31 | 8042251 | Дверь | 1 |
| 32 | 8042252 | Дверь | 1 |
| 104 | 8042293 | Опора | 1 |
| 105 | 9730509 | Опора | 1 |
| 106 | 8042294 | Опора | 1 |
| 109 | J901025 | Болт | 6 |
| 110 | J901028 | Болт | 15 |
| 111 | J901035 | Болт | 6 |
| 112 | A590910 | Пружинная шайба | 27 |
| 113 | J217083 | Шайба | 27 |
| 116 | J901630 | Болт | 2 |
| 117 | A590916 | Пружинная шайба | 4 |
| 118 | J950016 | Гайка | 4 |
| 119 | J901645 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
