Муфта устройство — HITACHI HE6010B

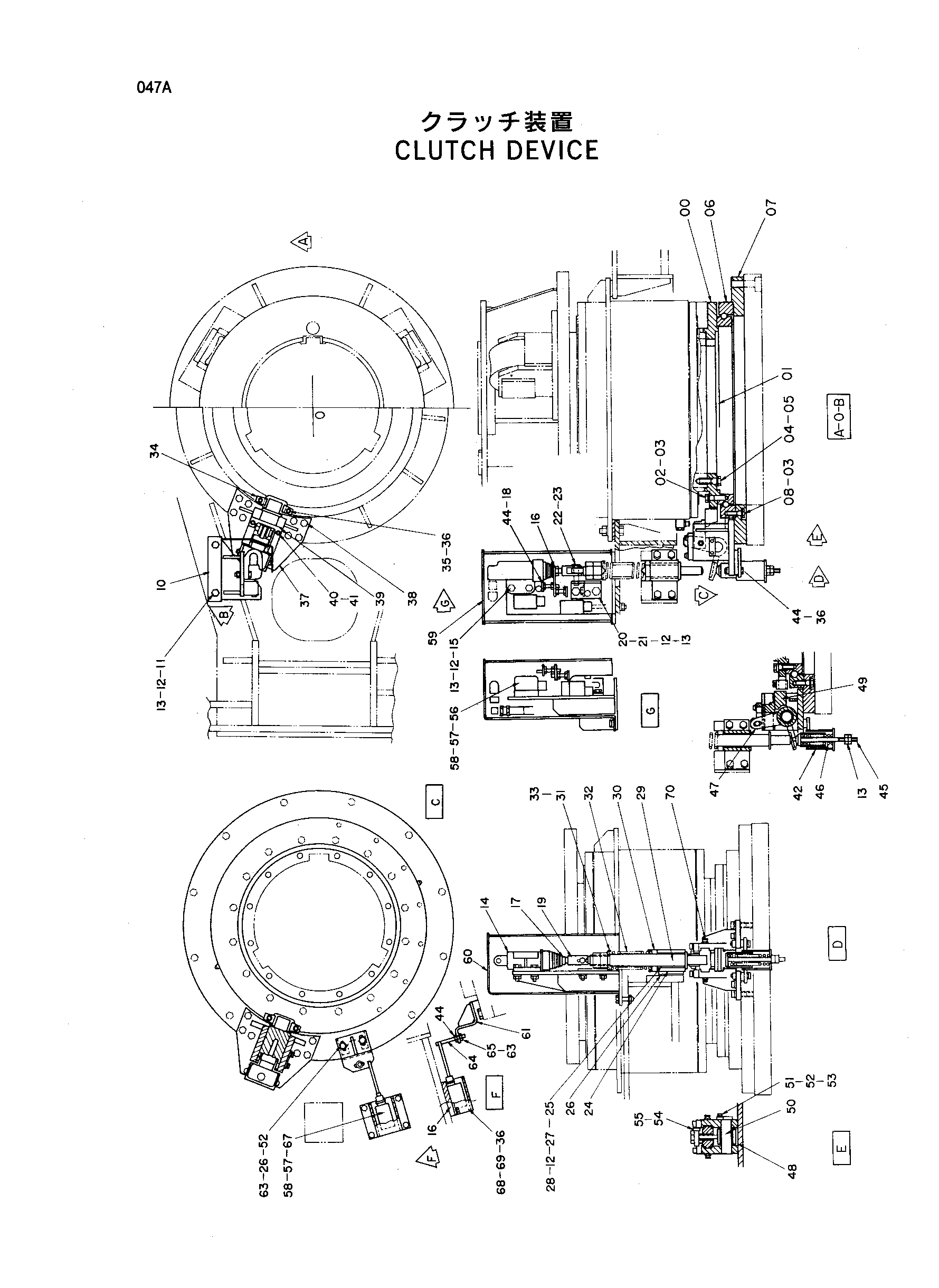

Заводская схема «Муфта устройство» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2036161 | Пластина | 1 |
| 01 | 3065524 | Регулировочная шайба | 3 |
| 02 | J931455 | Болт | 16 |
| 03 | J222014 | Шайба | 16 |
| 04 | J931650 | Болт | 12 |
| 05 | J222016 | Шайба | 12 |
| 06 | 4318615 | Подшипник. свингкиркл | 1 |
| 07 | 2036166 | Пластина | 1 |
| 08 | J931445 | Болт | 16 |
| 10 | 8059571 | Кронштейн | 1 |
| 11 | J901245 | Болт | 3 |
| 12 | A590912 | Пружинная шайба | 3 |
| 13 | J950012 | Гайка | 3 |
| 14 | 4124124 | Гидроцилиндр. масляный | 1 |
| 15 | J901240 | Болт | 2 |
| 16 | 4327147 | Пластина | 1 |
| 17 | J952014 | Гайка | 1 |
| 18 | 9734242 | Ответная планка | 2 |
| 19 | 4317509 | Концевой вилка | 1 |
| 20 | 4317516 | Гуид | 1 |
| 21 | J901232 | Болт | 2 |
| 22 | 4317510 | Палец | 1 |
| 23 | A764028 | Шплинт | 1 |
| 24 | 8057683 | Корпус | 1 |
| 25 | 4317514 | Подшипник | 2 |
| 26 | 4317515 | Регулировочная шайба | 4 |
| 27 | A590112 | Плоская шайба | 4 |
| 28 | J901225 | Болт | 4 |
| 29 | 3067556 | Вал | 1 |
| 30 | 4327693 | Проставка | 1 |
| 31 | 4317520 | Суппрт | 2 |
| 32 | 4317511 | Пружина | 1 |
| 33 | J953030 | Гайка | 2 |
| 34 | 4327676 | Ограничитель | 2 |
| 35 | M341020 | Болт с внутренним шестигранником | 2 |
| 36 | A590910 | Пружинная шайба | 2 |
| 37 | 7027979 | Кронштейн | 1 |
| 38 | J011235 | Болт с шайбой | 8 |
| 39 | 4327677 | Ограничитель | 1 |
| 40 | A590108 | Плоская шайба | 2 |
| 41 | M340830 | Болт с внутренним шестигранником | 2 |
| 42 | 8058239 | Опора | 1 |
| 43 | J901050 | Болт | 2 |
| 44 | J950010 | Гайка | 2 |
| 45 | 9741910 | Болт | 1 |
| 46 | 4327674 | Пружина | 1 |
| 47 | 8058238 | Рычаг | 1 |
| 48 | 4327678 | Подшипник | 1 |
| 49 | 8058237 | Ведге | 1 |
| 50 | 4317519 | Палец | 1 |
| 51 | 280071 | Стопорная пластина | 1 |
| 52 | J900816 | Болт | 2 |
| 53 | A590908 | Пружинная шайба | 2 |
| 54 | 4327675 | Палец | 1 |
| 55 | A764025 | Шплинт | 1 |
| 56 | 4327726 | Выключатель концевой | 2 |
| 57 | M430440 | Винт | 8 |
| 58 | A590904 | Пружинная шайба | 8 |
| 59 | 8059572 | Крышка муфта | 1 |
| 60 | 4337567 | Седло винта | 1 |
| 61 | 9742773 | Кронштейн | 1 |
| 62 | J901025 | Болт | 2 |
| 63 | A590110 | Плоская шайба | 2 |
| 64 | 4337570 | Ответная планка | 1 |
| 65 | M660010 | U-образная гайка | 1 |
| 66 | 4337571 | Седло винта | 1 |
| 67 | 4327794 | Выключатель концевой | 1 |
| 68 | 4337573 | Крышка | 1 |
| 69 | J901020 | Болт | 4 |
| 70 | J75681 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
