Верхний стрела — HITACHI HE6010B

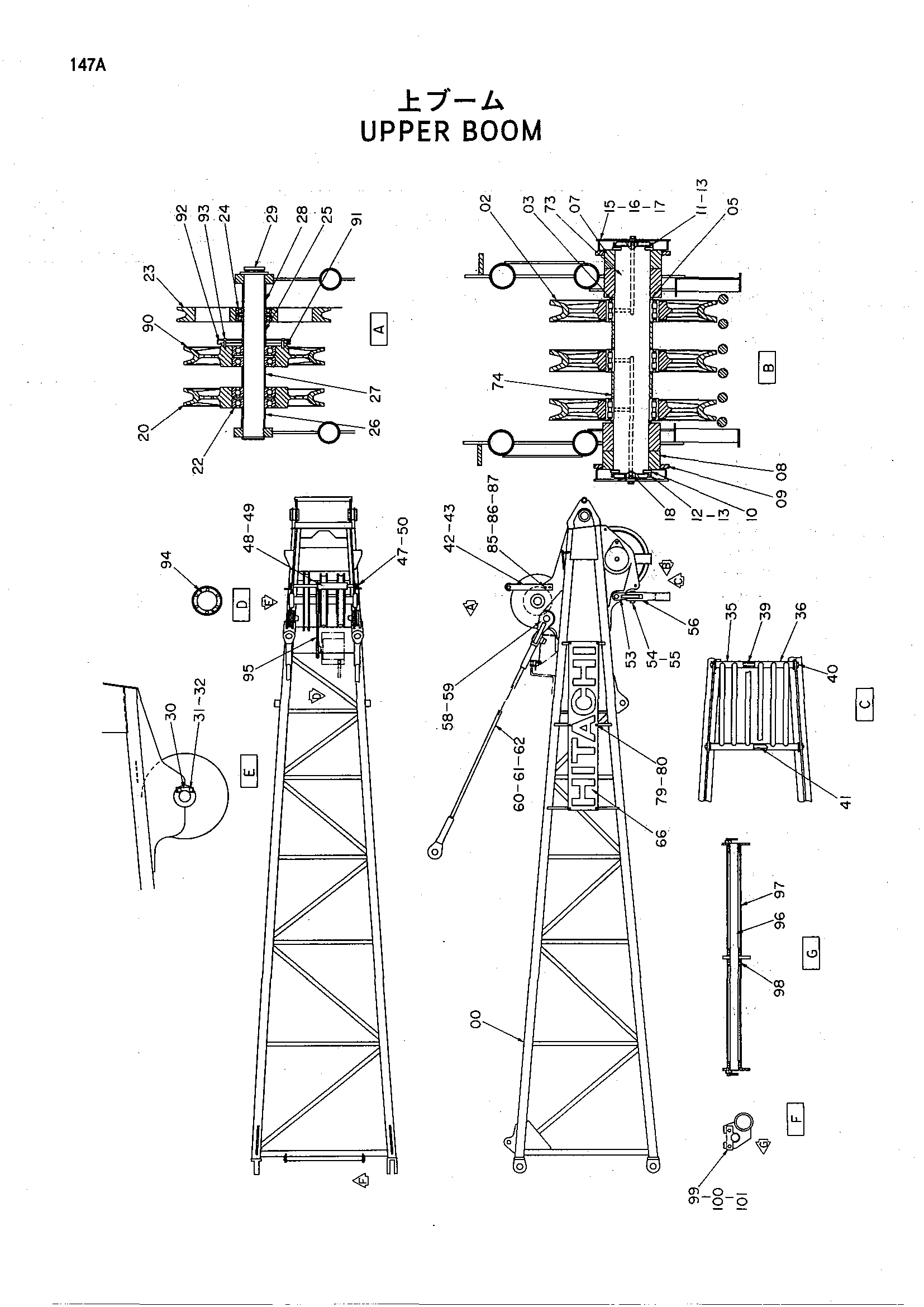

Заводская схема «Верхний стрела» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003970 | Стрела верхний | 1 |
| 02 | 3065688 | Канатный блок | 3 |
| 03 | 4044616 | Роликовый подшипник | 3 |
| 03 | 4361339 | Роликовый подшипник | 3 |
| 05 | 4318329 | Проставка | 2 |
| 07 | 4178622 | Втулка | 1 |
| 08 | 4318330 | Втулка | 1 |
| 09 | 4318331 | Тяга | 2 |
| 10 | X4248 | Стопорная пластина | 4 |
| 11 | J912002 | Болт | 4 |
| 12 | J912040 | Болт | 4 |
| 13 | A590920 | Пружинная шайба | 8 |
| 15 | 9741053 | Крышка | 2 |
| 16 | J901020 | Болт | 4 |
| 17 | A590912 | Пружинная шайба | 4 |
| 18 | J75482 | Пресс-маслёнка | 2 |
| 20 | 3065690 | Канатный блок | 1 |
| 22 | 4121706 | Шариковый подшипник | 4 |
| 23 | 3065677 | Канатный блок | 1 |
| 24 | 971655 | Шариковый подшипник | 2 |
| 25 | 4318332 | Проставка | 1 |
| 26 | 4318333 | Проставка | 1 |
| 27 | 4318334 | Проставка | 1 |
| 28 | 4318335 | Проставка | 1 |
| 29 | 3065678 | Мост | 1 |
| 30 | X4247 | Стопорная пластина | 1 |
| 31 | J901630 | Болт | 2 |
| 32 | A590916 | Пружинная шайба | 2 |
| 35 | 8057096 | Направляющая каната | 1 |
| 36 | 8057097 | Направляющая каната | 1 |
| 39 | 4318912 | Палец | 1 |
| 40 | 947404 | Палец кольцо | 4 |
| 41 | 4337142 | Палец | 1 |
| 42 | 4320634 | Кронштейн | 1 |
| 43 | 4320635 | Кронштейн | 1 |
| 47 | 4320636 | Палец | 1 |
| 48 | 4320637 | Проставка | 1 |
| 49 | 487041 | Стопорный палец | 2 |
| 50 | 4001834 | Палец кольцо | 2 |
| 53 | 8016217 | Концевой вилка | 1 |
| 54 | 4106850 | Палец | 2 |
| 55 | A761080 | Шплинт | 2 |
| 56 | 2011693 | Разъём канат | 1 |
| 58 | 8046734 | Тяга | 2 |
| 59 | 4062839 | Палец | 2 |
| 60 | 8046741 | Канат подвесной | 2 |
| 61 | 439589 | Палец | 2 |
| 62 | A761000 | Шплинт | 4 |
| 64 | 9025792 | Каток направляющая | 1 |
| 66 | 2006325 | Информационная табличка | 2 |
| 73 | 3065679 | Мост | 1 |
| 74 | 4318328 | Проставка | 2 |
| 79 | J901030 | Болт | 12 |
| 80 | J950010 | Гайка | 24 |
| 85 | J901650 | Болт | 4 |
| 86 | A590116 | Плоская шайба | 4 |
| 87 | J950016 | Гайка | 8 |
| 90 | 3065691 | Канатный блок | 1 |
| 90-9 | 9123660 | Дептх датчик | 1 |
| 91 | 4223673 | Втулка | 1 |
| 92 | 4223669 | Шкив | 1 |
| 93 | M340830 | Болт с внутренним шестигранником | 6 |
| 94 | J400832 | Установочный штифт | 2 |
| 95 | 4223671 | Ремень | 1 |
| 96 | 4083859 | Мост | 1 |
| 97 | 4083860 | Ролик | 2 |
| 98 | K427501 | Втулка | 4 |
| 99 | X4971 | Стопорная пластина | 2 |
| 100 | M111018 | Болт | 4 |
| 101 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
