Гидроцилиндр трубопроводы (передний концевой) — HITACHI HE6010B

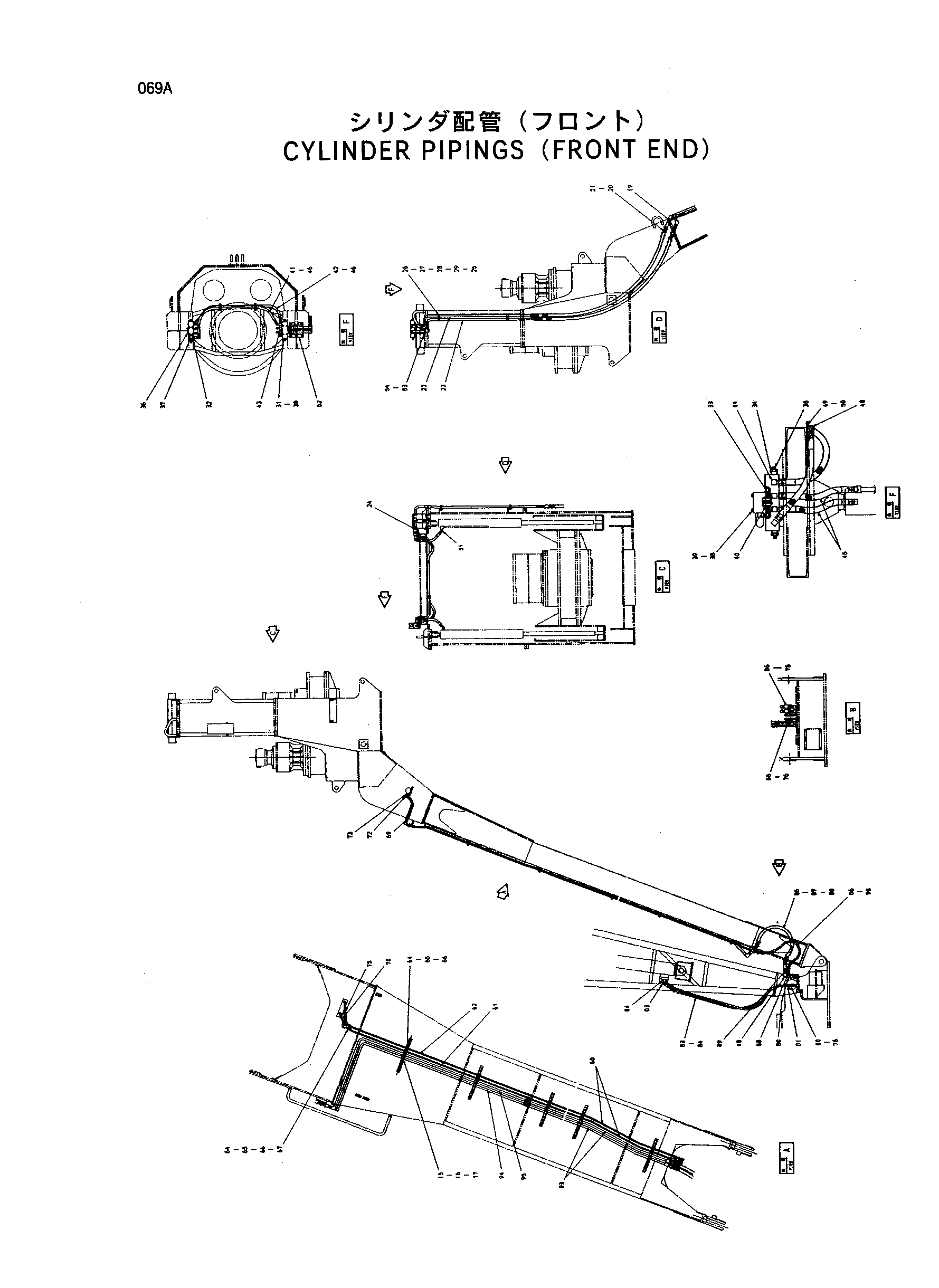

Заводская схема «Гидроцилиндр трубопроводы (передний концевой)» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4022907	Самоуплотняющееся соединение	2
00A	4072595	Колпачок	1
01	94-1302	Адаптер	2
03	94-1502	Угловой штуцер	2
04	94-0631	Угловой штуцер	2
06	4041579	Самоуплотняющееся соединение	2
09	94-1304	Адаптер	2
10	94-0633	Угловой штуцер	2
15	4053596	Хомут трубки	8
16	J901255	Болт	8
17	A590912	Пружинная шайба	8
19	94-1304	Адаптер	4
20	4320238	Шланг	2
21	4055189	Защита шланга	2
22	8053724	Трубка	1
23	8053725	Трубка	1
24	94-1304	Адаптер	2
25	A590112	Плоская шайба	2
26	4053596	Хомут трубки	2
27	J901265	Болт	2
28	A590912	Пружинная шайба	2
29	J950012	Гайка	2
30	M341056	Болт с внутренним шестигранником	4
31	3046803	Блок	1
32	3025622	Блок	1
33	M341065	Болт с внутренним шестигранником	4
34	94-1609	Втулка	4
35	94-2023	Пробка	5
36	94-2025	Пробка	2
37	4140263	Предохранительный клапан	1
38	M340871	Болт с внутренним шестигранником	4
39	A590908	Пружинная шайба	4
40	4509180	Уплотнительное кольцо	2
41	4086991	Шланг	1
42	4086992	Шланг	1
43	4029260	Переходник S	4
44	94-1403	Угловой штуцер	8
45	4067534	Шланг	4
46	4044420	Защитный кожух	2
48	4140262	Хомут шланга	2
49	J900820	Болт	4
50	A590908	Пружинная шайба	4
51	94-1503	Угловой штуцер	4
54	A590910	Пружинная шайба	8
55	4022907	Самоуплотняющееся соединение	2
55A	4072595	Колпачок	1
56	4061871	Шланг	2
58	94-1302	Адаптер	2
59	3068823	Крышка	2
61	9741097	Трубка	1
62	9741096	Трубка	1
63	J901050	Болт	4
64	4053593	Хомут трубки	8
65	J901045	Болт	8
66	A590910	Пружинная шайба	8
67	J950010	Гайка	1
68	9745603	Трубка	2
69	94-1302	Адаптер	2
70	4028884	Шланг	1
72	94-1402	Угловой штуцер	2
73	4011855	Втулка	2
75	4158088	Шланг	1
76	4044883	Хомут	10
77	9124487	Трубопроводы	1
80	94-0631	Угловой штуцер	2
83	4158000	Шланг	2
84	4055169	Защитный кожух	2
85	4159547	Шланг	2
87	94-1304	Адаптер	2
88	4106008	Защита шланга	2
90	4061940	Защитный кожух	2
92	J950010	Гайка	4
93	9745602	Трубка	2
94	9745594	Трубка	1
95	9745595	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
