Ковш трубопроводы 2037 — HITACHI HE6010B

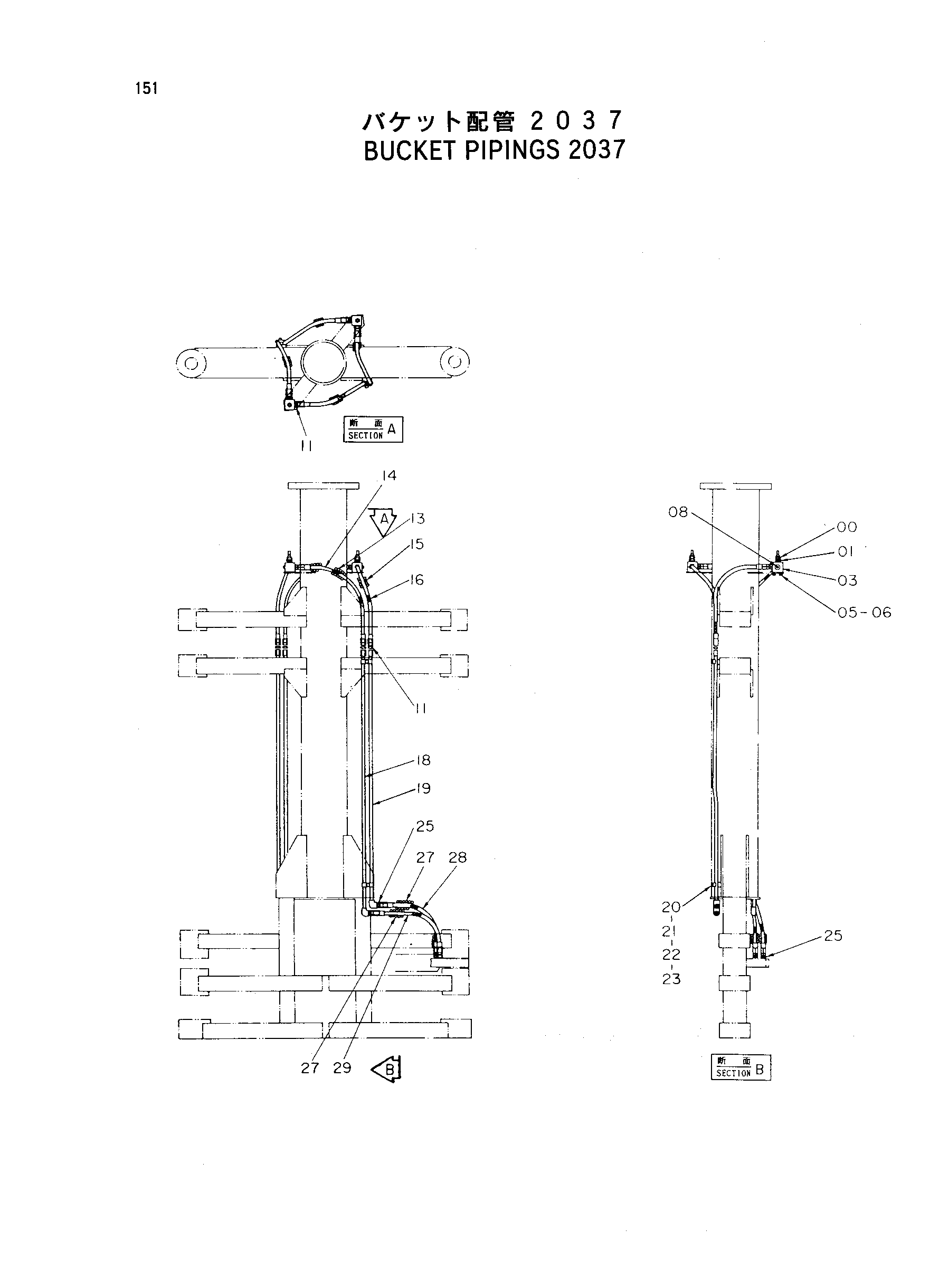

Заводская схема «Ковш трубопроводы 2037» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4153623 | Самоуплотняющееся соединение | 2 |
| 01 | 94-1704 | Адаптер | 2 |
| 03 | 4151375 | Блок коллектор | 2 |
| 05 | J901020 | Болт | 8 |
| 06 | A590910 | Пружинная шайба | 8 |
| 08 | 94-2024 | Пробка | 6 |
| 11 | 94-1303 | Адаптер | 8 |
| 13 | 4058739 | Защитный кожух | 2 |
| 14 | 4040248 | Шланг | 2 |
| 15 | 4061469 | Защита шланга | 2 |
| 16 | 4061026 | Шланг | 2 |
| 18 | 9732307 | Трубка | 2 |
| 19 | 9732306 | Трубка | 2 |
| 20 | 4137297 | Седло винта | 4 |
| 21 | 4053593 | Хомут трубки | 4 |
| 22 | J901045 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 25 | 94-1303 | Адаптер | 8 |
| 27 | 4061469 | Защита шланга | 4 |
| 28 | 4159516 | Шланг | 2 |
| 29 | 4159515 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
