Пилотный трубопроводы (3-2) — HITACHI HE6010B

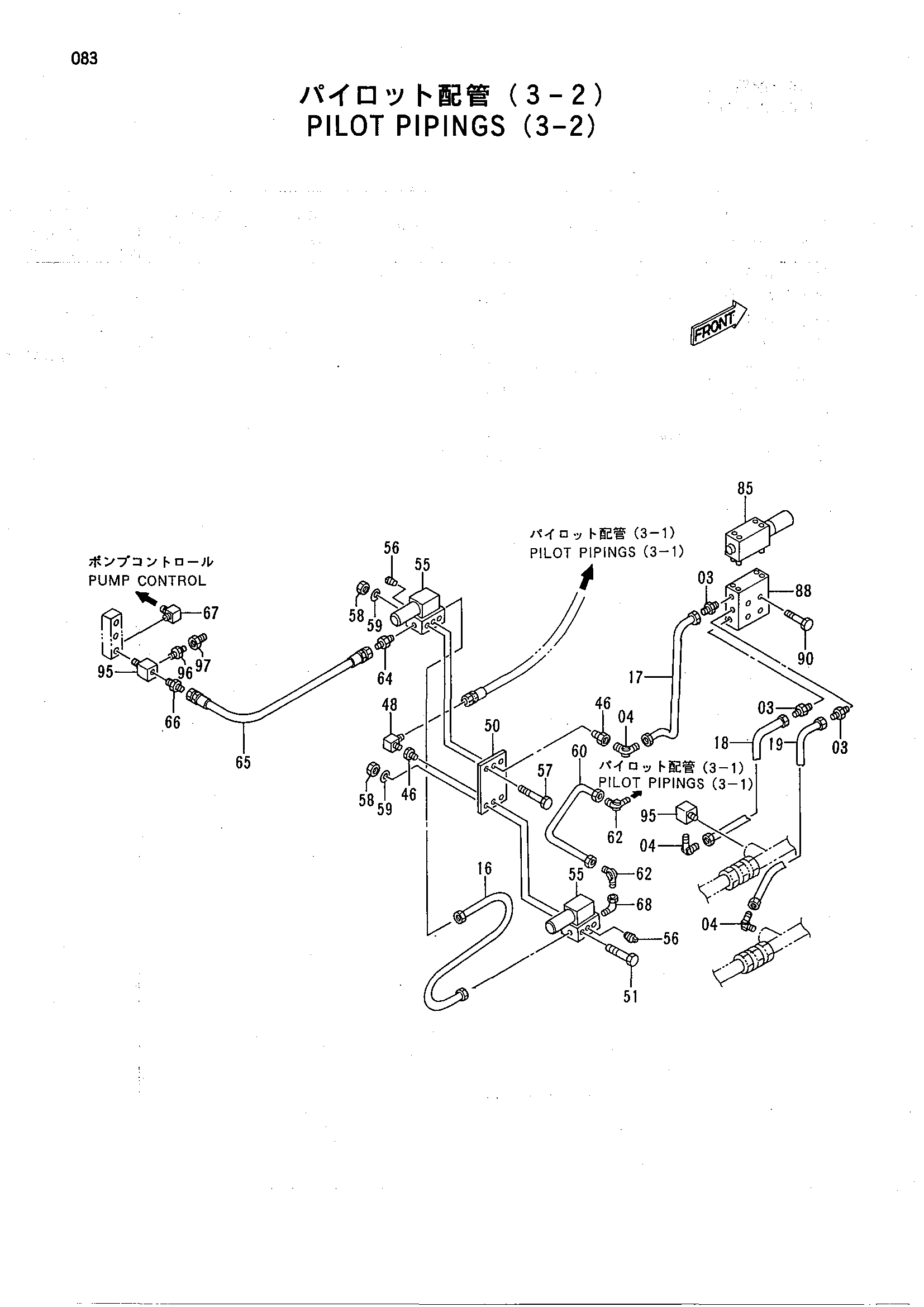

Заводская схема «Пилотный трубопроводы (3-2)» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4130171 | Штуцер трубки | 3 |
| 04 | 4130177 | Штуцер трубки | 3 |
| 16 | 3061016 | Трубка | 1 |
| 17 | 3061017 | Трубка | 1 |
| 18 | 3061018 | Трубка | 1 |
| 19 | 3061019 | Трубка | 1 |
| 46 | 4184799 | Адаптер | 2 |
| 48 | 94-1402 | Угловой штуцер | 1 |
| 50 | 4216071 | Пластина | 1 |
| 51 | J900875 | Болт | 2 |
| 55 | 4155364 | Клапан SOL. | 2 |
| 56 | 94-2023 | Пробка | 2 |
| 57 | J900870 | Болт | 2 |
| 58 | M500807 | Гайка | 4 |
| 59 | A590908 | Пружинная шайба | 4 |
| 60 | 4232262 | Трубка | 1 |
| 62 | 4130176 | Штуцер трубки | 2 |
| 64 | 4144089 | Адаптер | 1 |
| 65 | 4124803 | Нейлоновый шланг | 1 |
| 66 | 94-1302 | Адаптер | 1 |
| 68 | 94-0630 | Угловой штуцер | 1 |
| 85 | 4297664 | Клапан пирот | 1 |
| 88 | 3061015 | Пластина клапан | 1 |
| 90 | J010820 | Болт с шайбой | 4 |
| 95 | 4079582 | Тройник | 2 |
| 96 | 94-1702 | Адаптер | 1 |
| 97 | 4022908 | Самоуплотняющееся соединение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
