Гидромотор трубопроводы (базовый машина) — HITACHI HE6010B

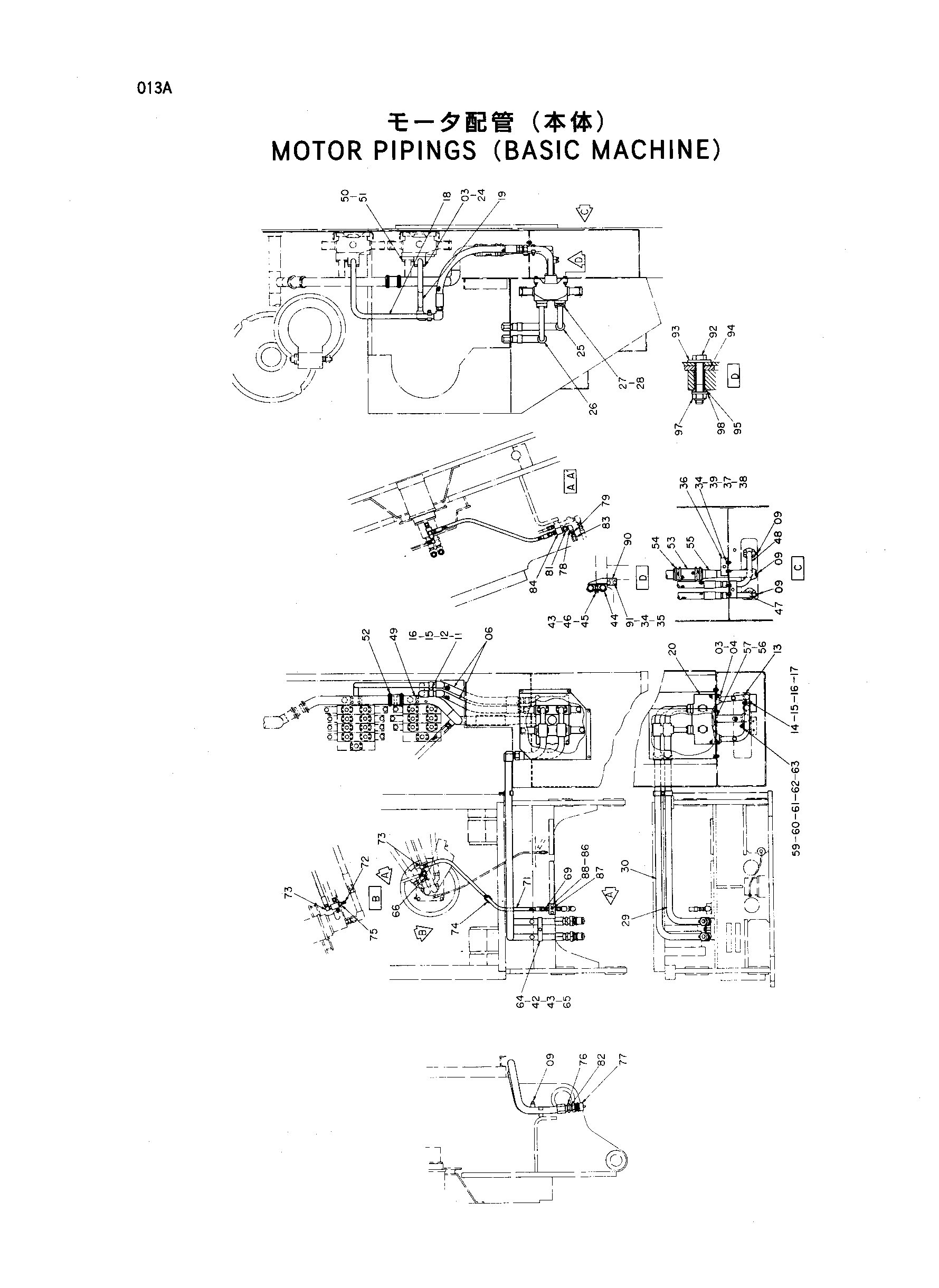

Заводская схема «Гидромотор трубопроводы (базовый машина)» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A811040 | Уплотнительное кольцо | 4 |
| 04 | M341236 | Болт с внутренним шестигранником | 8 |
| 06 | 4258847 | Шланг | 2 |
| 09 | 94-2023 | Пробка | 5 |
| 11 | 4053599 | Хомут трубки | 2 |
| 12 | J901270 | Болт | 1 |
| 13 | 4508899 | Хомут трубки | 1 |
| 14 | J901255 | Болт | 1 |
| 15 | J950012 | Гайка | 2 |
| 16 | A590912 | Пружинная шайба | 2 |
| 17 | A590112 | Плоская шайба | 1 |
| 18 | 8048220 | Трубка | 1 |
| 19 | 8048219 | Трубка | 1 |
| 20 | 4163960 | Гидрораспределитель | 1 |
| 24 | M341271 | Болт с внутренним шестигранником | 8 |
| 25 | 8030853 | Трубка | 1 |
| 26 | 8030854 | Трубка | 1 |
| 27 | A811035 | Уплотнительное кольцо | 4 |
| 28 | M341036 | Болт с внутренним шестигранником | 16 |
| 29 | 8030855 | Трубка | 1 |
| 30 | 8030856 | Трубка | 1 |
| 34 | A590910 | Пружинная шайба | 6 |
| 35 | A590110 | Плоская шайба | 2 |
| 36 | 4165740 | Опора | 2 |
| 37 | J901025 | Болт | 4 |
| 38 | J950010 | Гайка | 4 |
| 39 | 4114402 | Шайба | 4 |
| 42 | J901265 | Болт | 1 |
| 43 | A590912 | Пружинная шайба | 2 |
| 44 | 4186556 | Хомут трубки | 1 |
| 45 | J901245 | Болт | 1 |
| 46 | A590112 | Плоская шайба | 1 |
| 47 | 8033974 | Трубка | 1 |
| 48 | 8030852 | Трубка | 1 |
| 49 | 8030858 | Трубка | 1 |
| 50 | A811040 | Уплотнительное кольцо | 1 |
| 51 | M341236 | Болт с внутренним шестигранником | 4 |
| 52 | 4067833 | Муфта | 1 |
| 53 | 4094001 | Резиновый шланг | 1 |
| 54 | 4504491 | Хомут шланга | 4 |
| 55 | 8030859 | Трубка | 1 |
| 56 | A811050 | Уплотнительное кольцо | 1 |
| 57 | M341236 | Болт с внутренним шестигранником | 4 |
| 59 | 4053697 | Хомут трубки | 1 |
| 60 | J901270 | Болт | 1 |
| 61 | A590912 | Пружинная шайба | 1 |
| 62 | A590112 | Плоская шайба | 1 |
| 63 | J950012 | Гайка | 1 |
| 64 | 4286919 | Хомут трубки | 1 |
| 65 | 4286918 | Проставка | 1 |
| 66 | 94-1702 | Адаптер | 1 |
| 69 | 94-1303 | Адаптер | 1 |
| 71 | 4037987 | Шланг | 1 |
| 72 | 94-1402 | Угловой штуцер | 1 |
| 73 | 94-1403 | Угловой штуцер | 2 |
| 74 | 4053607 | Защита шланга | 1 |
| 75 | 4323689 | Разъём | 1 |
| 76 | 94-1906 | Адаптер | 2 |
| 77 | 4223634 | Самоуплотняющееся соединение | 2 |
| 78 | 94-0632 | Угловой штуцер | 1 |
| 79 | 94-1703 | Адаптер | 1 |
| 81 | 4089893 | Адаптер | 1 |
| 82 | 4055312 | Ленточный зажим | 3 |
| 83 | 4073092 | Самоуплотняющееся соединение | 3 |
| 84 | 4224813 | Блок | 1 |
| 86 | A590910 | Пружинная шайба | 2 |
| 87 | 94-2023 | Пробка | 1 |
| 88 | J901095 | Болт | 2 |
| 90 | 8050382 | Кронштейн | 1 |
| 91 | J901025 | Болт | 2 |
| 92 | J901060 | Болт | 4 |
| 93 | J217083 | Шайба | 4 |
| 94 | 4172243 | Резиновая прокладка | 4 |
| 95 | 4172242 | Резиновая втулка | 4 |
| 97 | M660010 | U-образная гайка | 4 |
| 98 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
