Пилотный трубопроводы (3-1) — HITACHI HE6010B

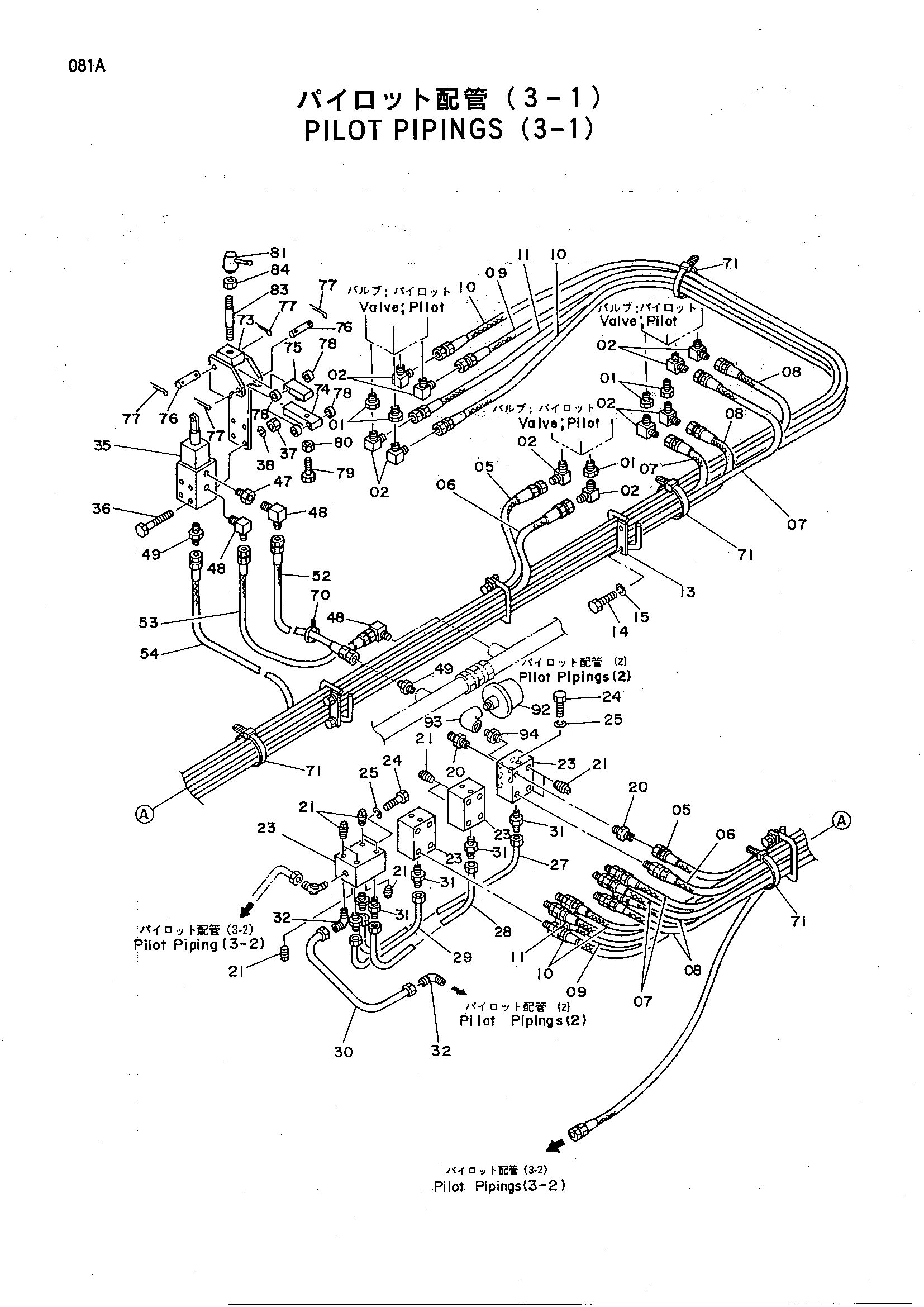

Заводская схема «Пилотный трубопроводы (3-1)» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4156947	Адаптер	5
02	94-1402	Угловой штуцер	10
05	4131422	Нейлоновый шланг	1
06	4136361	Нейлоновый шланг	1
07	4124810	Нейлоновый шланг	2
08	4156467	Нейлоновый шланг	2
09	4129767	Нейлоновый шланг	1
10	4123230	Нейлоновый шланг	2
11	4156468	Нейлоновый шланг	1
13	8029454	Опора	4
14	J901020	Болт	8
15	A590910	Пружинная шайба	8
20	4144089	Адаптер	20
21	94-2022	Пробка	11
23	4154724	Челночный клапан	4
24	J901020	Болт	8
25	A590910	Пружинная шайба	8
27	4156950	Трубка	1
28	4156951	Трубка	1
29	4156952	Трубка	1
30	4156953	Трубка	1
31	4130170	Штуцер трубки	8
32	4130176	Штуцер трубки	2
35	4155361	Пилотный клапан	1
36	J900870	Болт	4
37	M500807	Гайка	4
38	A590908	Пружинная шайба	4
47	4156947	Адаптер	1
48	94-1402	Угловой штуцер	4
49	94-1302	Адаптер	2
52	4071341	Шланг	1
53	4158051	Шланг	1
54	4118274	Шланг	1
70	4055311	Ленточный зажим	3
71	4055312	Ленточный зажим	4
73	8030973	Кронштейн	1
74	4165780	Тяга	1
75	9718795	Тяга	1
76	4165778	Палец	2
77	A763025	Шплинт	4
78	4073098	Проставка	4
79	M261245	Болт	1
80	M581210	Гайка	1
81	4172704	Рычаг	1
83	4166940	Шток	1
84	M581008	Гайка	1
92	4141458	Датчик давления	1
93	94-0616	Угловой штуцер	1
94	94-1901	Адаптер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
