Транкеивер — HITACHI HE6010B

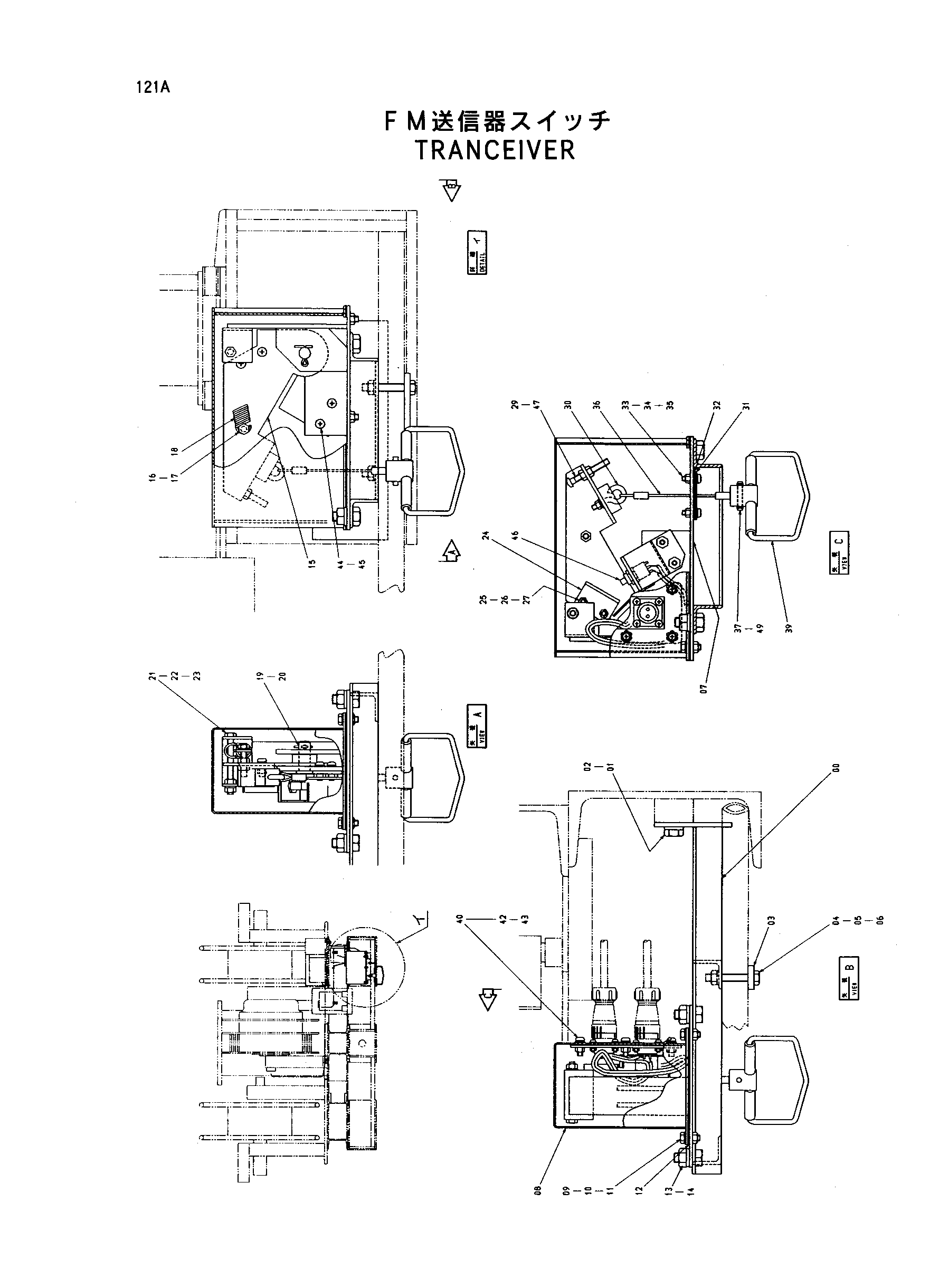

Заводская схема «Транкеивер» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8059287 | Кронштейн | 1 |
| 01 | J901028 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 03 | 4336180 | Пластина | 1 |
| 04 | J900850 | Болт | 2 |
| 05 | M500807 | Гайка | 2 |
| 06 | A590908 | Пружинная шайба | 2 |
| 07 | 7028636 | Сиденье | 1 |
| 08 | 8056316 | Крышка | 1 |
| 09 | J900616 | Болт | 6 |
| 10 | M500605 | Гайка | 6 |
| 11 | A590906 | Пружинная шайба | 6 |
| 12 | 4336445 | Манжета | 1 |
| 13 | J950010 | Гайка | 4 |
| 14 | A590910 | Пружинная шайба | 4 |
| 15 | 8056305 | Рычаг | 1 |
| 16 | J900630 | Болт | 1 |
| 17 | M500605 | Гайка | 2 |
| 18 | 443270 | Пружина растяжения | 1 |
| 19 | A741232 | Палец | 1 |
| 20 | A764020 | Шплинт | 1 |
| 21 | J900660 | Болт | 1 |
| 22 | M500605 | Гайка | 2 |
| 23 | A590906 | Пружинная шайба | 1 |
| 24 | 4336455 | Угол | 1 |
| 25 | M430516 | Винт | 2 |
| 26 | M500504 | Гайка | 2 |
| 27 | A590905 | Пружинная шайба | 2 |
| 29 | M500605 | Гайка | 1 |
| 30 | 4336514 | Болт крюк | 1 |
| 31 | 4336446 | Пластина | 1 |
| 32 | 4336449 | Лист | 1 |
| 33 | M430516 | Винт | 4 |
| 34 | M500504 | Гайка | 4 |
| 35 | A590905 | Пружинная шайба | 4 |
| 36 | 4325663 | Провод | 1 |
| 37 | 4336483 | Палец | 1 |
| 39 | 8055445 | Кольцо | 1 |
| 40 | M430516 | Винт | 6 |
| 42 | A590905 | Пружинная шайба | 6 |
| 43 | A590105 | Плоская шайба | 6 |
| 44 | M430516 | Винт | 2 |
| 45 | A590905 | Пружинная шайба | 2 |
| 46 | 4325760 | Выключатель | 1 |
| 47 | J450650 | Винт с шайбой | 1 |
| 49 | A761210 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
